35. BOXER

Jawa 420 typ 824 boxer

V Jawě zůstali věrní ortodoxní konstrukci, která zůstává v principu zachována, ač jsou jednotlivé části a montážní celky stálé zdokonalovány. To samozřejmě neznamená, že v Jawě nemysleli na nové konstrukce. V roce 1984 byl vyroben prototyp čtyřtaktního dvouválce Jawa s protilehlými válci s rozvodem OHC. Zadní kolo bylo poháněno hřídelí. Nejednalo se však o normální Boxer, který je znám z motocyklů BMW. V Jawě použili nový konstrukční prvek, který pak nechali patentovat v řadě zemí. Charakteristické pro československé konstrukční řešení je, že se skříň převodovky nachází mezi motorem a ne za ním. Tím se podstatně zkrátila délka motoru a přitom si uchoval příznivé nízké těžiště. Obrácená osa spojky a hnací mechanismus kompenzuje reakci motoru do stran. Vačková hřídel je poháněna řetězem, převodovka je pětistupňová, spojka v olejové lázni. Motor se spouští elektrickým startérem. Škoda je, že tato konstrukce nikdy neopustila stádium prototypů.

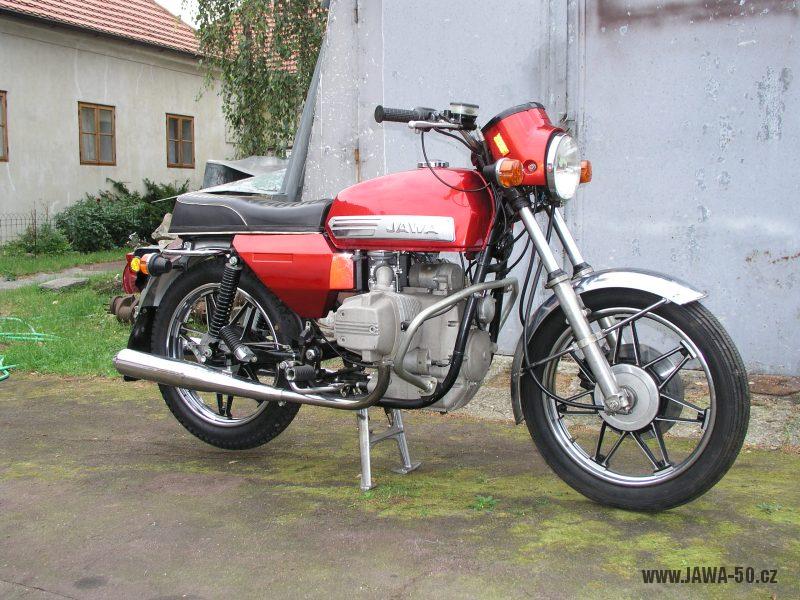

Jawa 420 typ 824 boxer

Motocykl z roku 1984, prototyp, jehož bylo vyrobeno deset kusů. Nová koncepce motoru Jawa byla chráněná čs. autorským osvědčením č. 184898 našich autorů ing. V. Šantory, V. Bezoušky a ing. J. Kubínka i analogickými patenty v zahraničí.

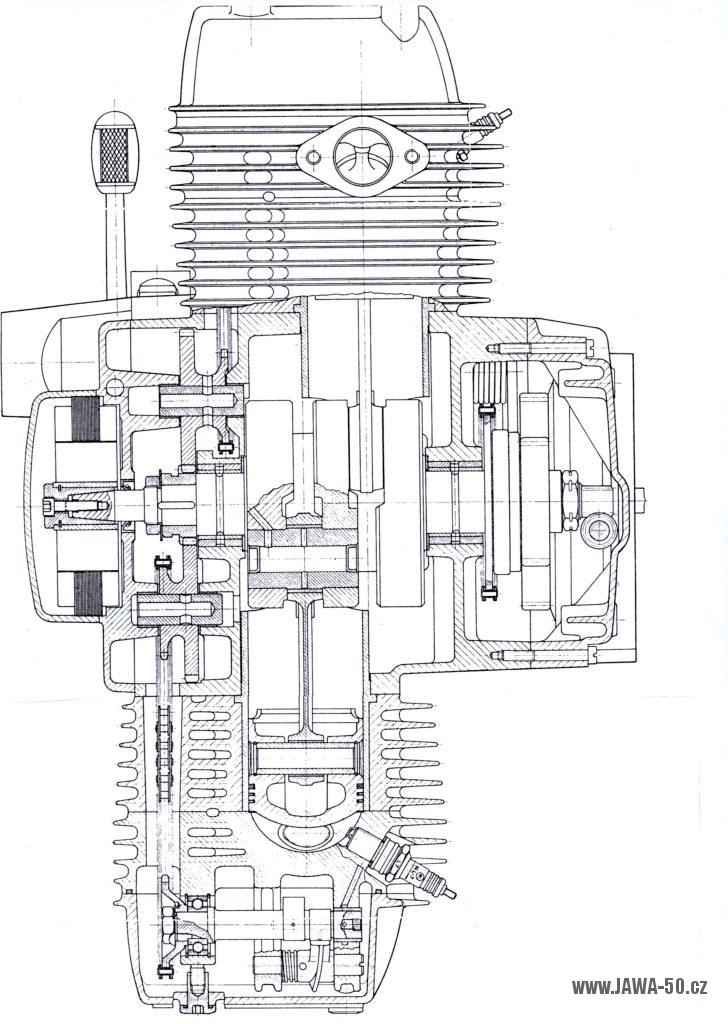

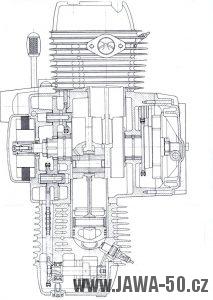

Řez motorem

1. primární převod ozubenými koly, se spojkou uložený v přední části motoru;
2. převodovka umístěná pod motorem – přesněji pod vodorovnou rovinou procházející osou klikového hřídele;
3. sekundární převod kloubovým hřídelem, doplněný navíc vyměnitelným párem ozubených kol.

Taková koncepce umožila krátkou stavbu kompaktního ústrojí pohonu s nízko umístěným těžištěm při výhodné vyšší poloze válců. Základním přínosem tohoto řešení bylo vyrovnávání vlivu rotujícího klikového hřídele momentem setrvačnosti spojky otáčející se v opačném smyslu. Další předností byla snadná změna celkového převodu výměnou posledního páru čelních ozubených kol uložených mezi převodovkou a kloubovým hřídelem. Tento problém tehdy často komplikoval připojení sajdkáru k motocyklům s kloubovým hřídelem.

Vzduchem chlazený motor má rozvod OHC vačkovými hřídeli poháněnými řetězem, spojku v olejové lázni, pětistupňovou převodovku a elektrický i nožní spouštěč. Celá konstrukce stroje byla dílem Výzkumně vývojového závodu n. p. Jawa a kromě výše uvedeného autorského osvědčení ji chránila ještě další autorská osvědčení č. 212952, 201233, 198716, 192893 a 192167.

Podvozek motocyklu byl řešen s výrobní návazností na podobné typy dvoudobých motocyklů Jawa.
