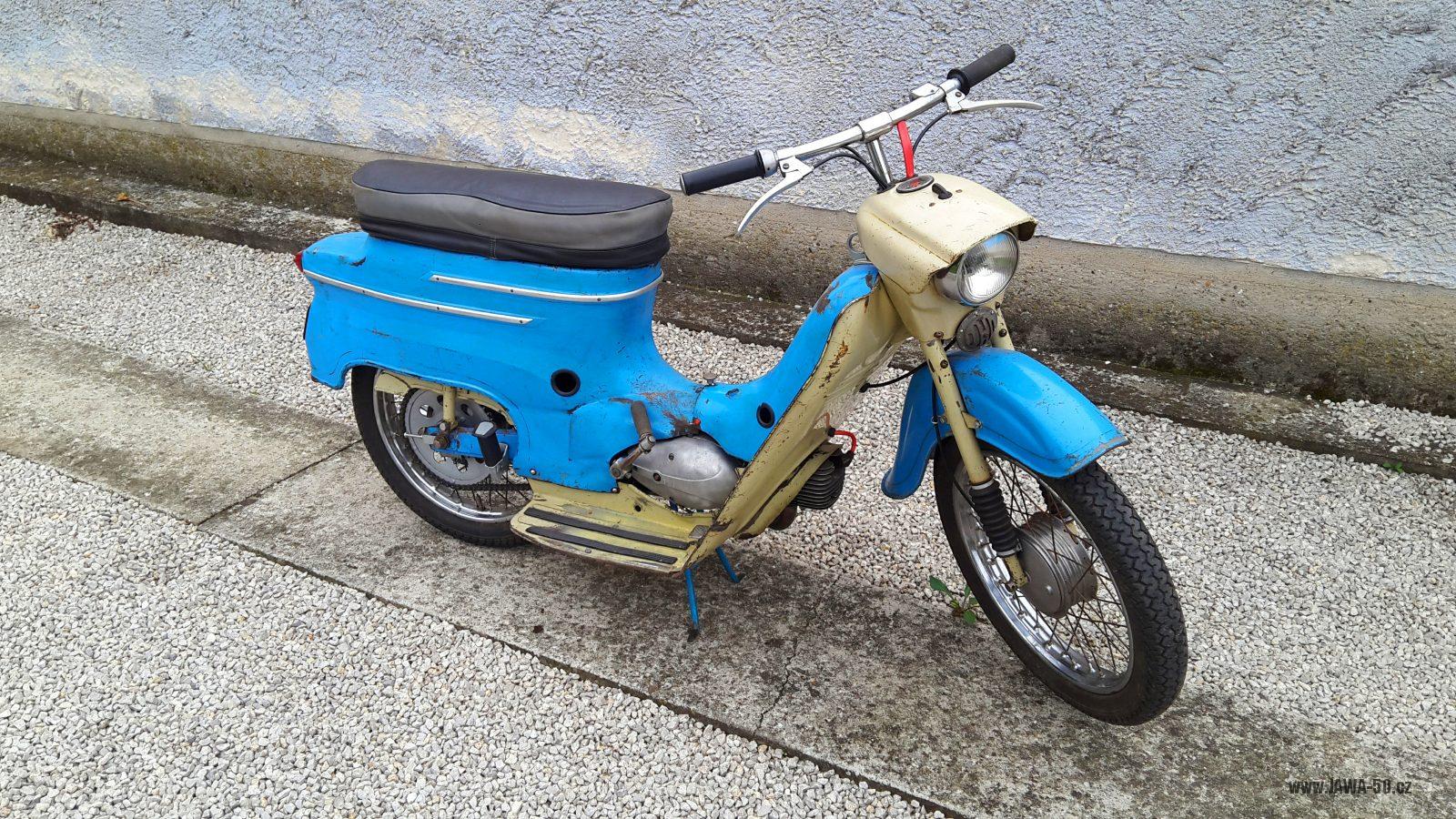

Monografie: Jawa 05 z roku 1962
Autor: Ladislav Ševčík („Pajka“)
aktualizováno: 19.12.2017

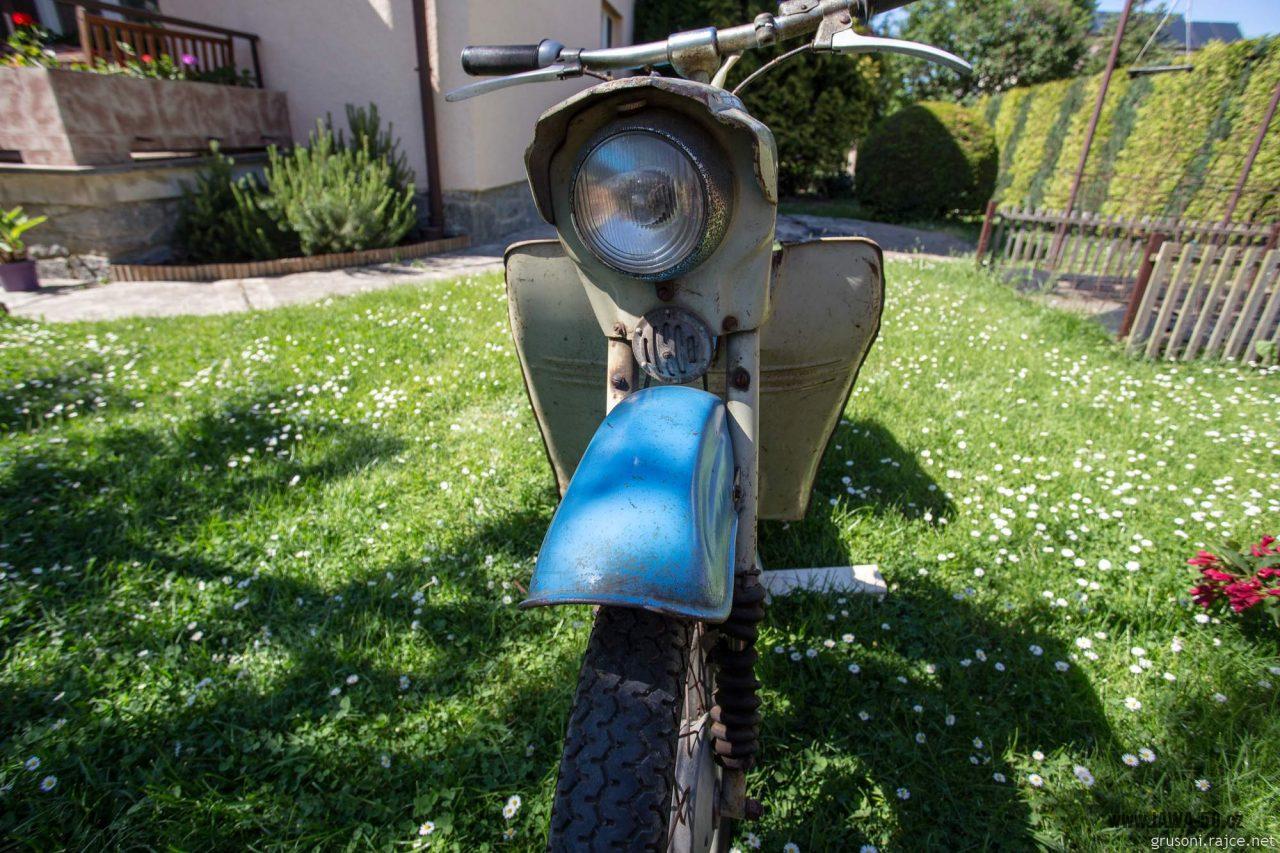

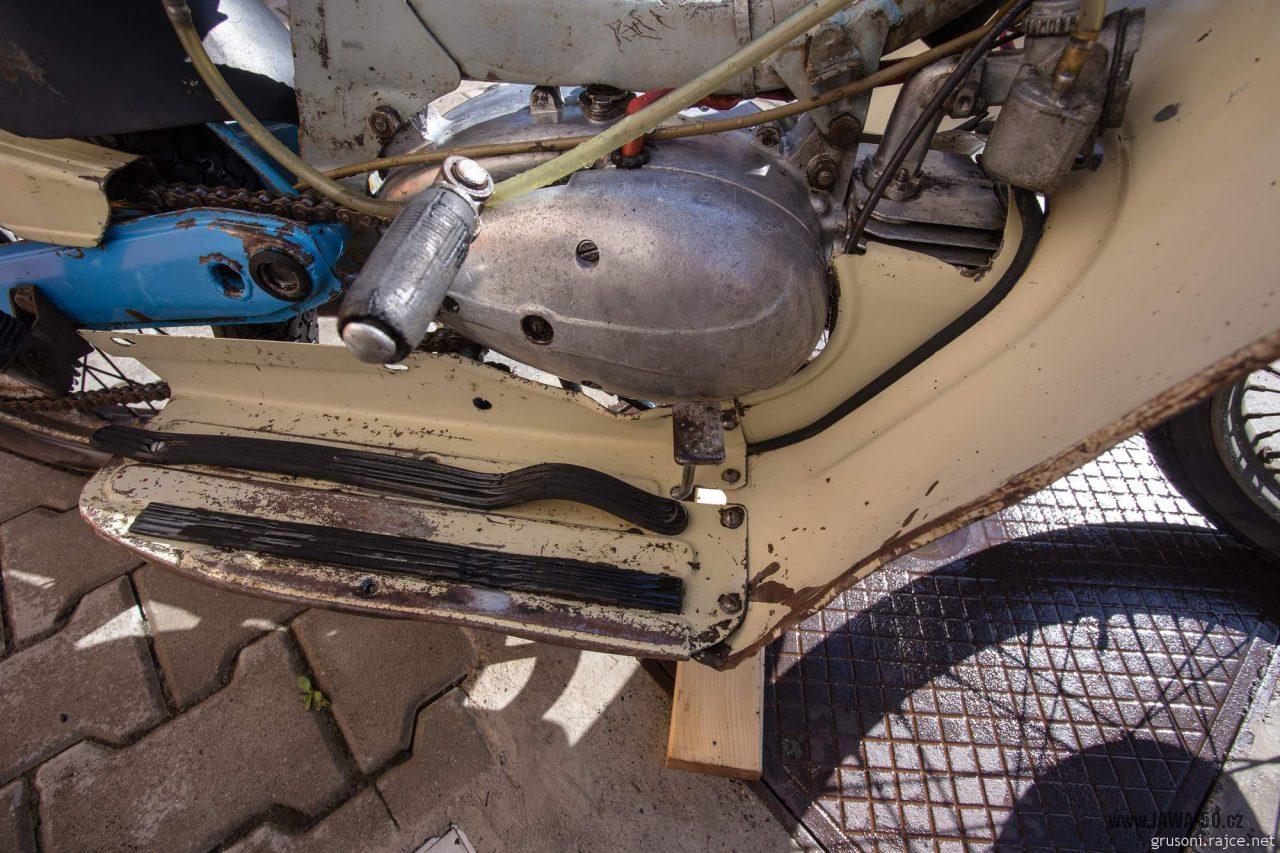

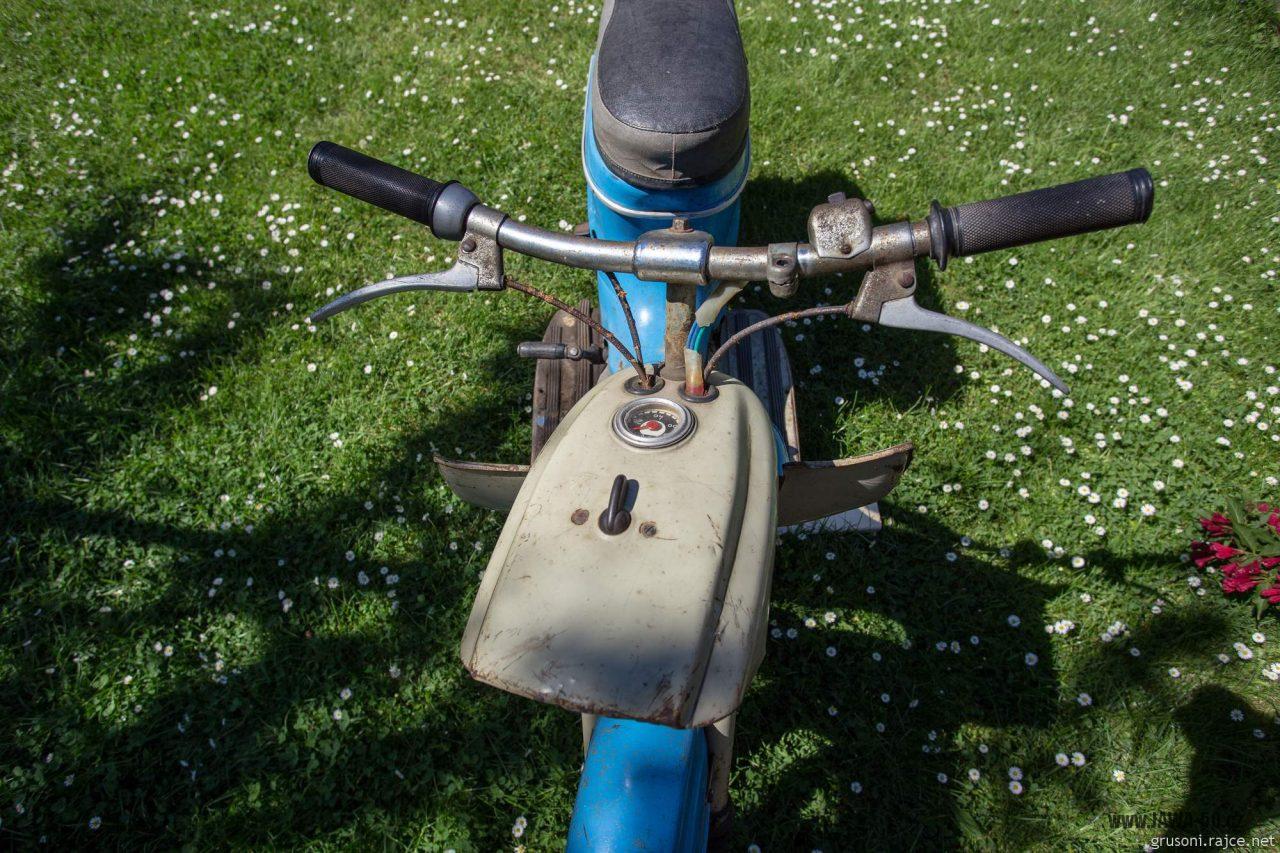

Typické prvky tohoto provedení:
První provedení v původním stavu.
| Údaje | |
|---|---|
| Typ: | Jawa 05 Standard |
| Datum výroby: | XX/1962 |
| Výrobní číslo: | 502400 |
| Odstín: | ČSN 4212 „jasně modrá“ + ČSN 1089 „šeď hedvábná“ |

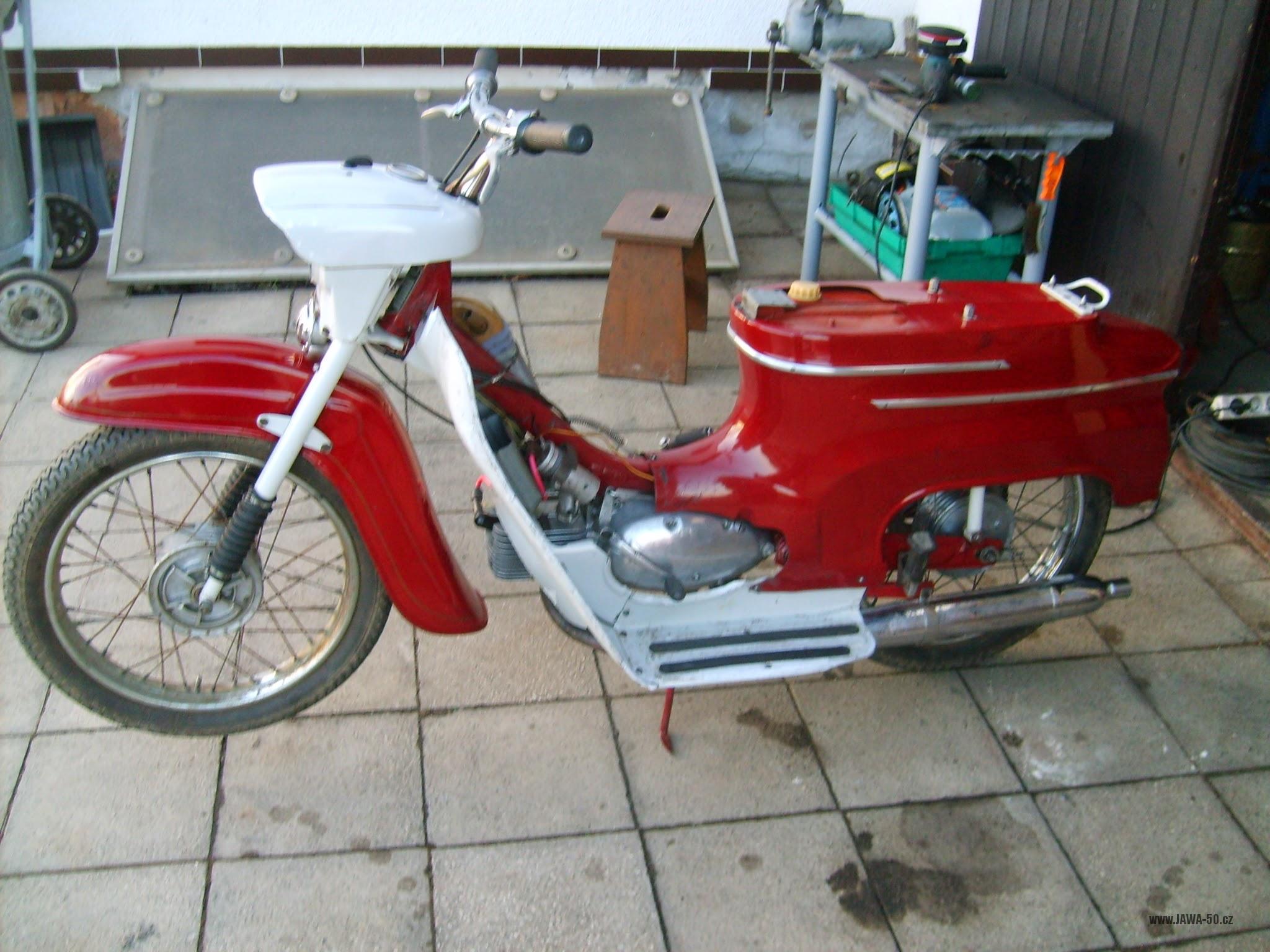

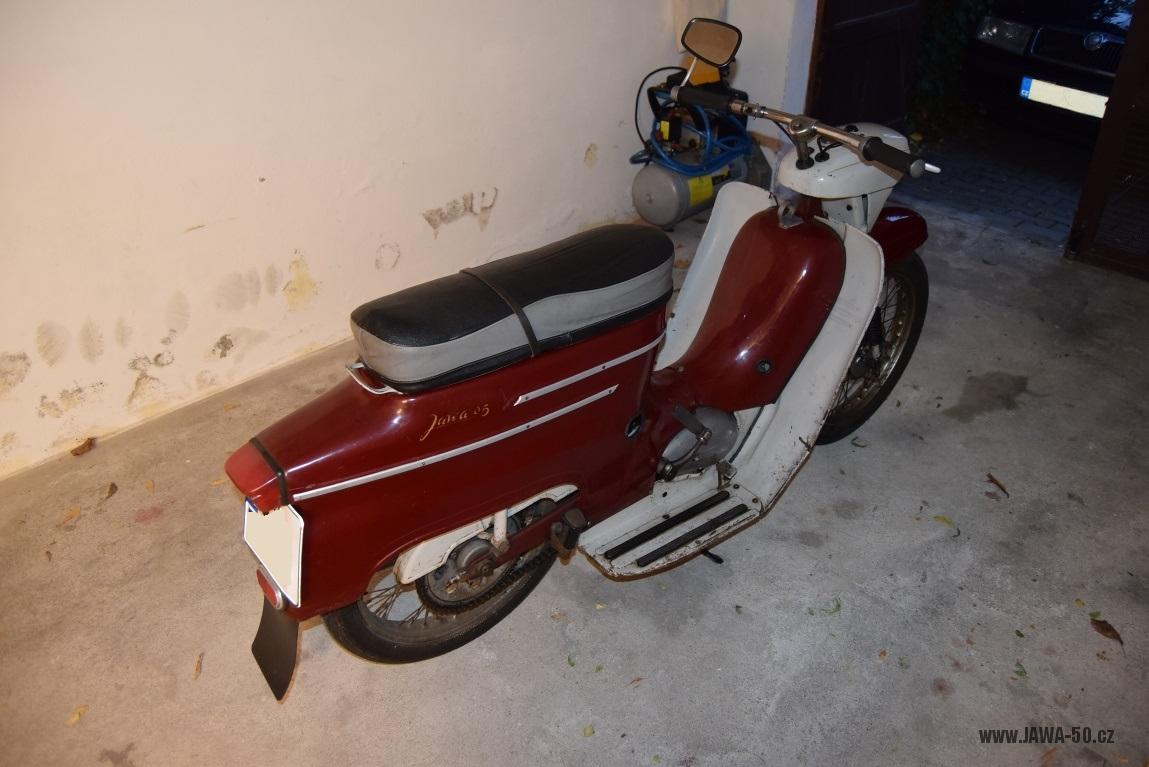

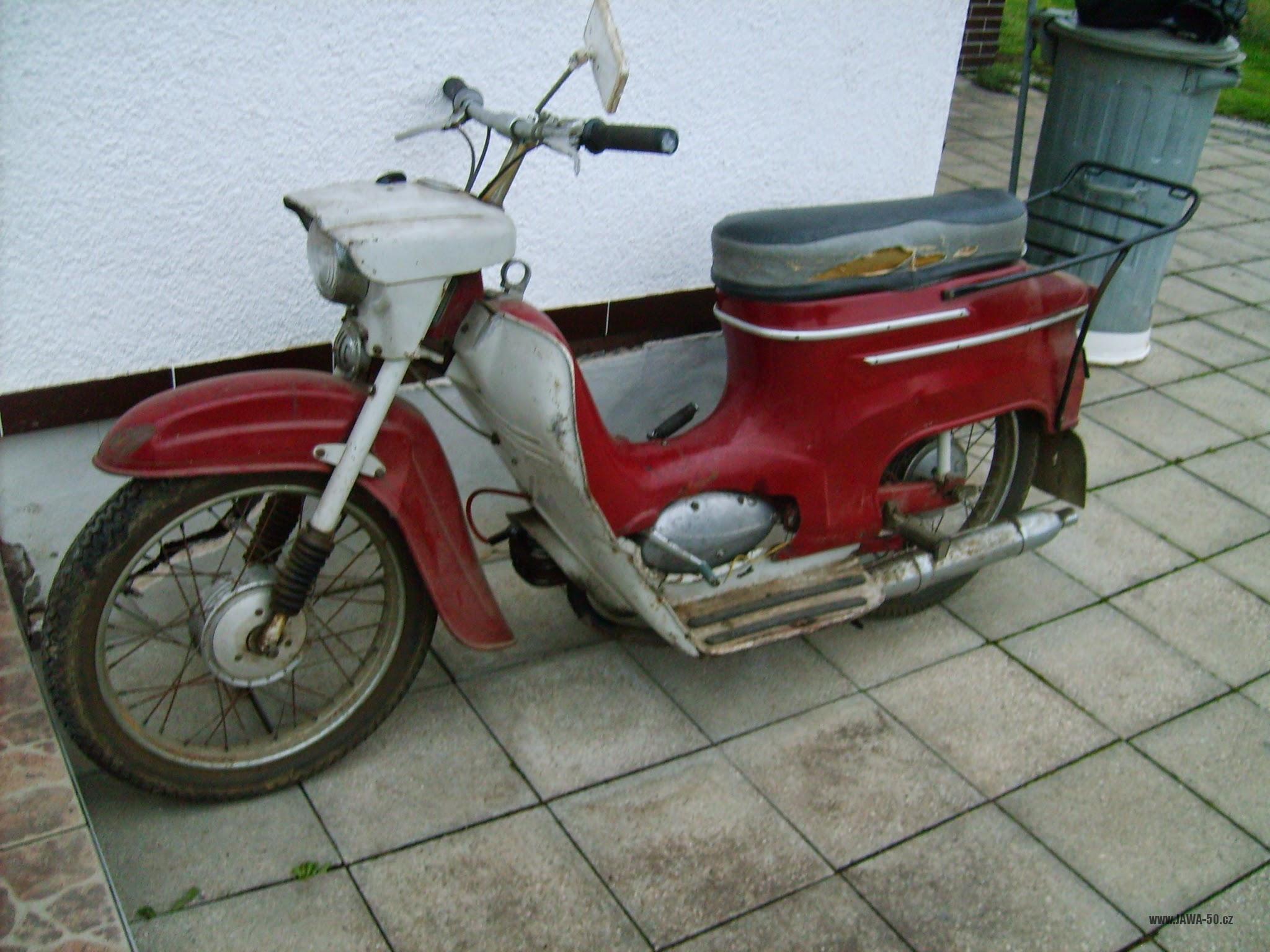

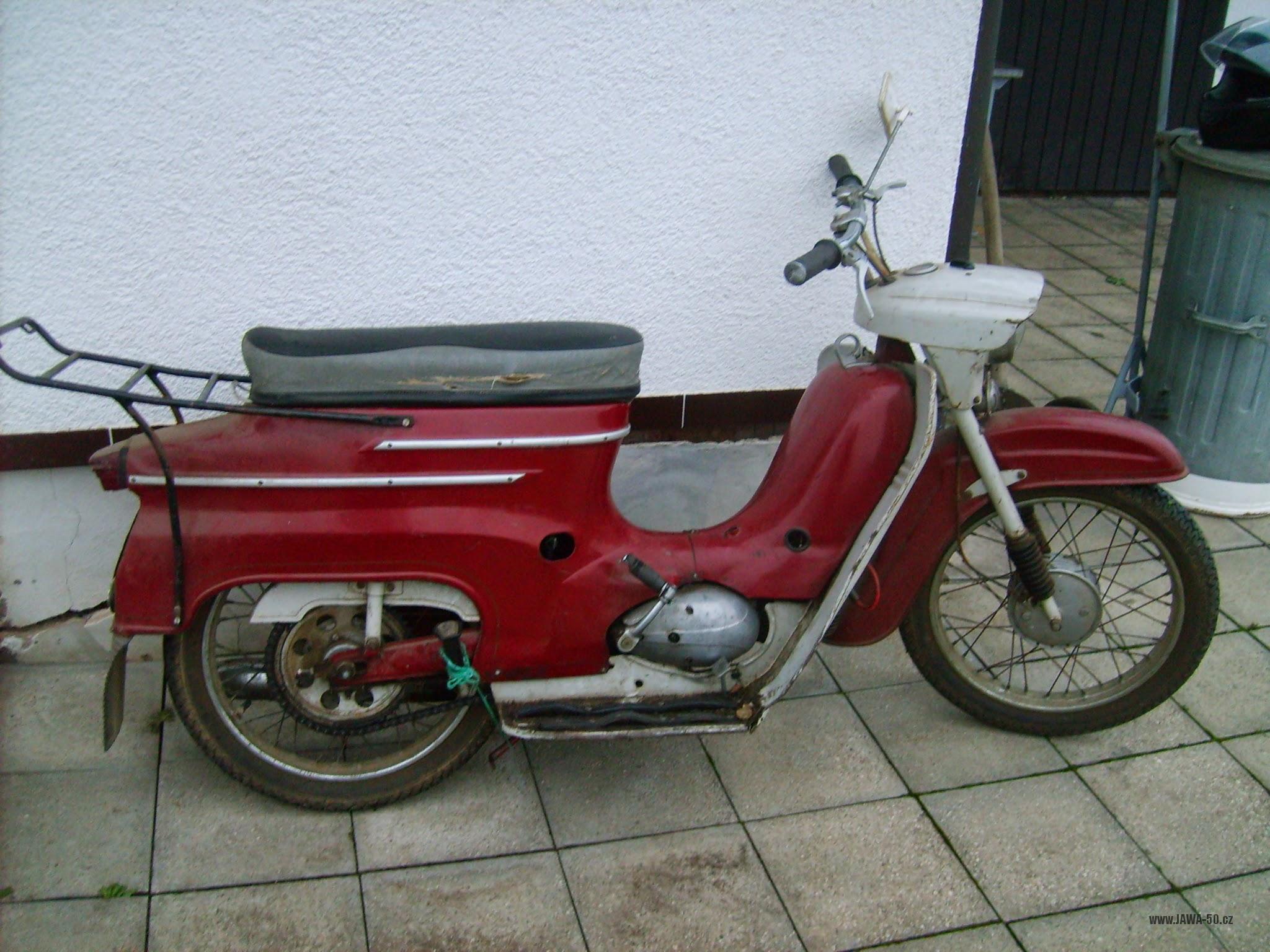

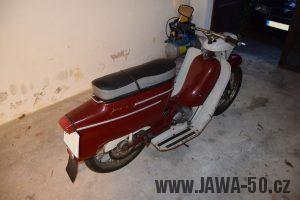

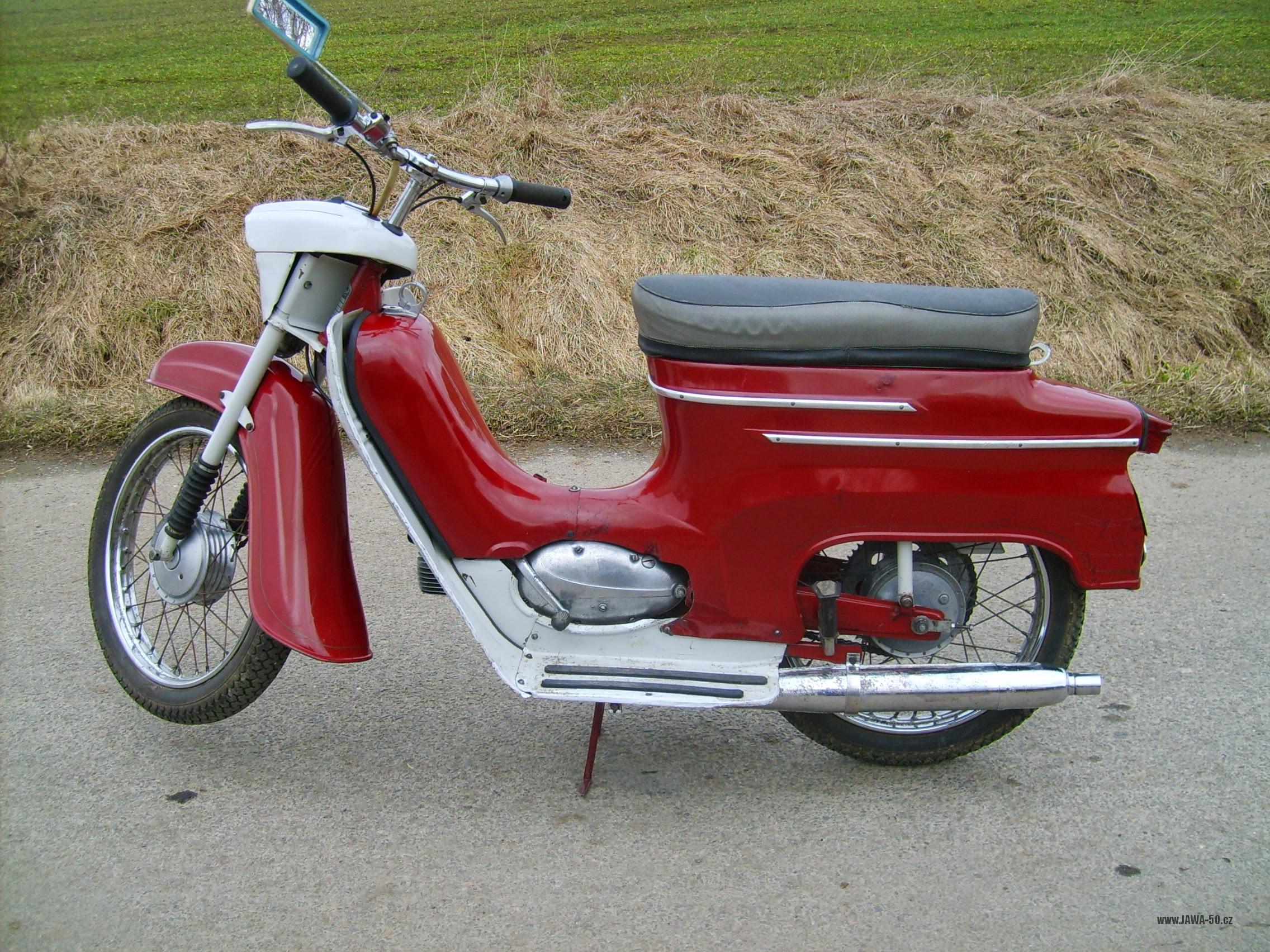

Monografie: Jawa 05 Stanard z roku 1965
Autor: Ladislav Ševčík („Pajka“)
aktualizováno: 19.12.2017
Typické prvky tohoto provedení:

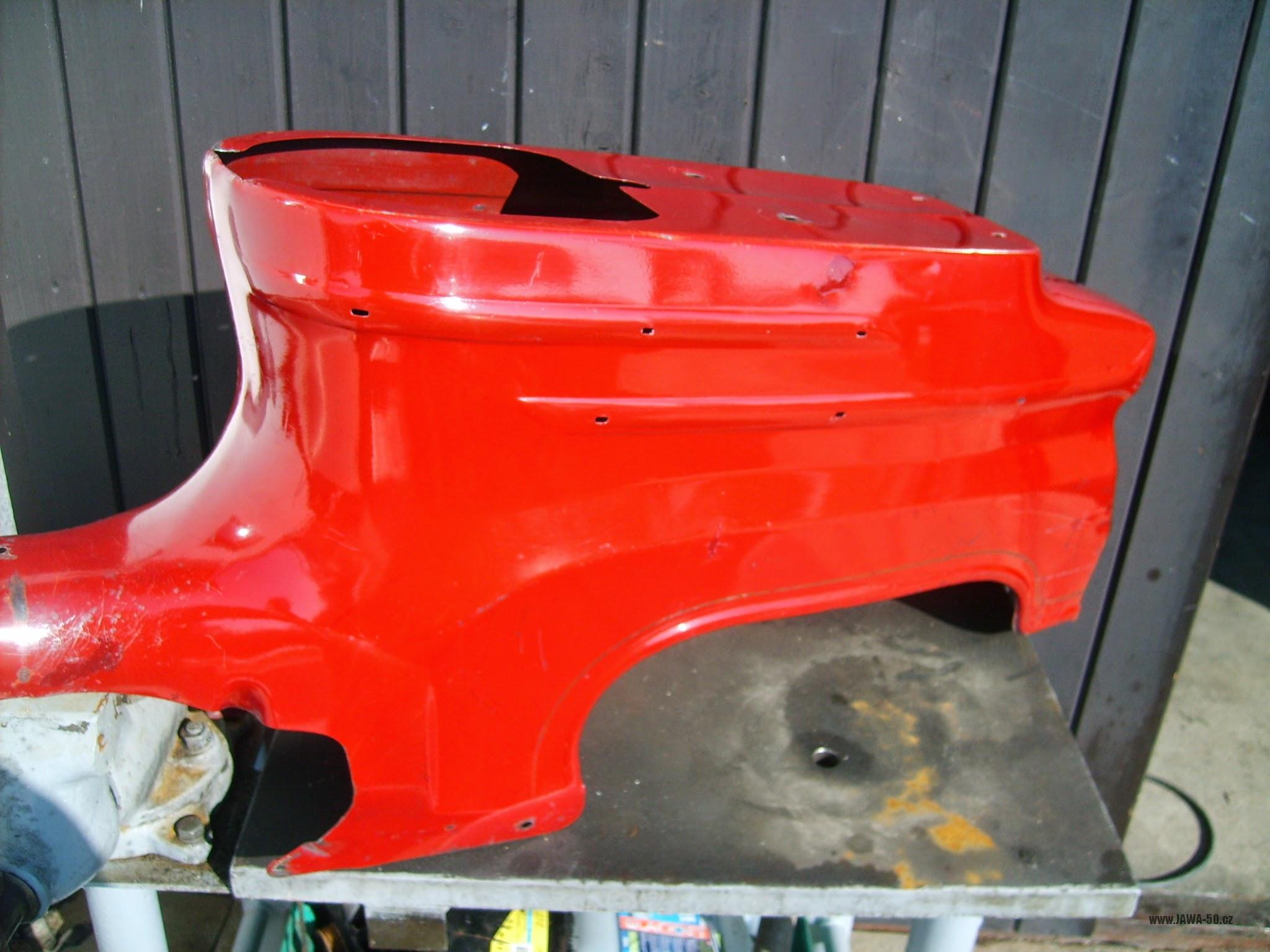

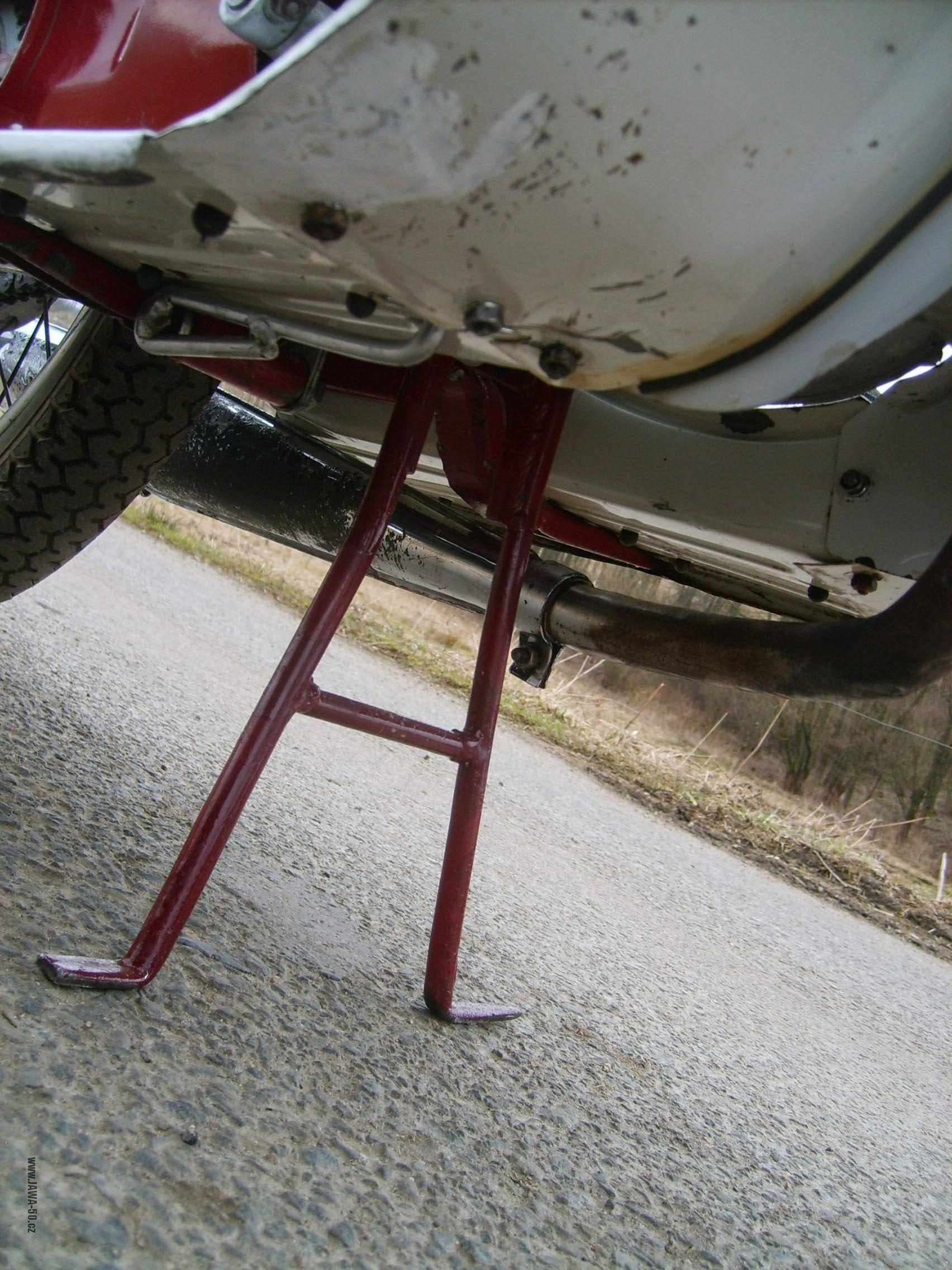

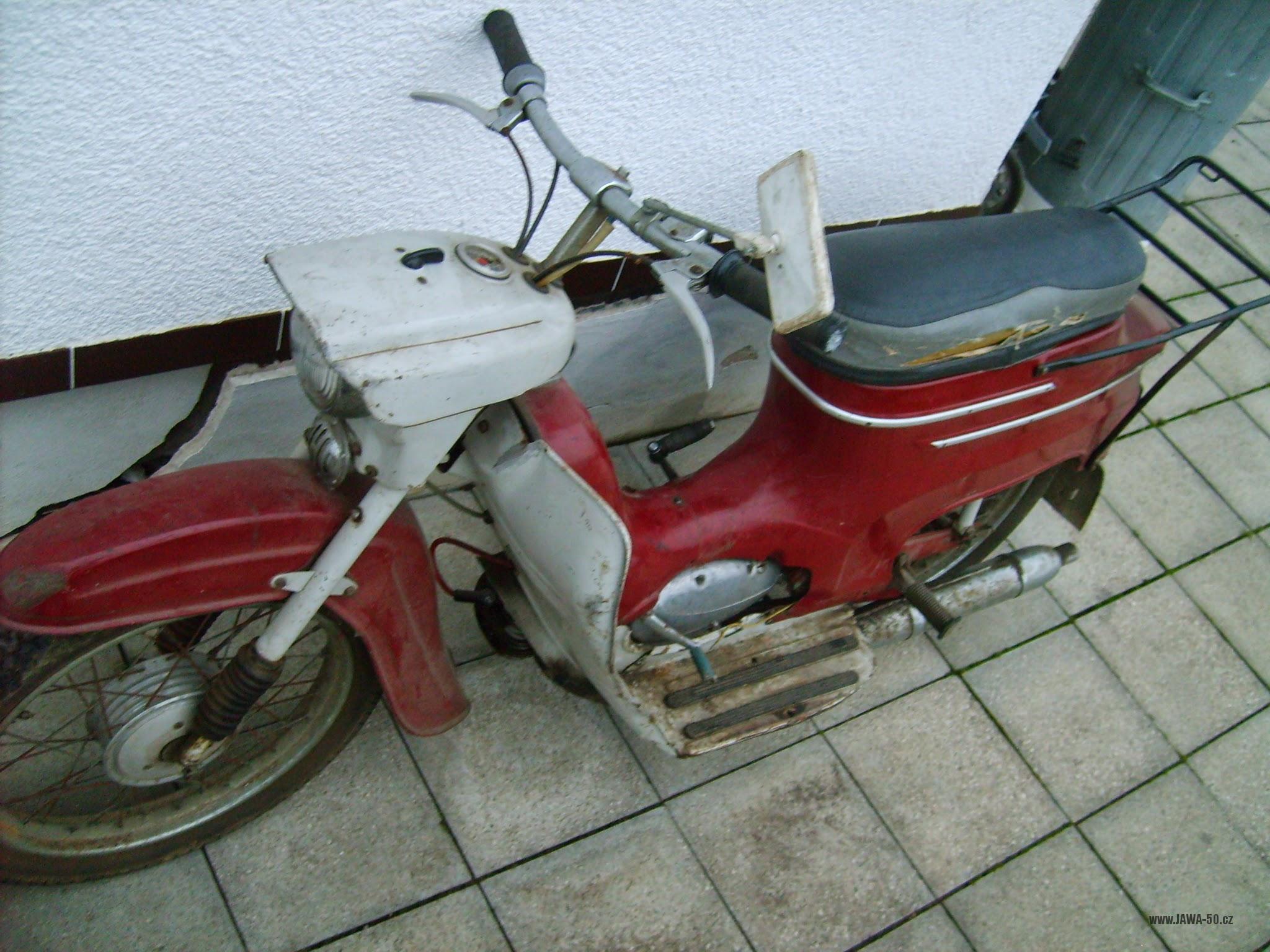

Jedno z posledních provedení Jawy 05. Nepůvodní lak stojanu (měl by být červený).
| Údaje | |
|---|---|
| Typ: | Jawa 05 Standard |
| Datum výroby: | XX/1965 |
| Výrobní číslo: | 616092 |
| Odstín: | ČSN 8850 „červeň višňová tmavá“ + ČSN 1089 „šeď hedvábná“ |

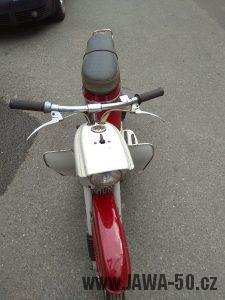

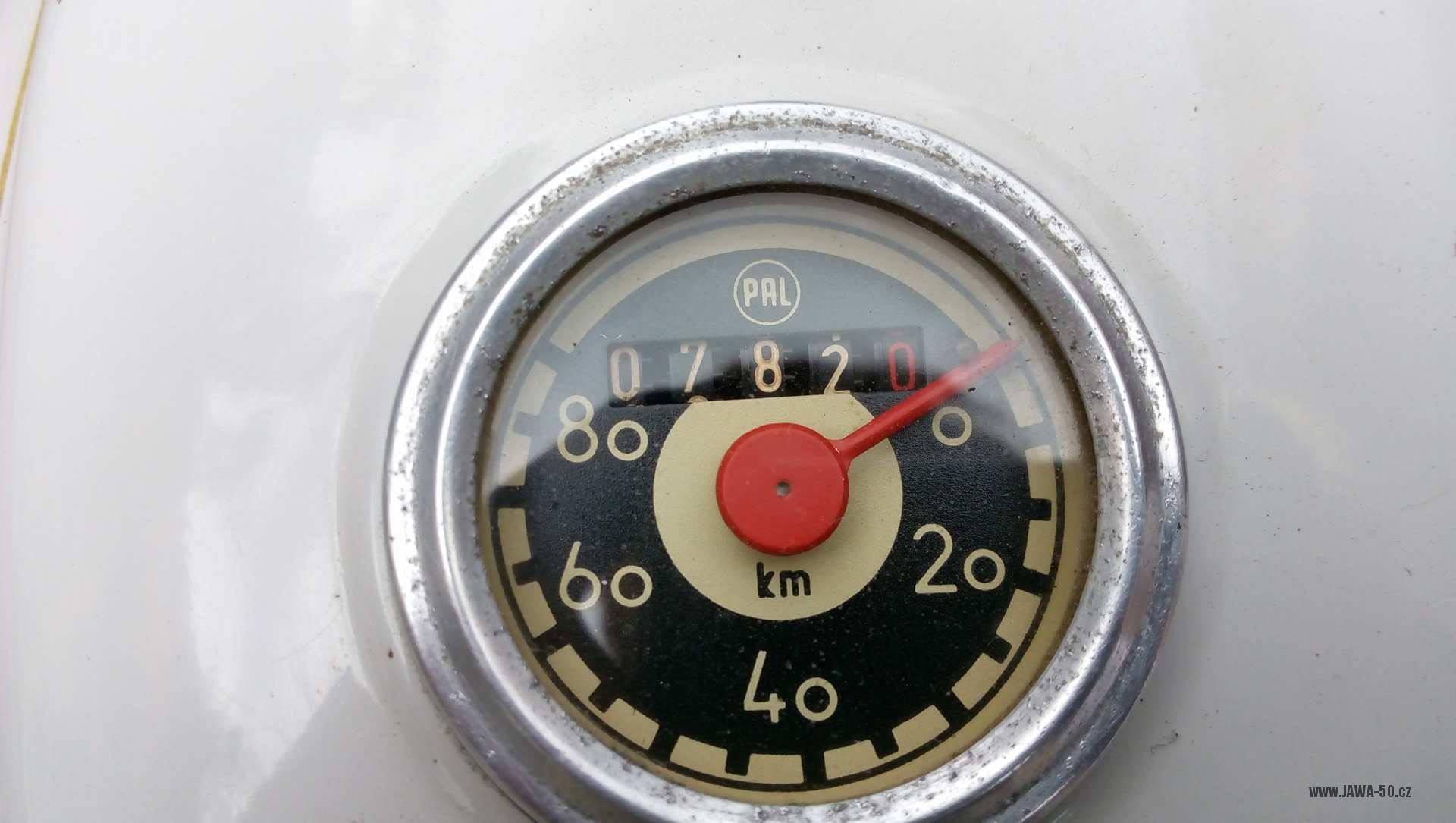

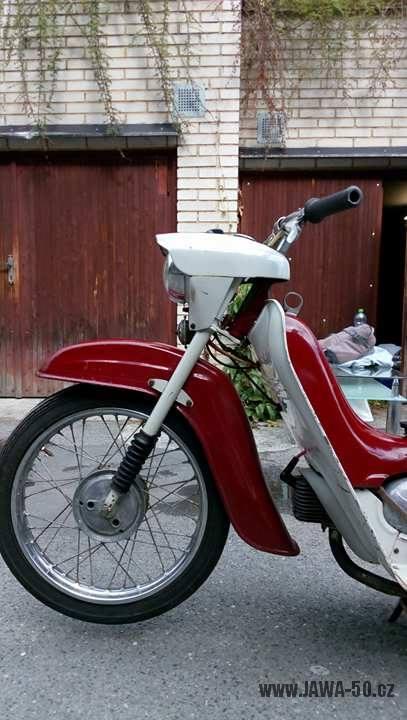

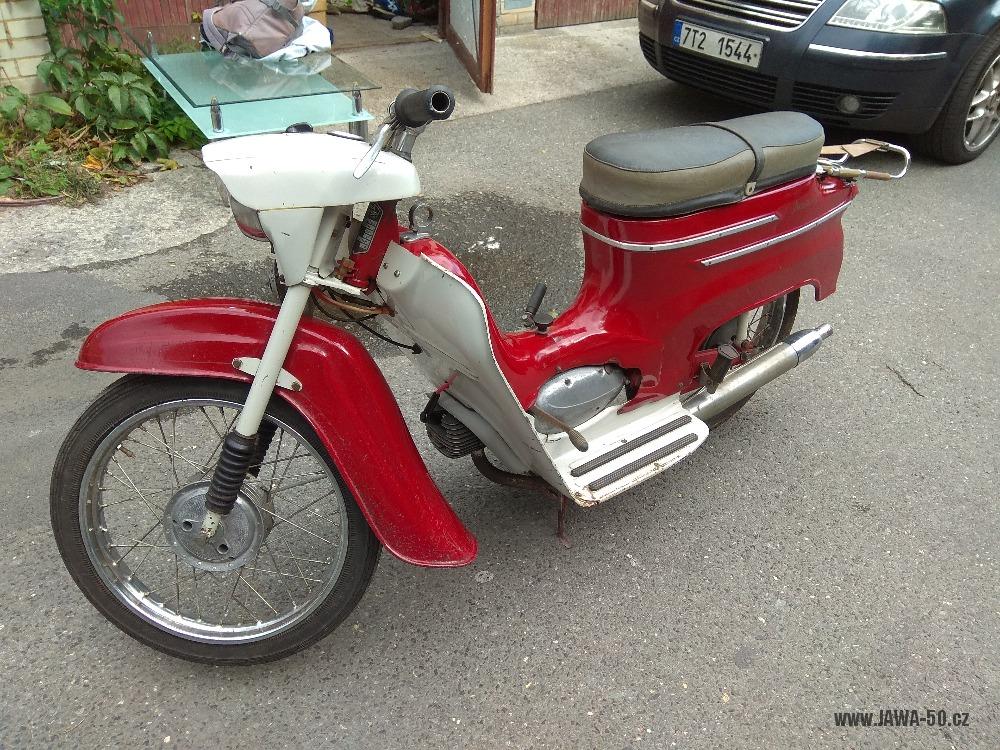

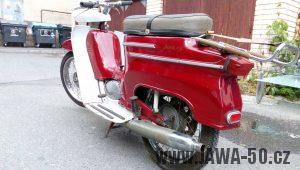

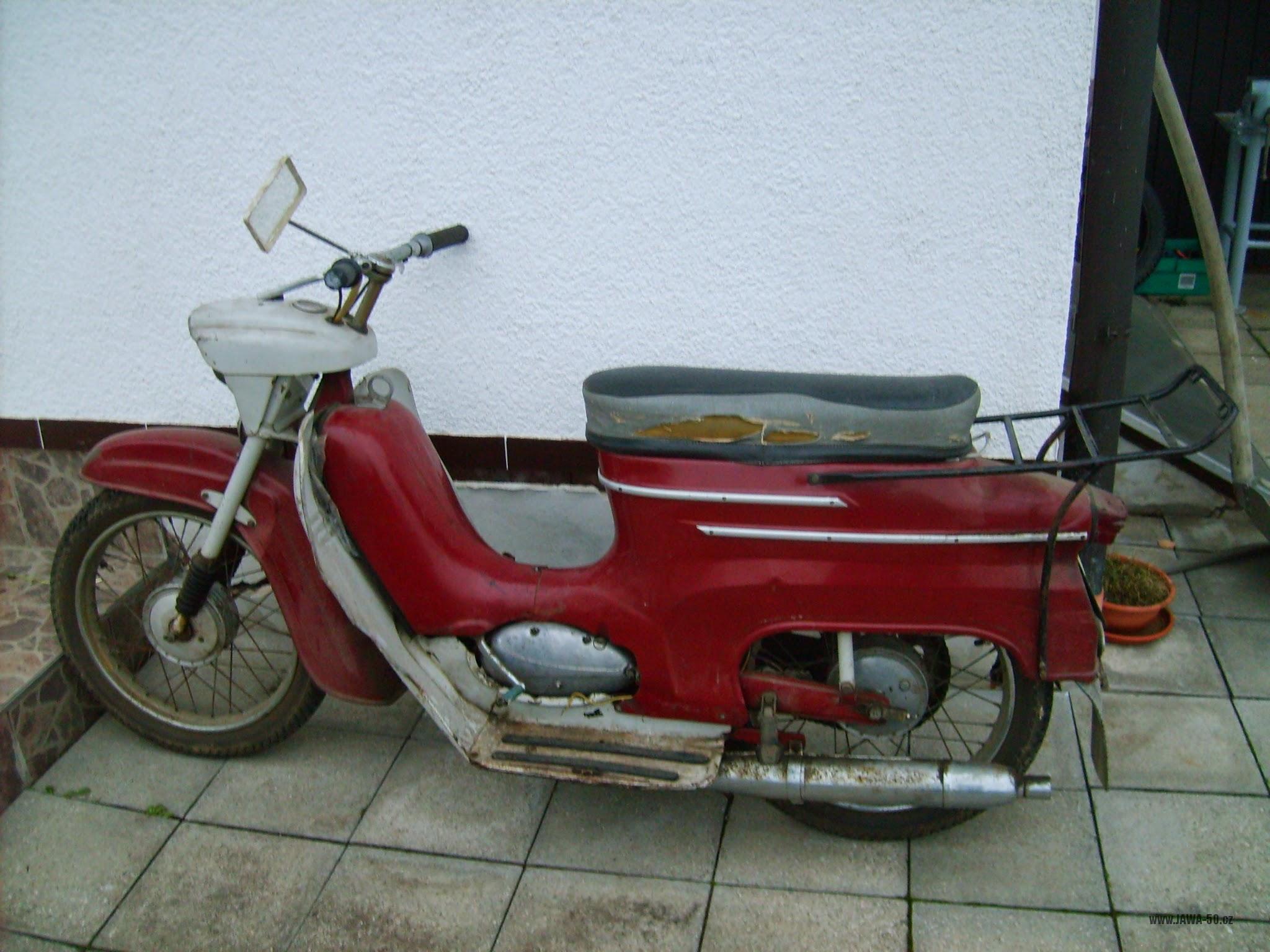

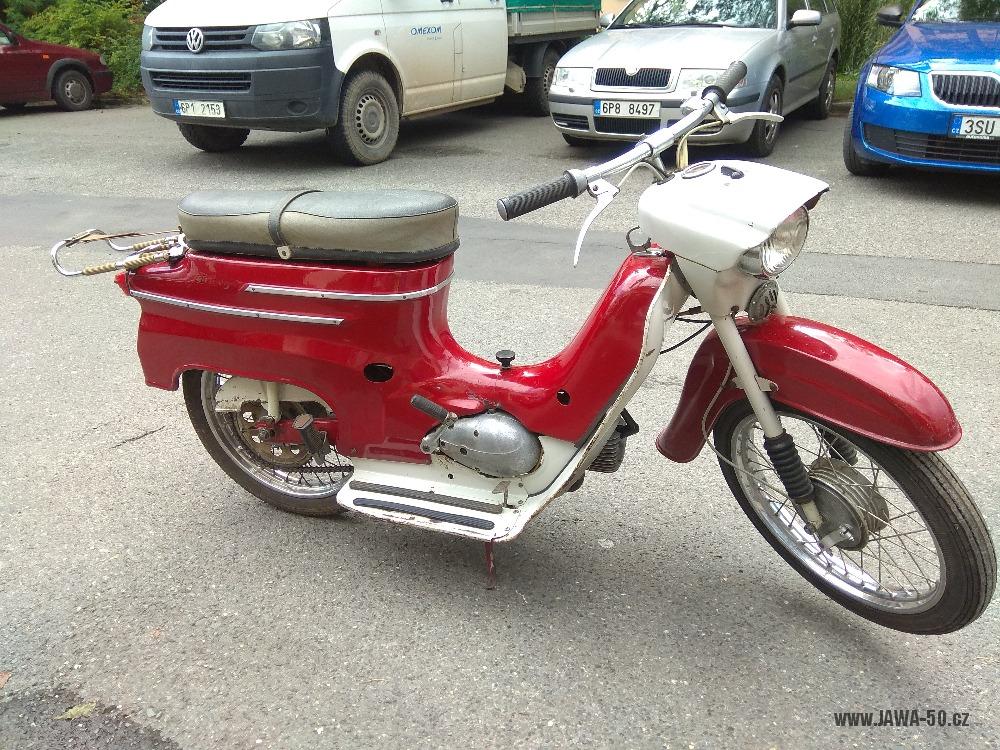

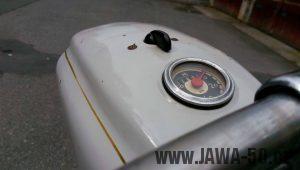

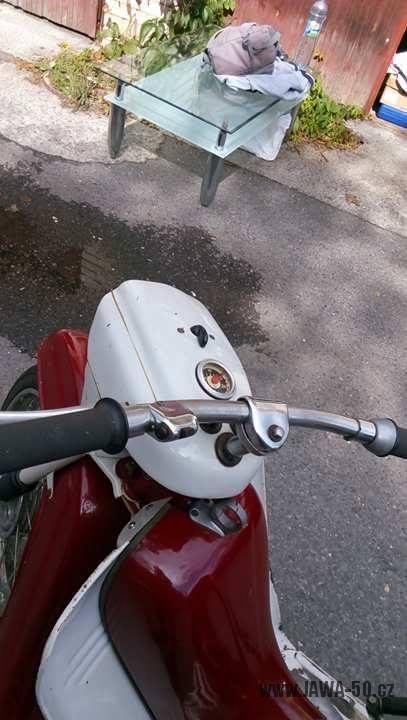

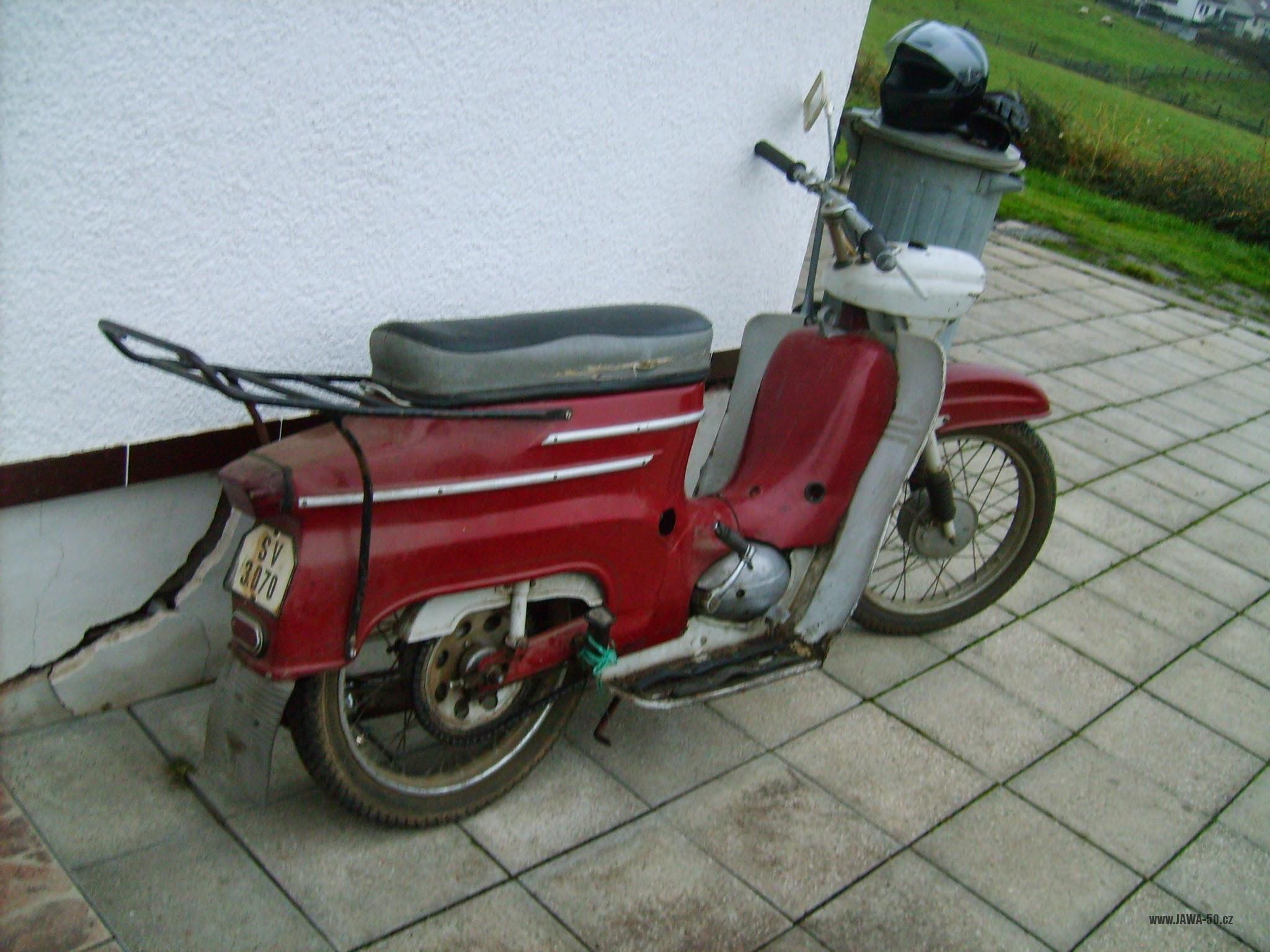

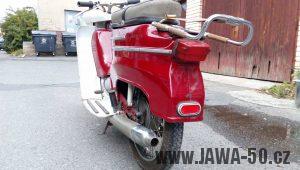

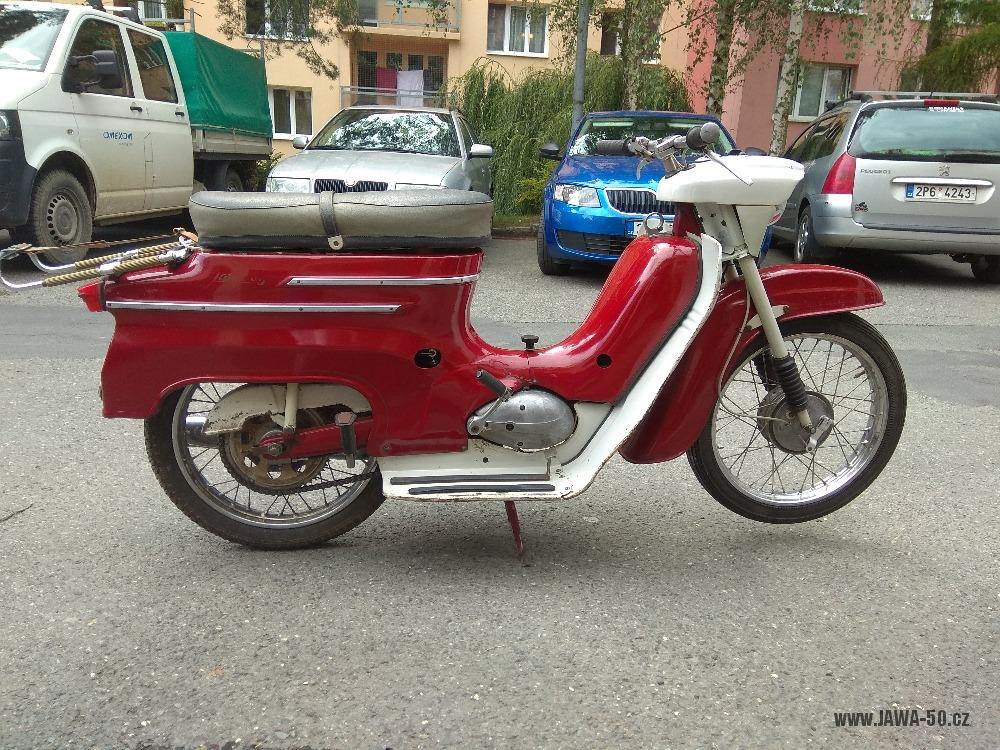

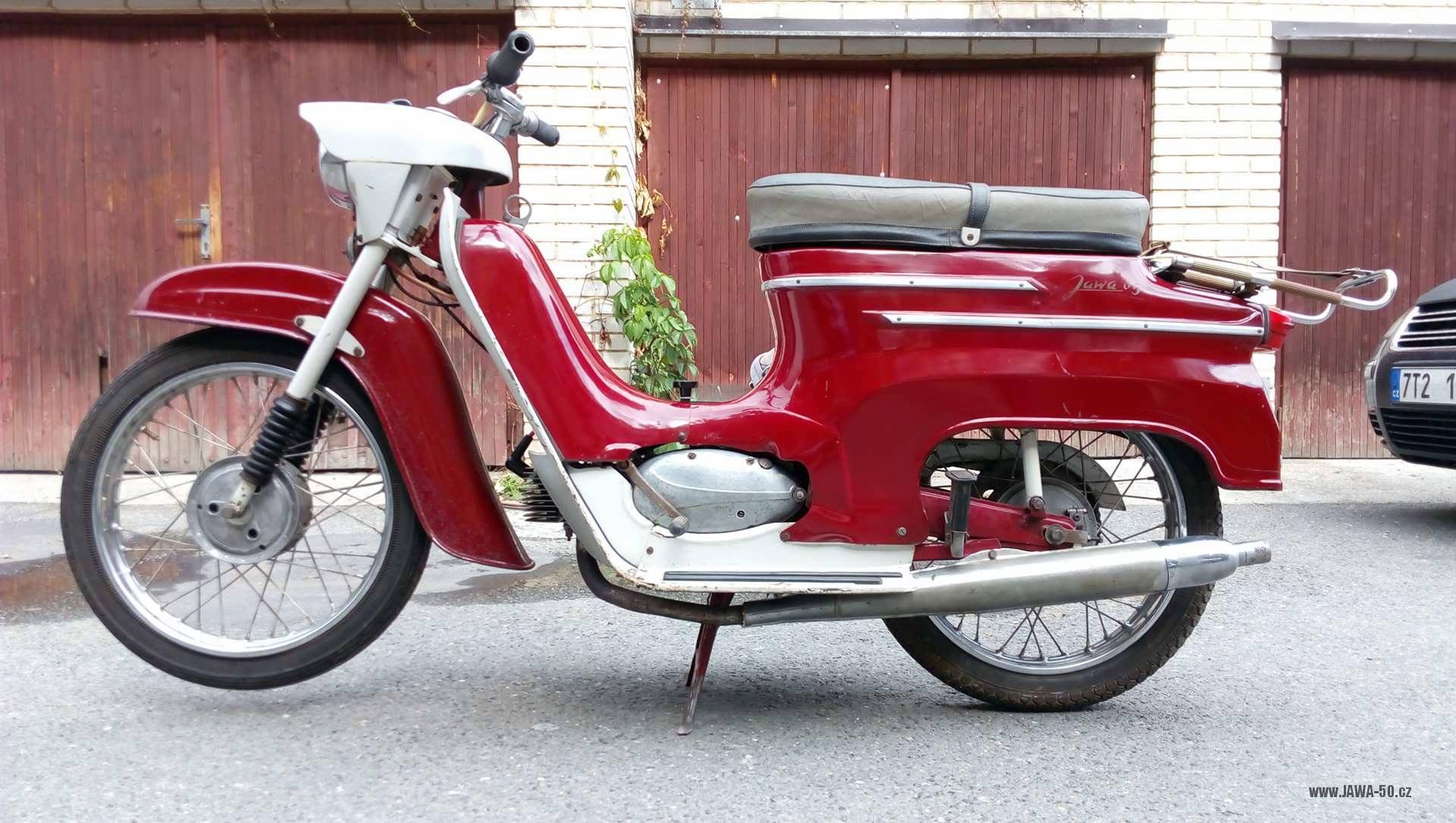

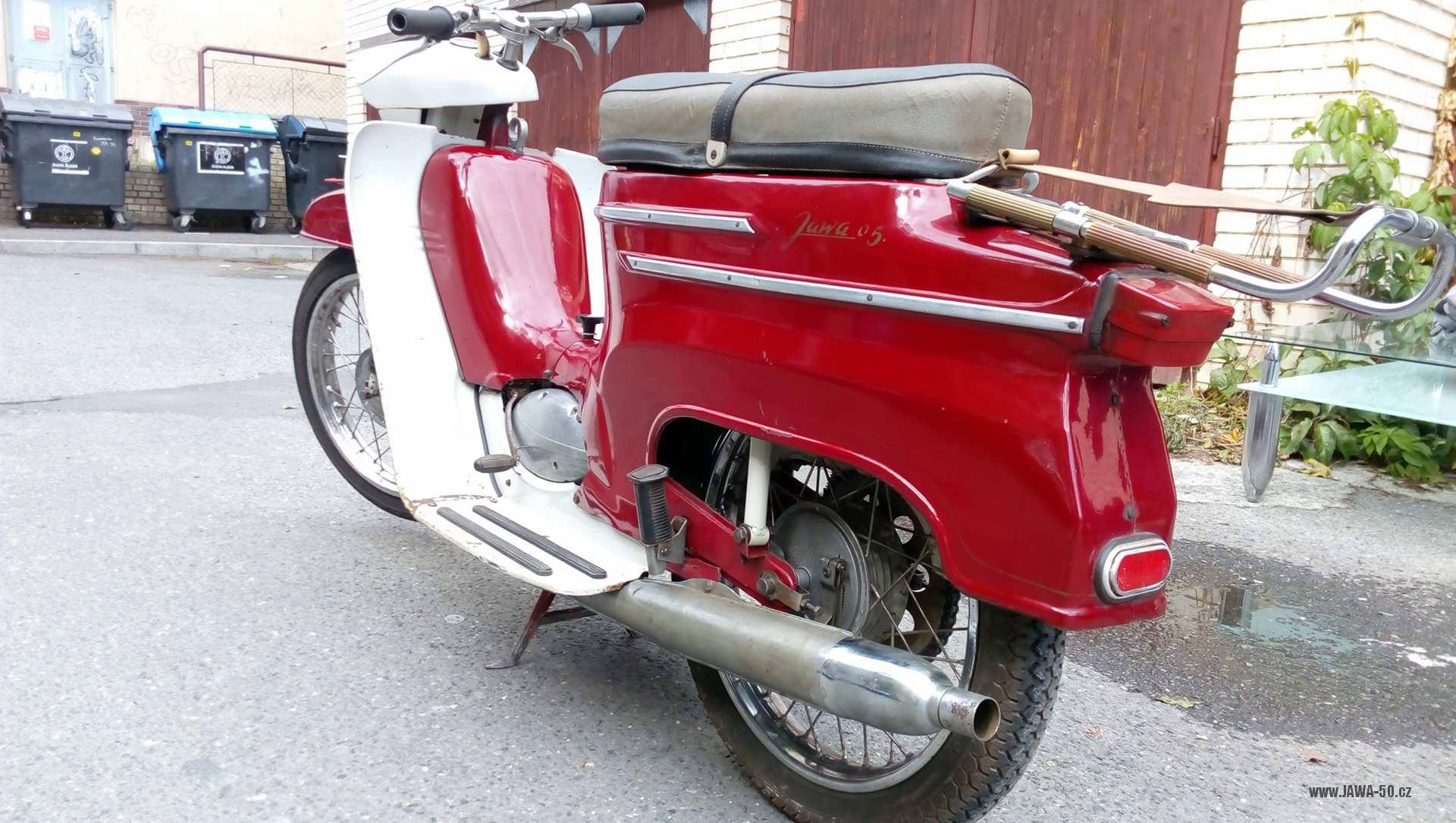

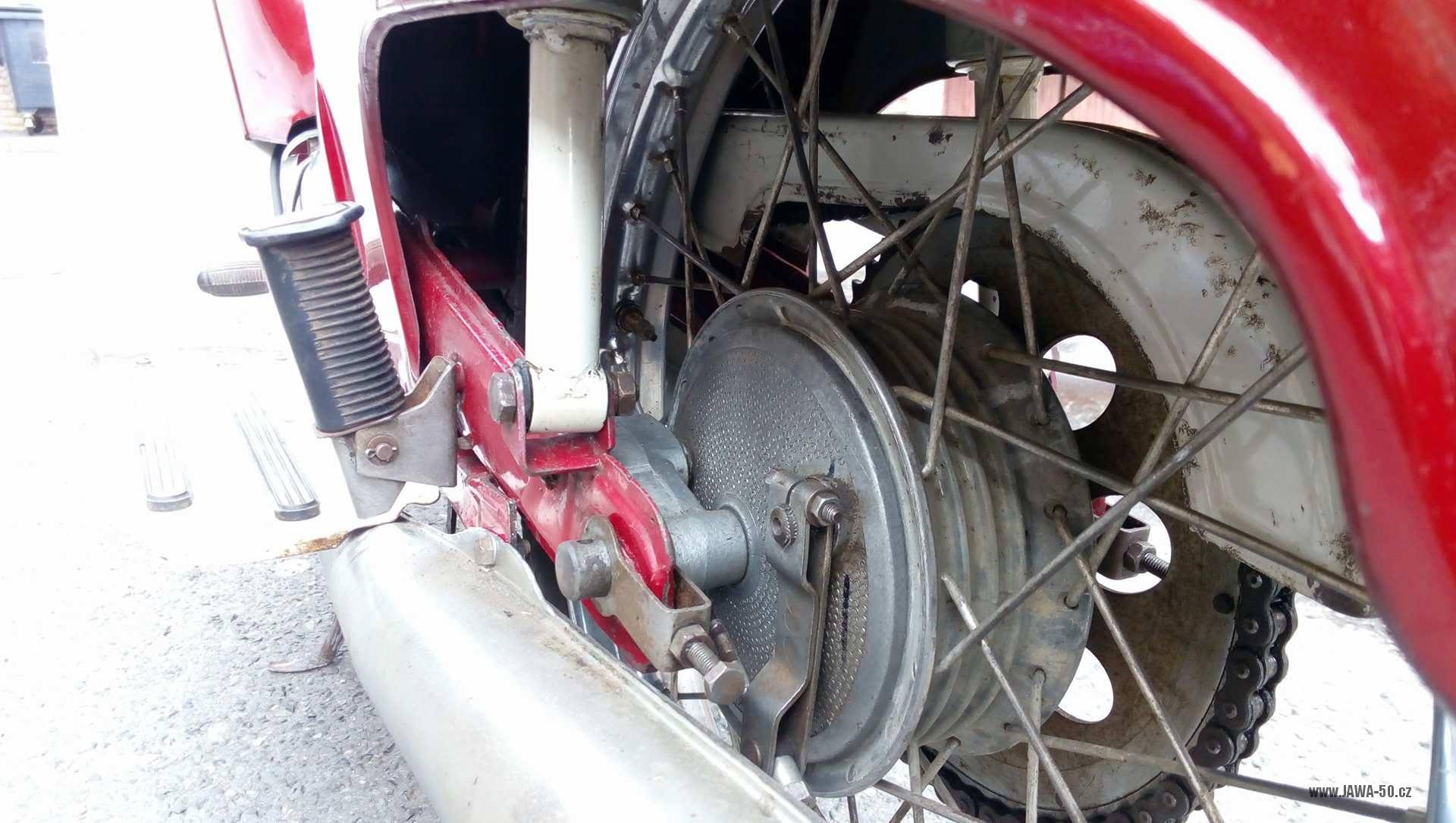

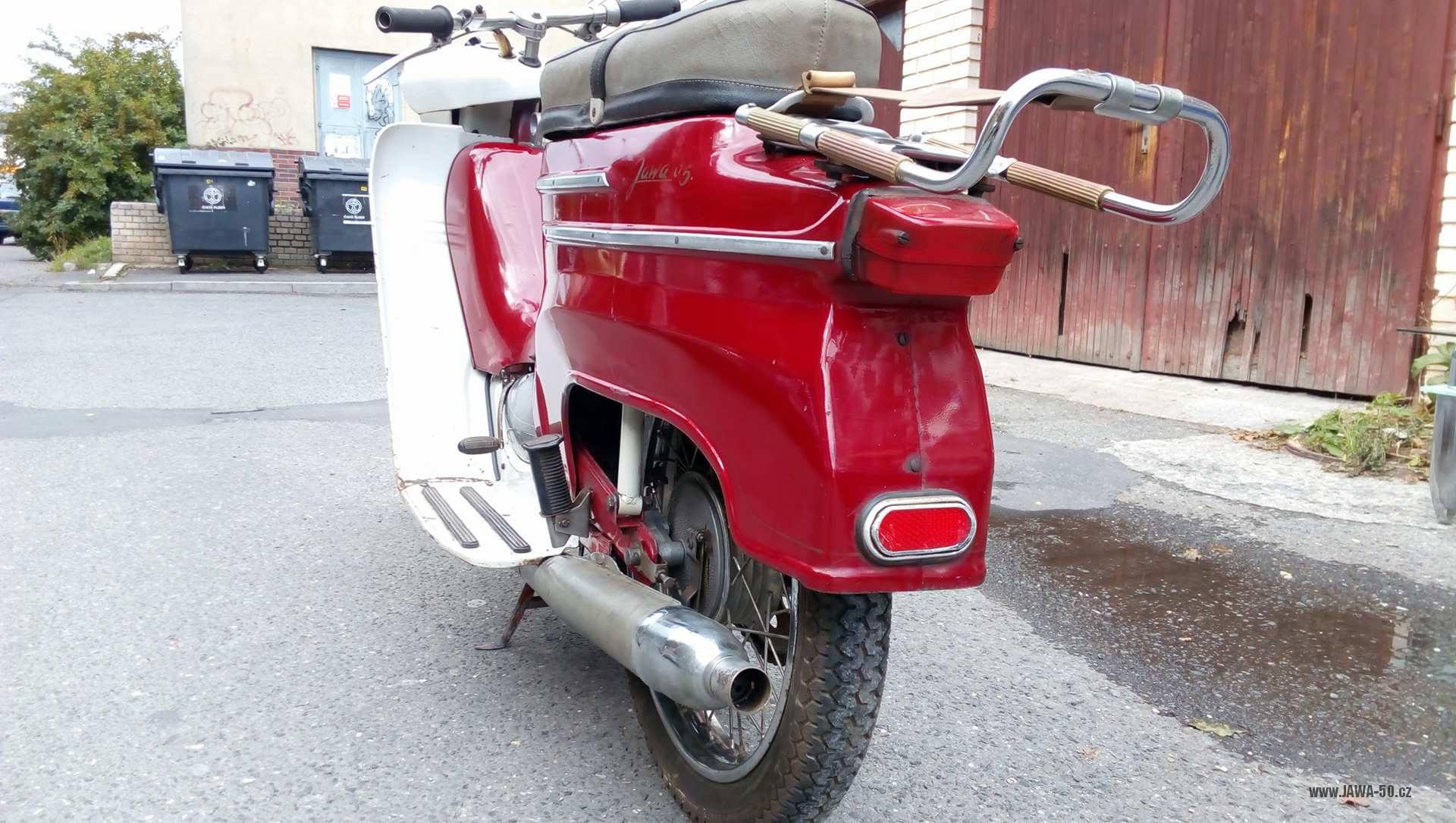

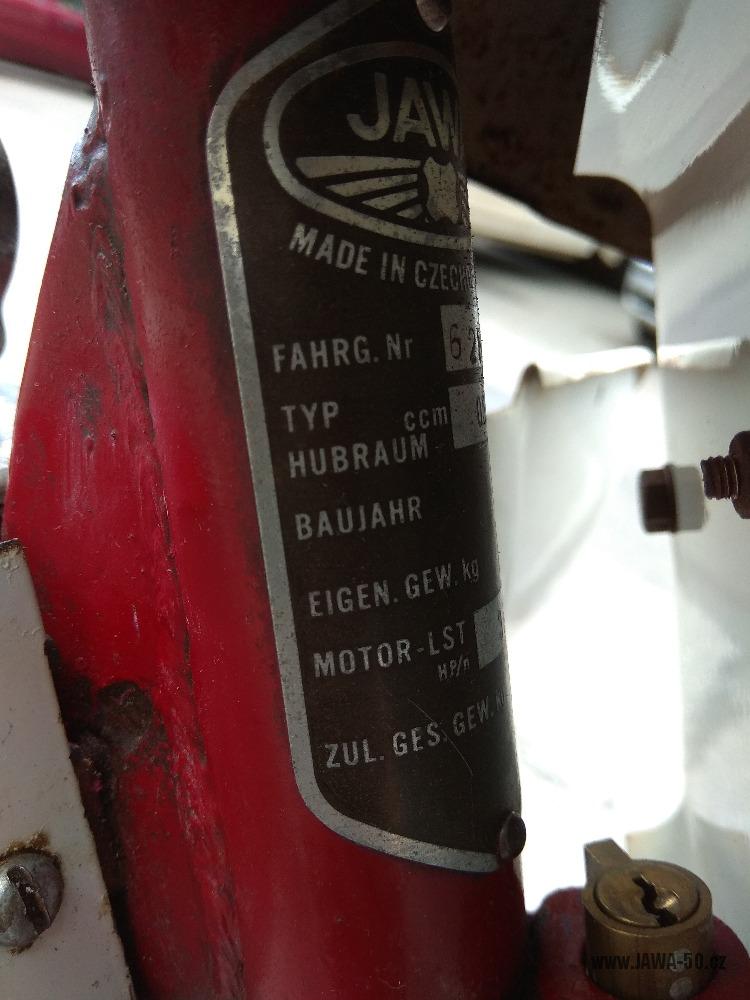

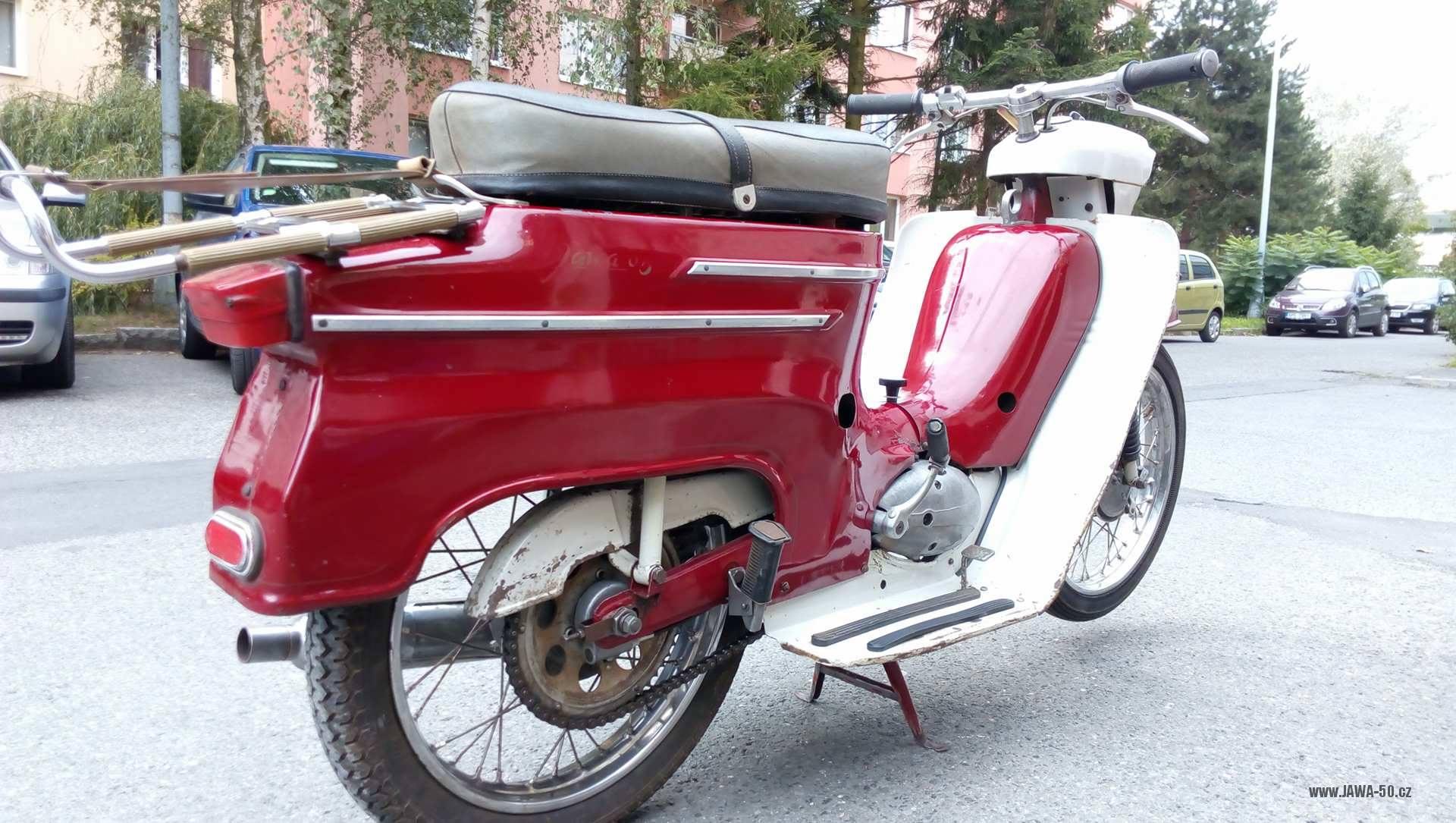

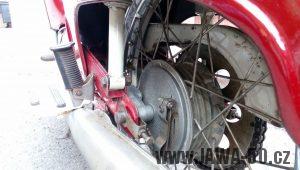

Monografie: exportní Jawa 05 Stanard z roku 1965
Autor: Ladislav Ševčík („Pajka“)
aktualizováno: 19.12.2017
Typické prvky tohoto provedení:

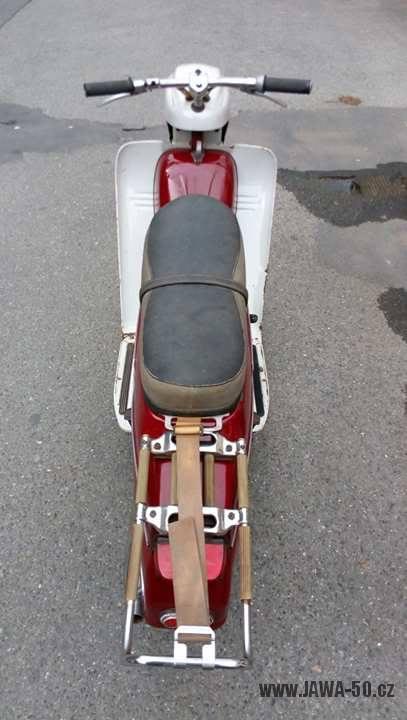

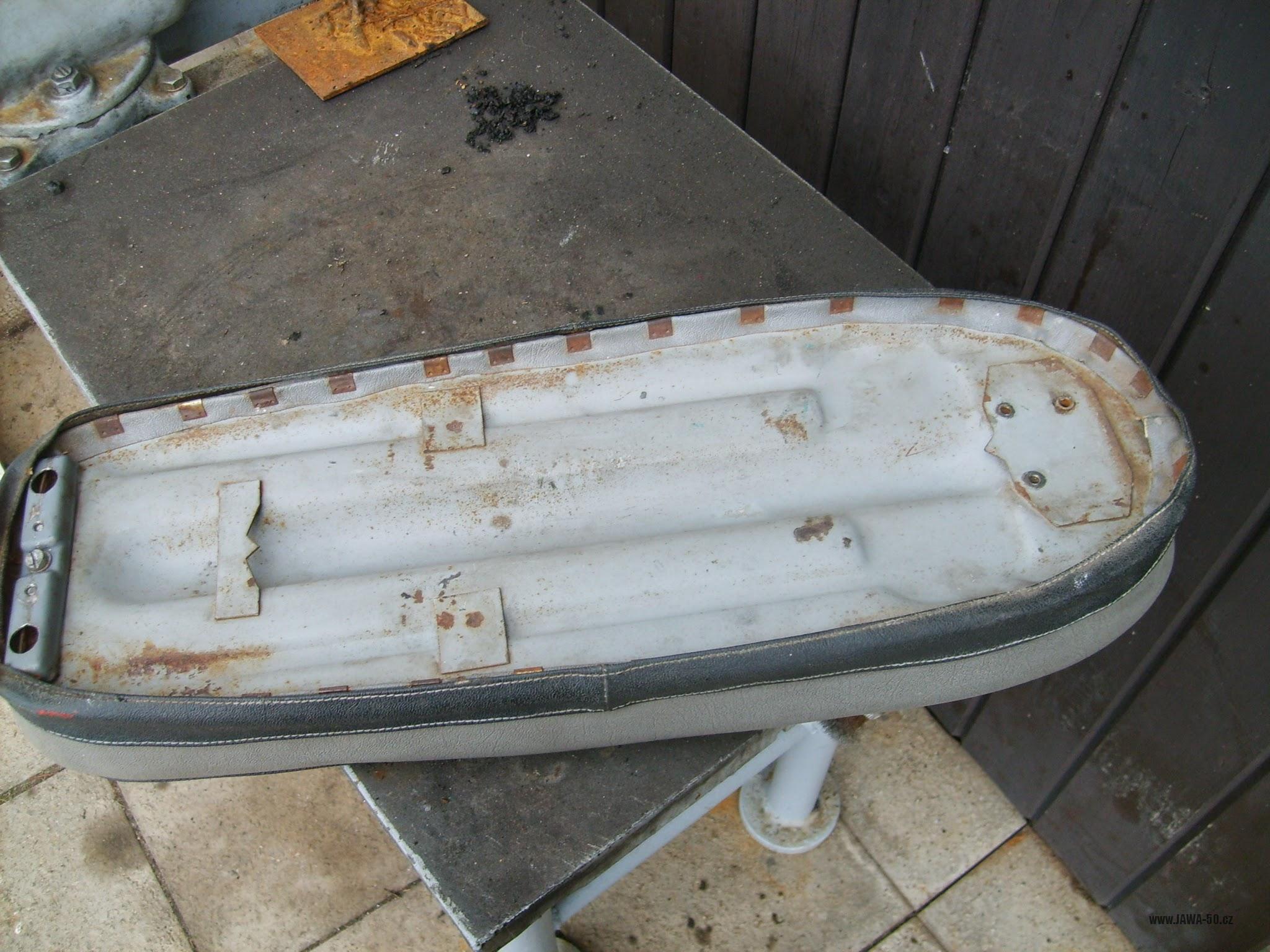

Exportní provedení pro (východní) Německo. Popruh přes sedadlo, používaný jen na vývozních kusech. Šroub uchycení nádrže je nahrazen závitem navařeným zespoda do rámu. Fotky na konci galerie.

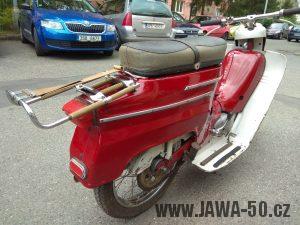

Použitý nosič zavazadel byl původně určený pro Simson Schwalbe.
| Údaje | |
|---|---|
| Typ: | Jawa 05 Standard |
| Datum výroby: | XX/1965 |
| Výrobní číslo: | 625783 |
| Odstín: | ČSN 8850 „červeň višňová tmavá“ + ČSN 1089 „šeď hedvábná“ |

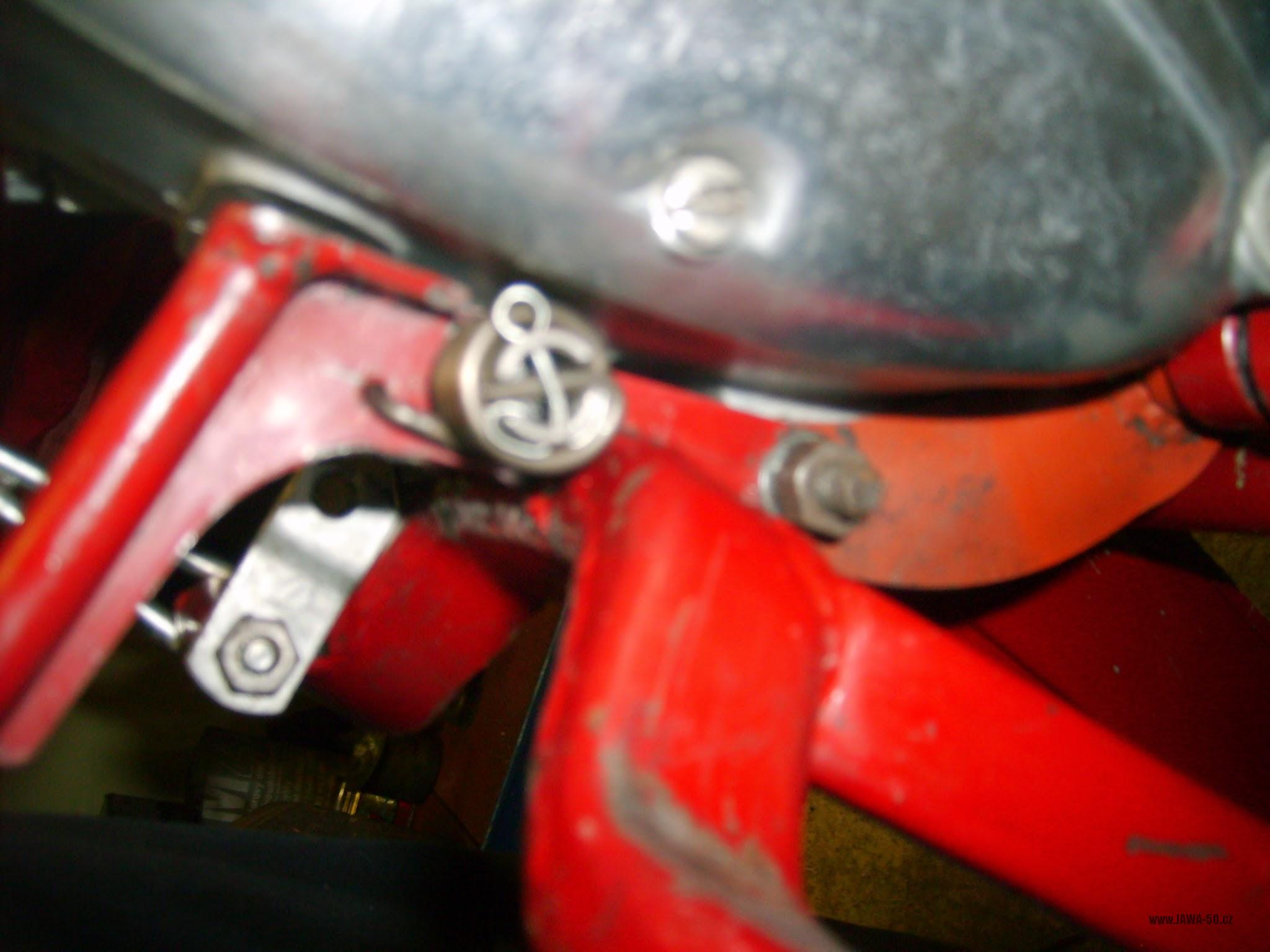

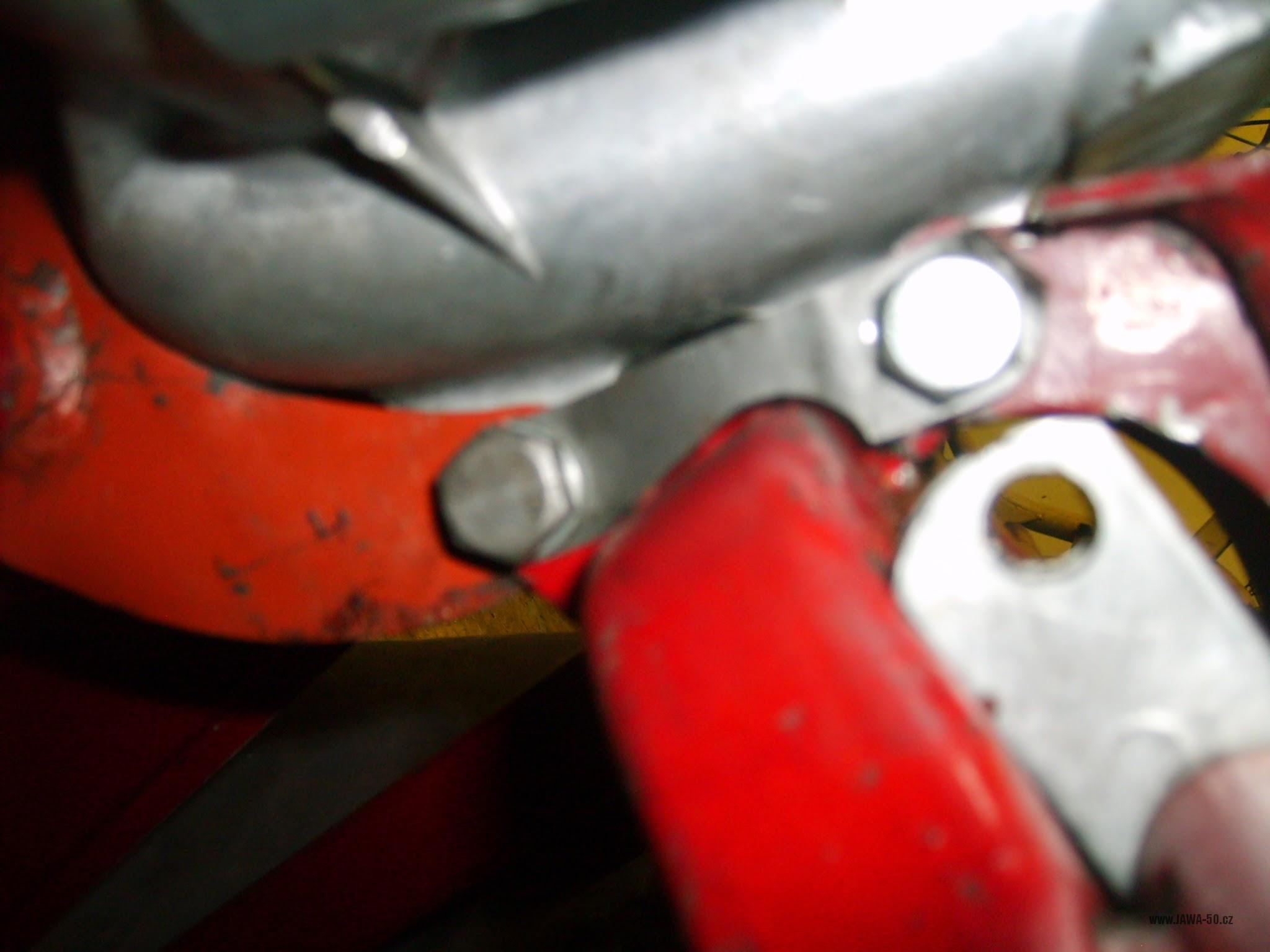

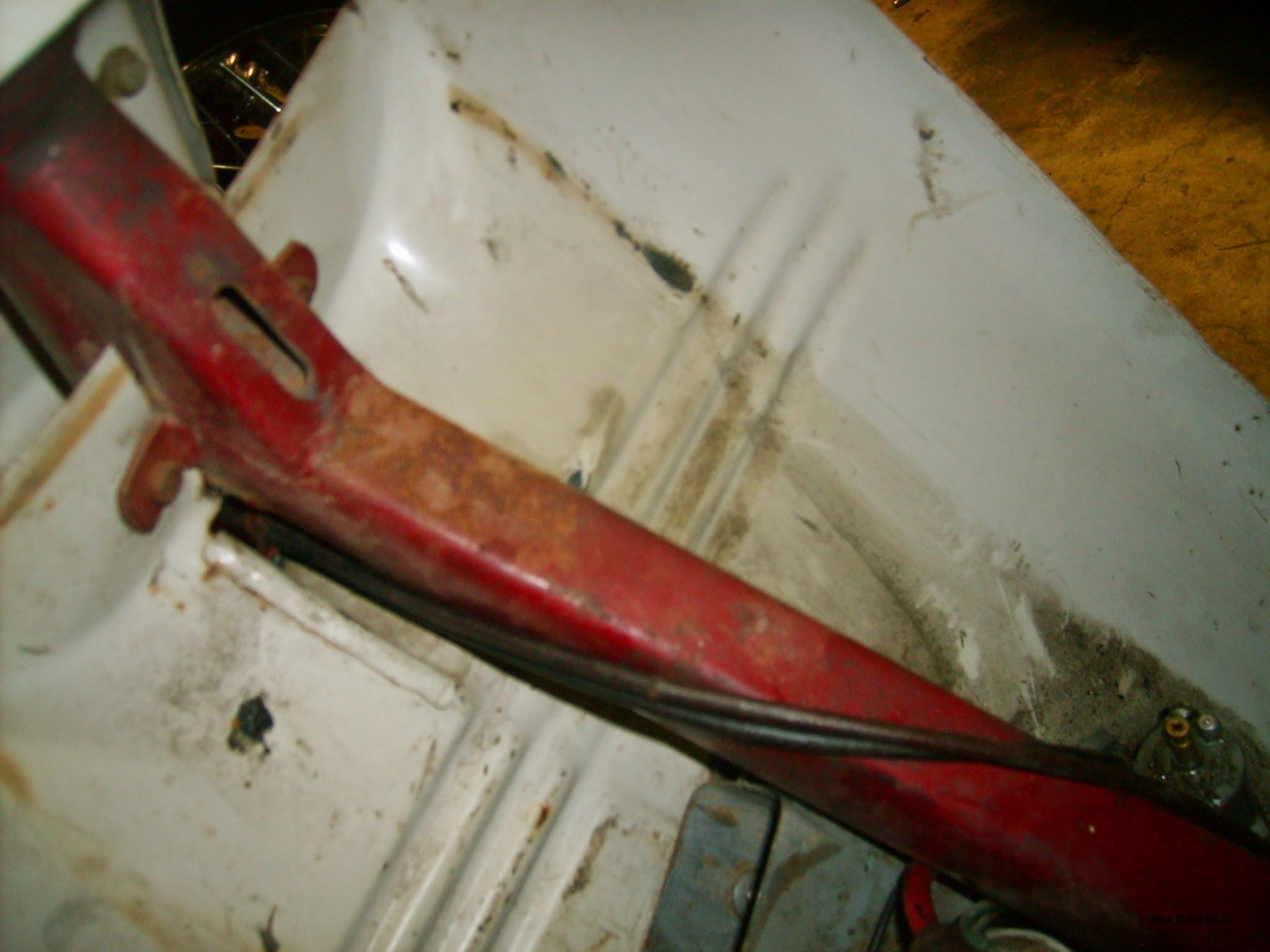

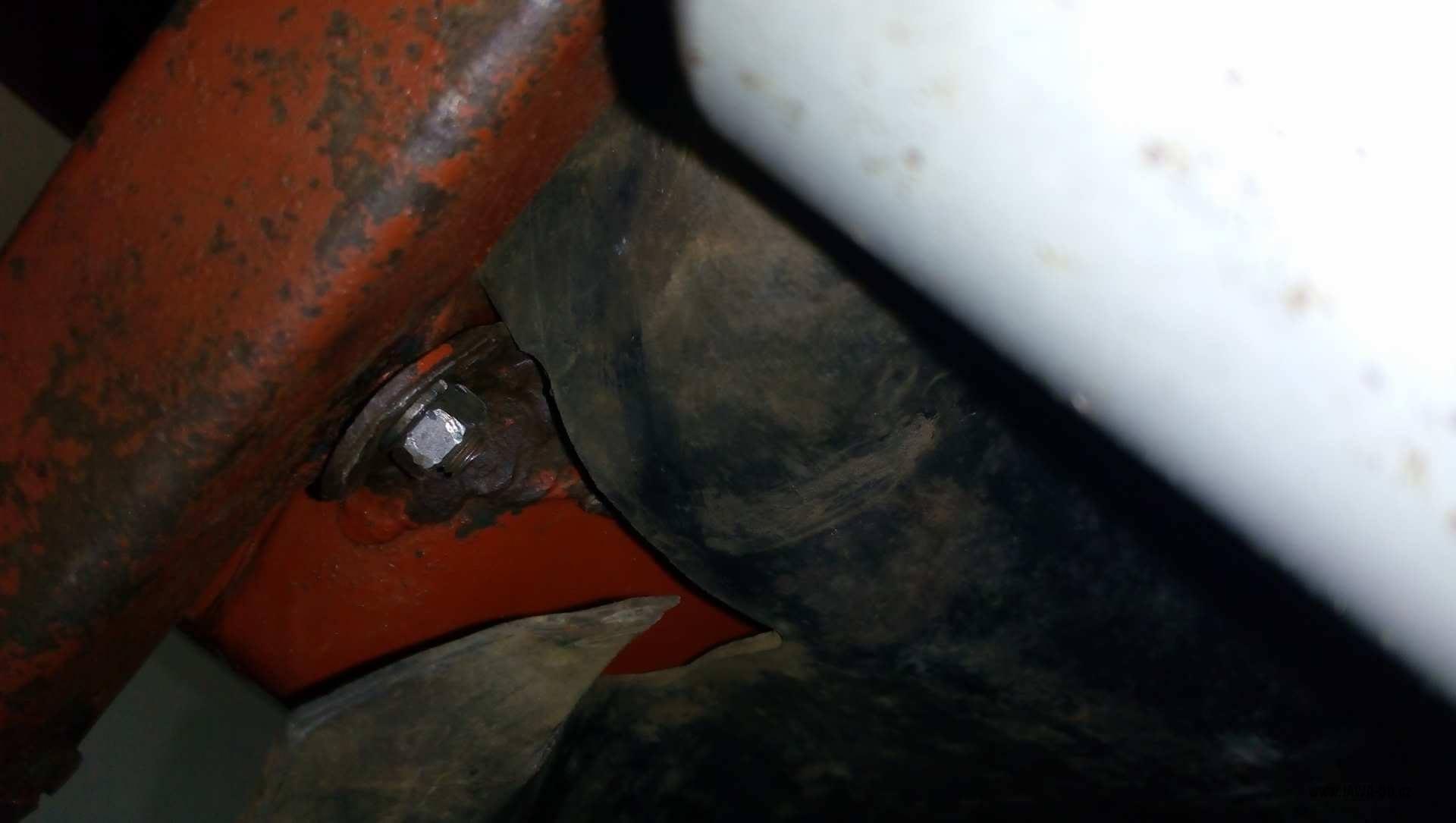

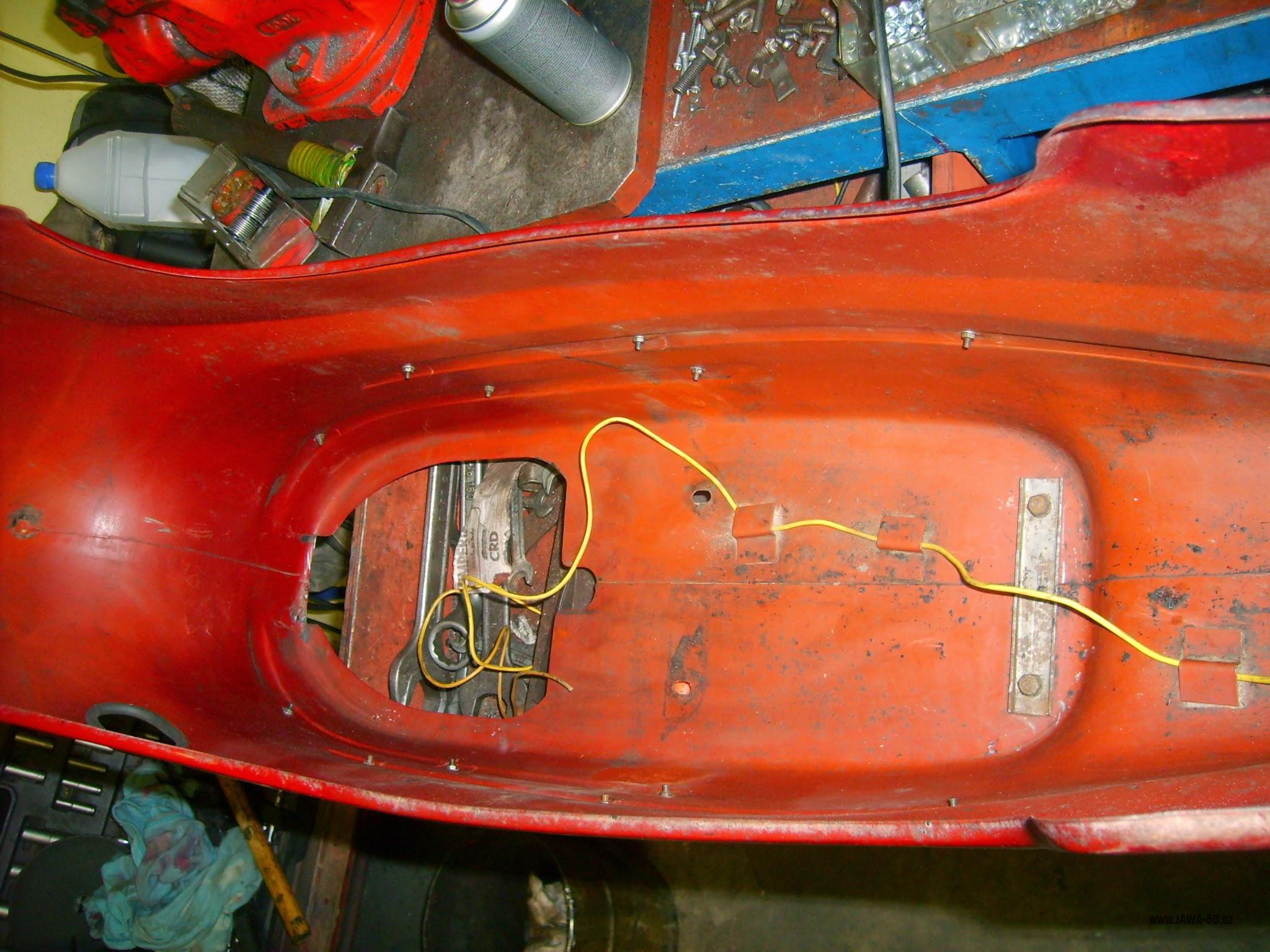

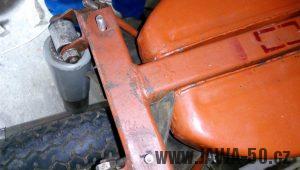

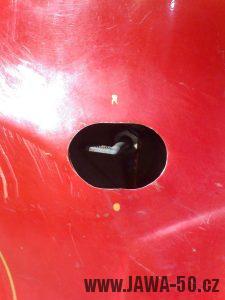

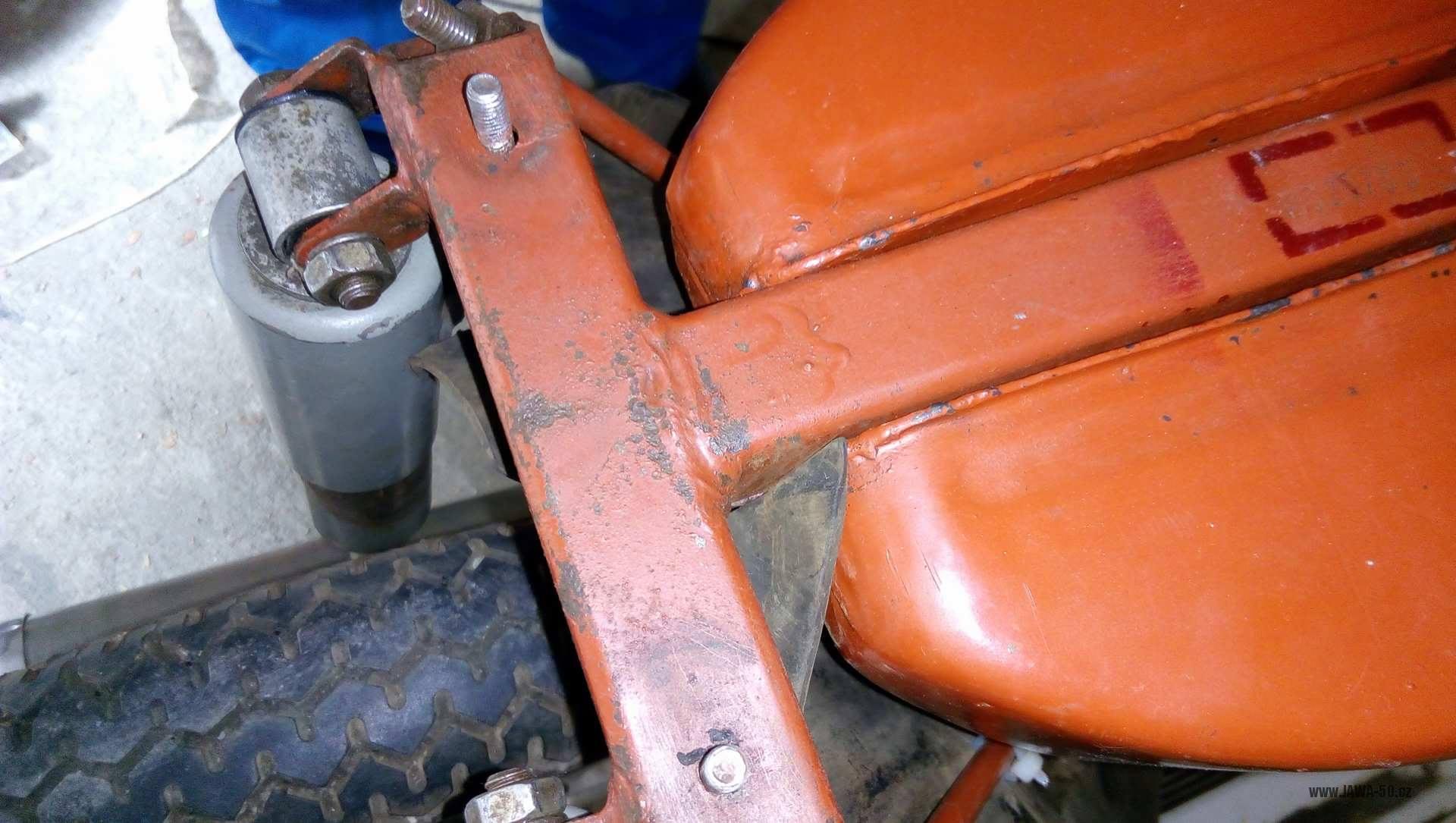

Netradiční uchycení nádrže
Kvůli přísným požadavkům zahraničních odběratelů upraveno uchycení. Zákazníci si nepřáli průchozí díru v rámu, místo toho byl závit zavařen jen zespoda do rámu.
-
- Netradiční uchycení nádrže
-
- Netradiční uchycení nádrže
Monografie: Jawa 05 Pionýr z roku 1963
Autor: Ladislav Ševčík („Pajka“)
aktualizováno: 31.5.2017
Typické prvky provedení:

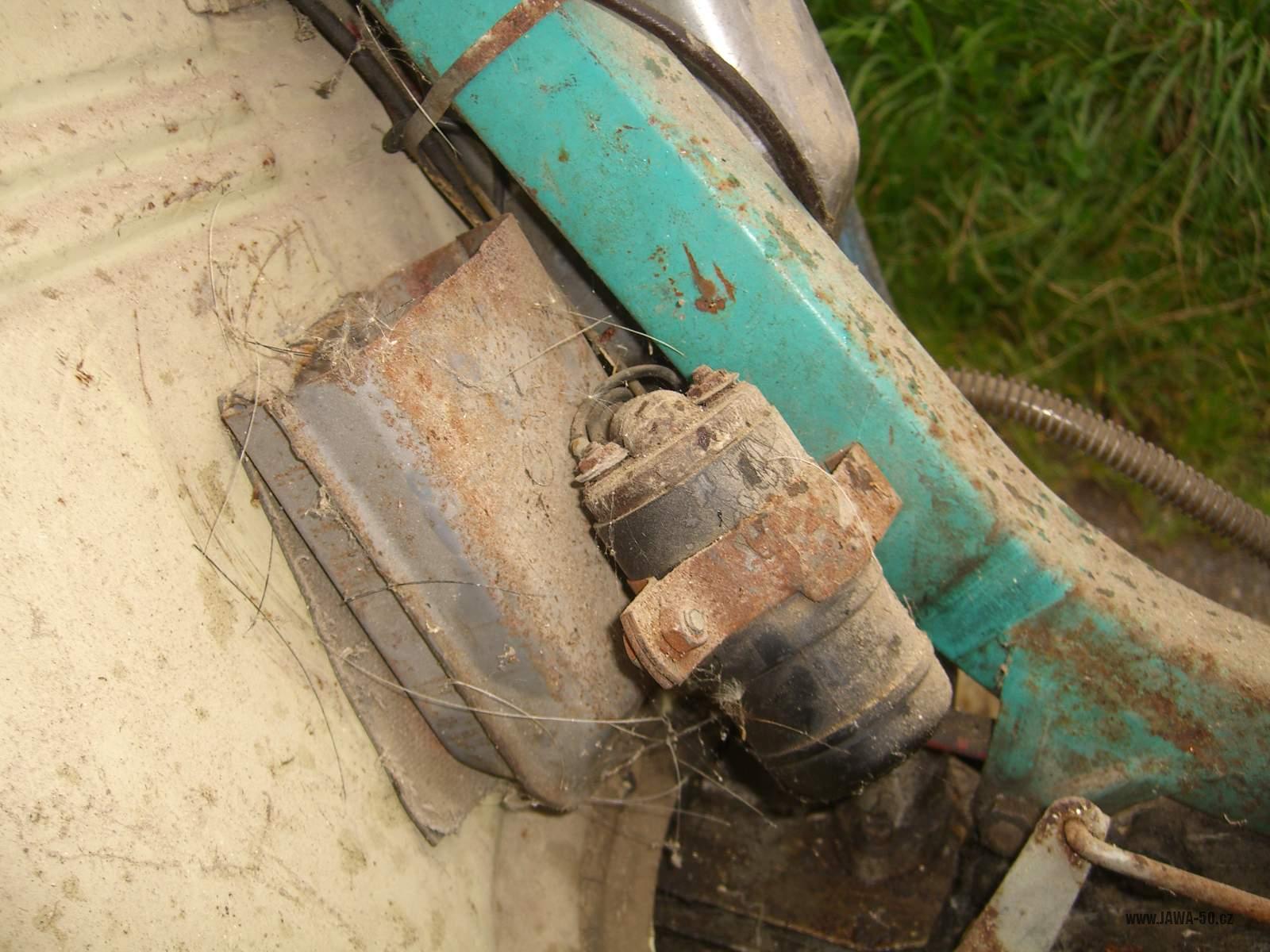

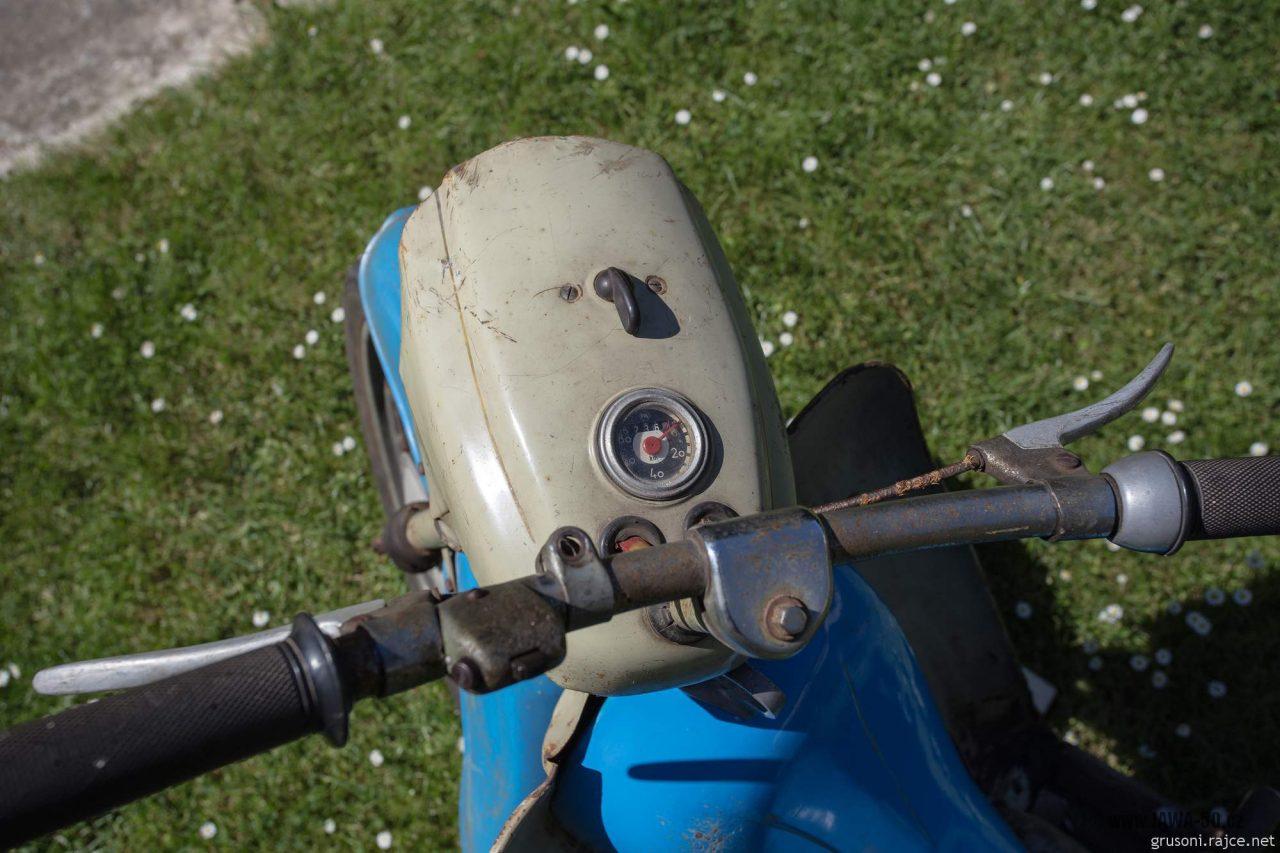

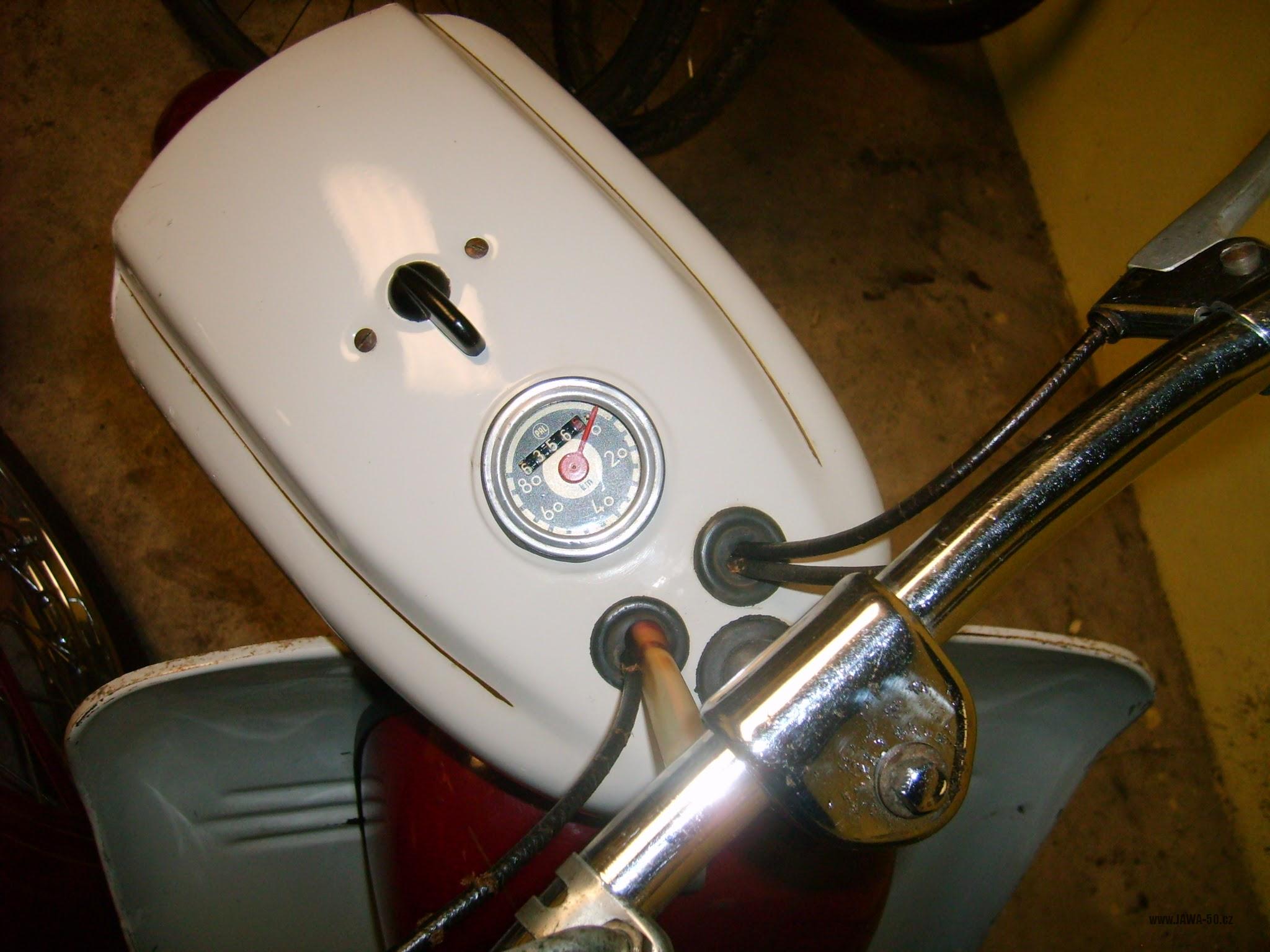

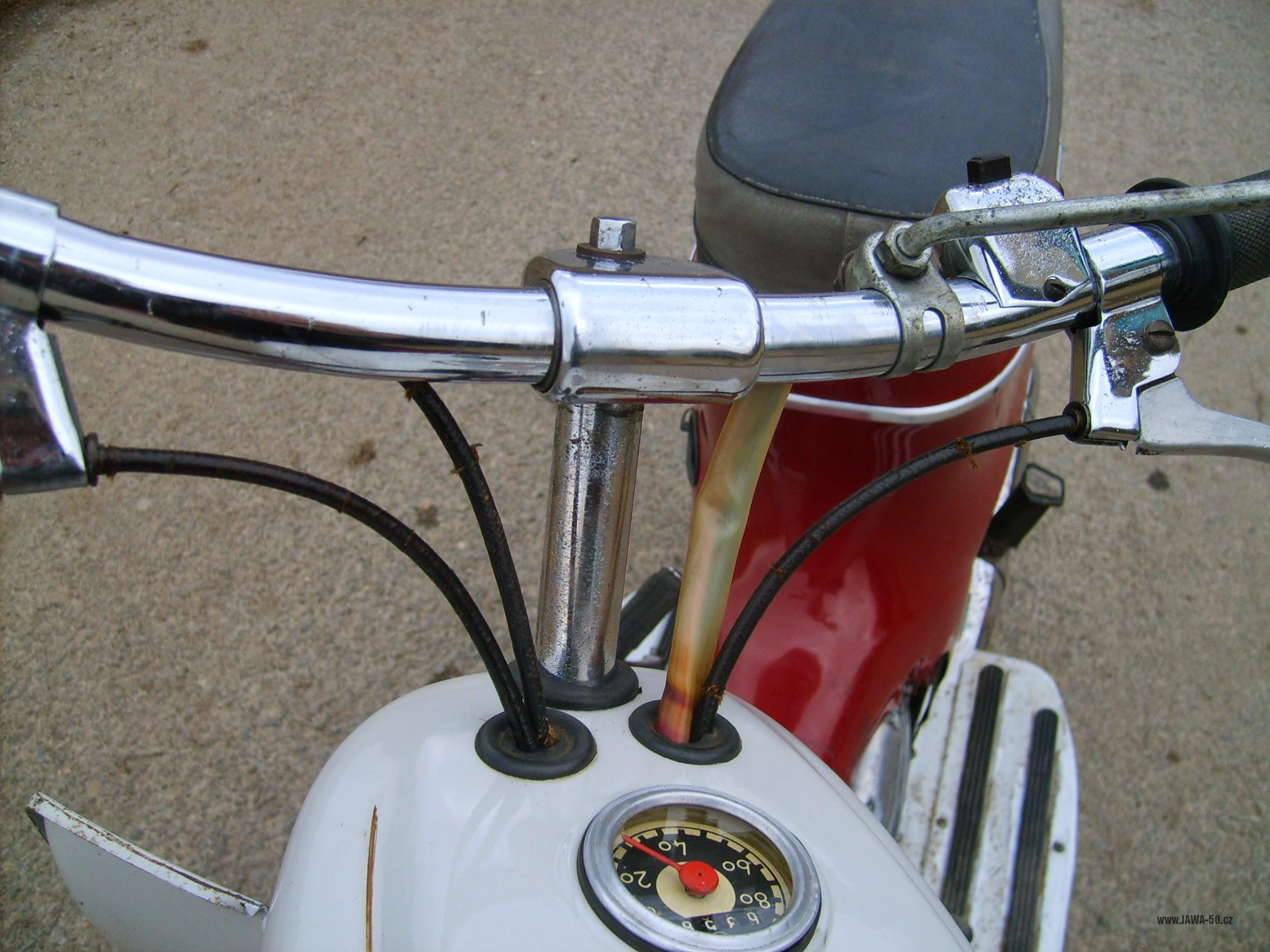

Oproti prvnímu provedení (z roku 1962) se liší tachometrem a použitím bzučáku (klaksonu) z typu Jawa 555 (uplatnění nevyužitých zásob).
| Údaje | |
|---|---|
| Typ: | Jawa 05 |
| Datum výroby: | 1963 |
| Výrobní číslo: | 530689 |
| Odstín: | ČSN 8850 „Červeň višňová tmavá“ + ČSN 1089 „Šeď hedvábná“ |
-

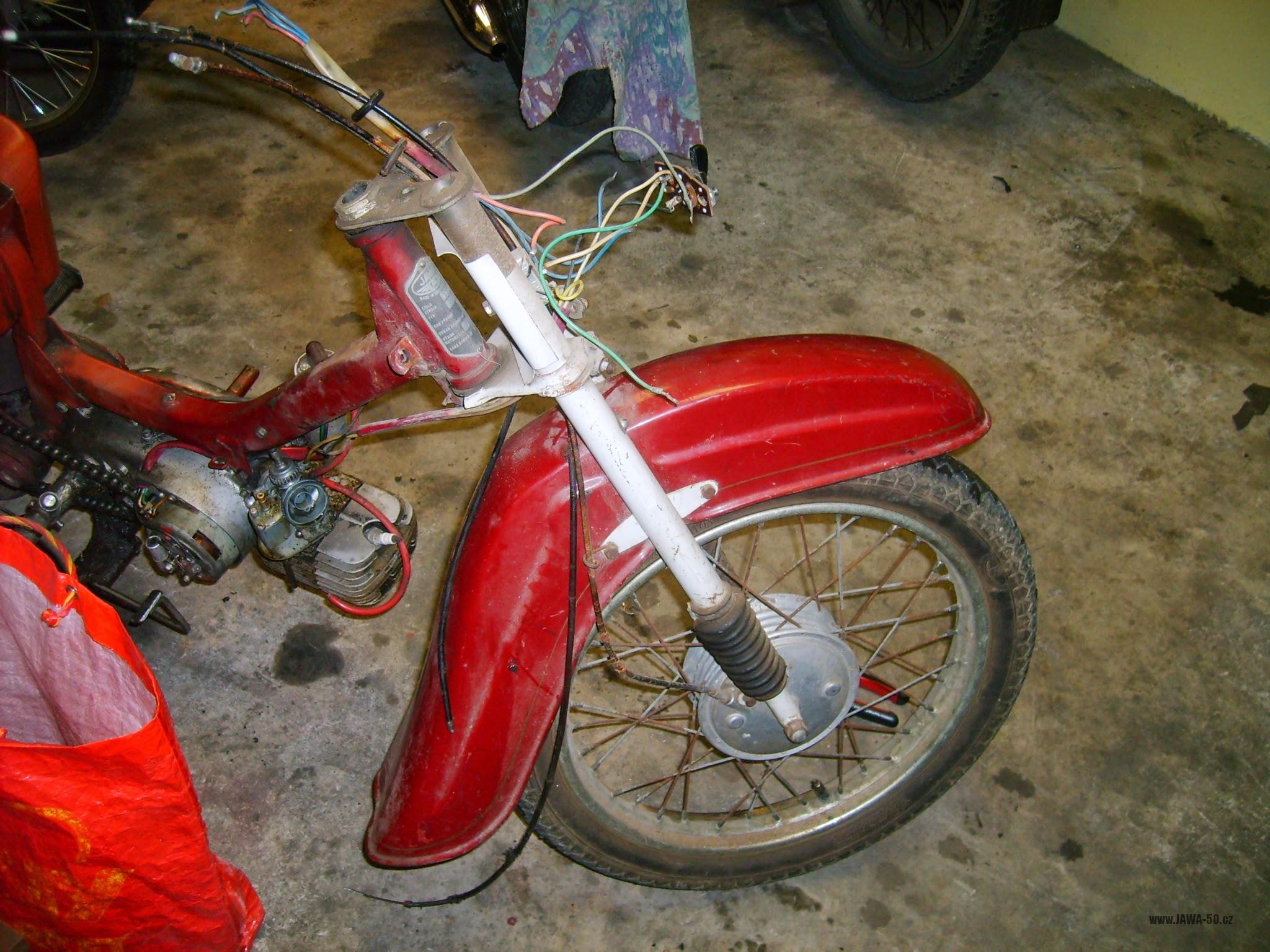

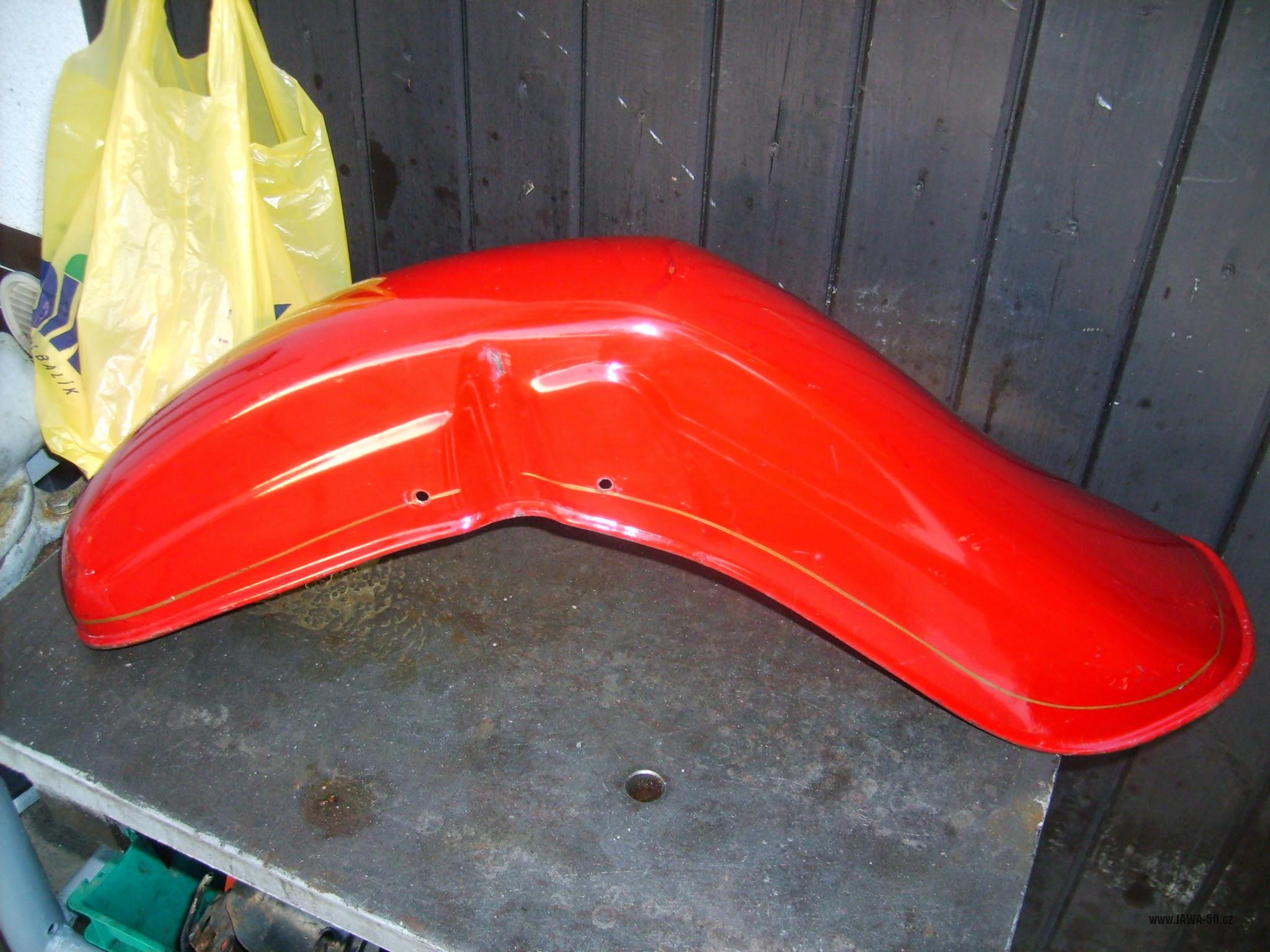

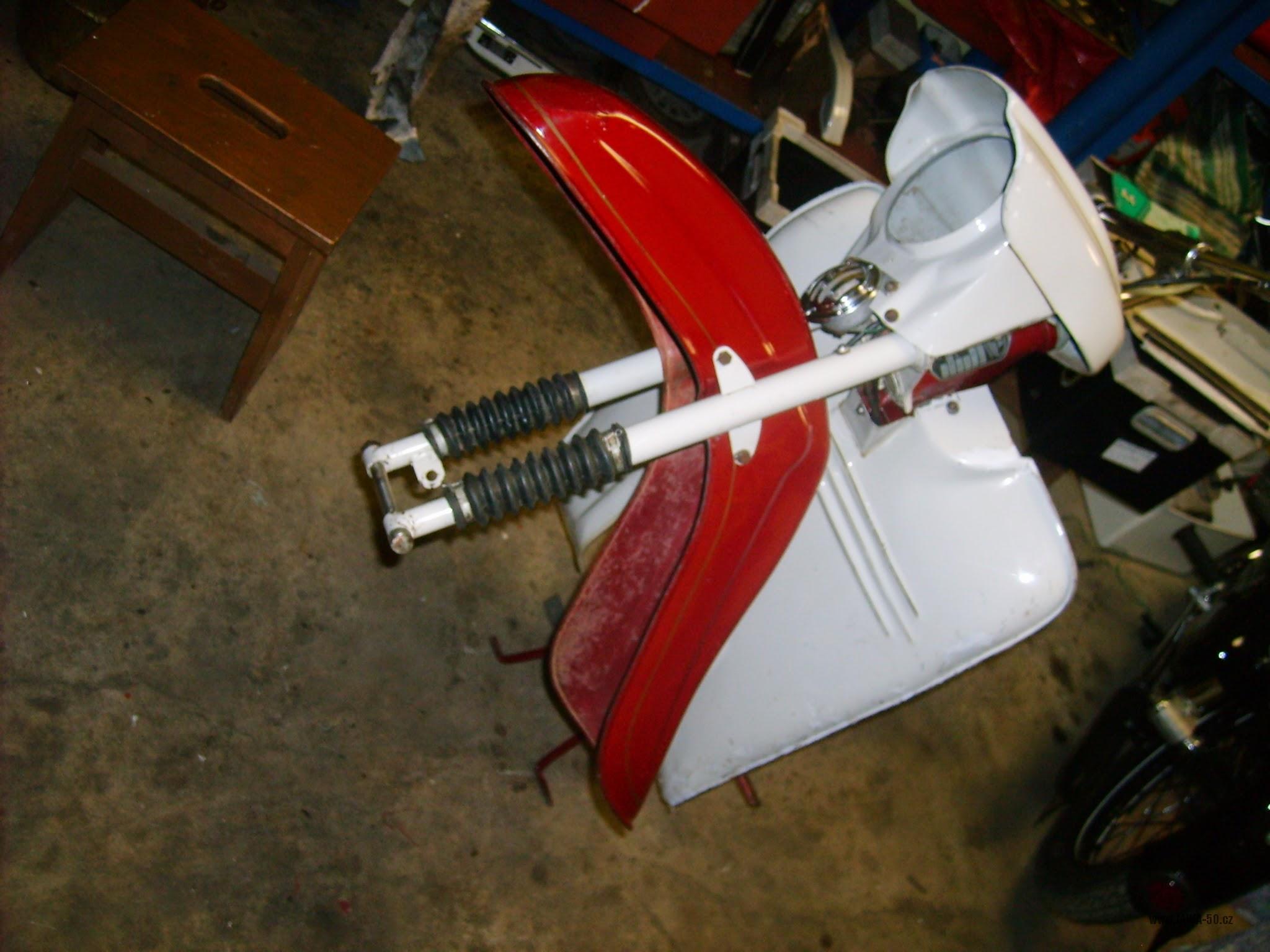

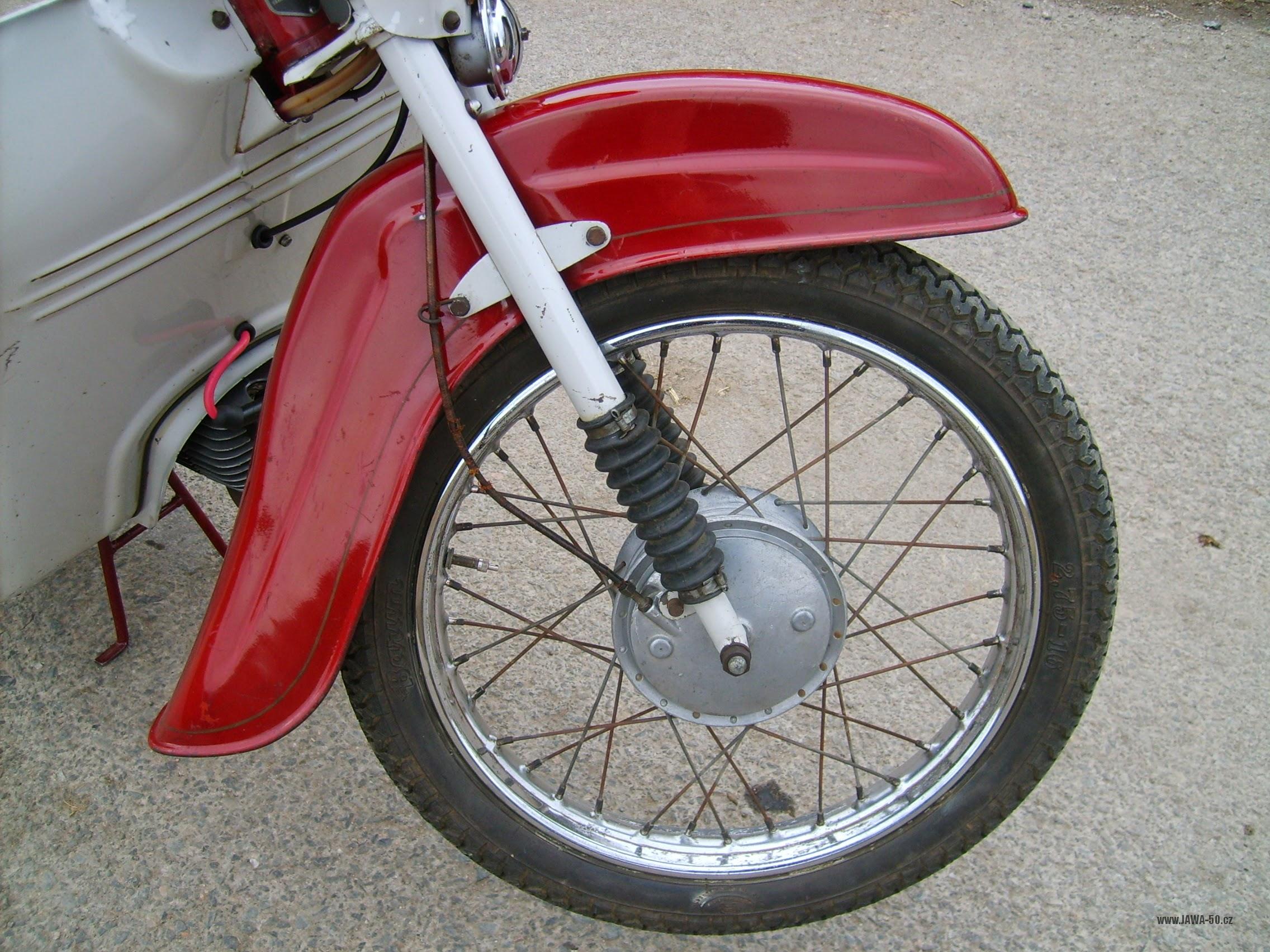

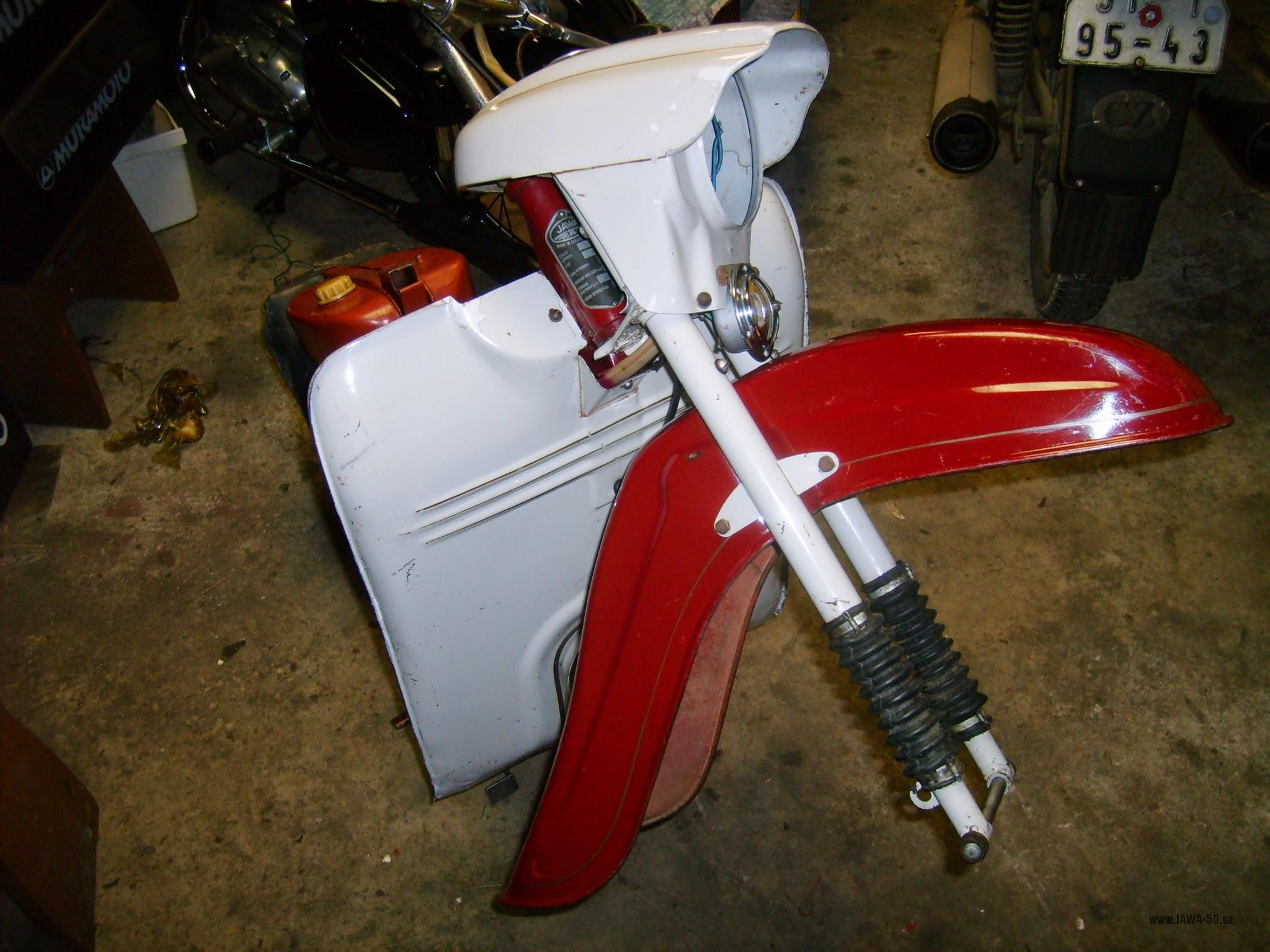

- Nový typ předního blatníku Jawa 05

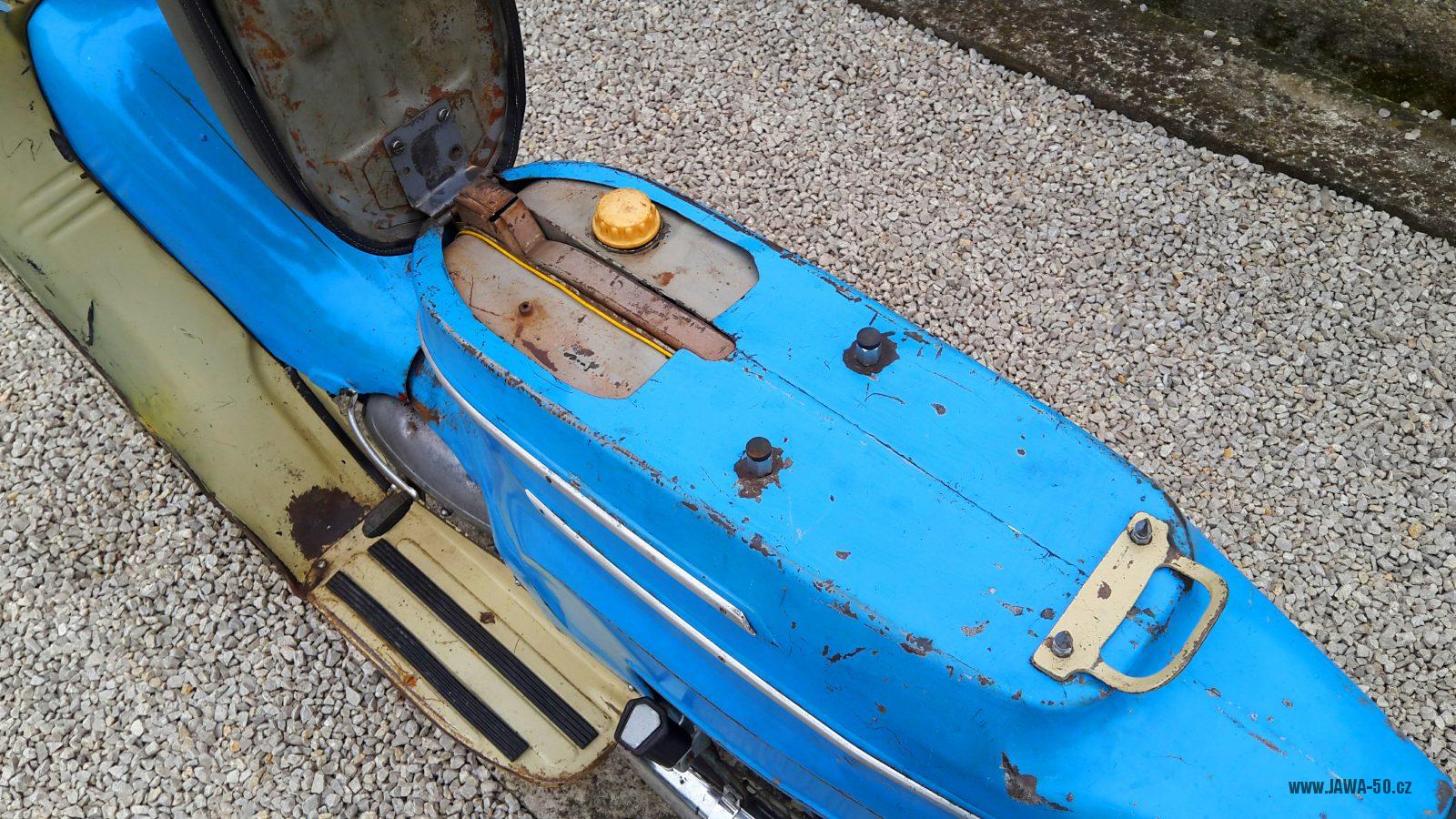

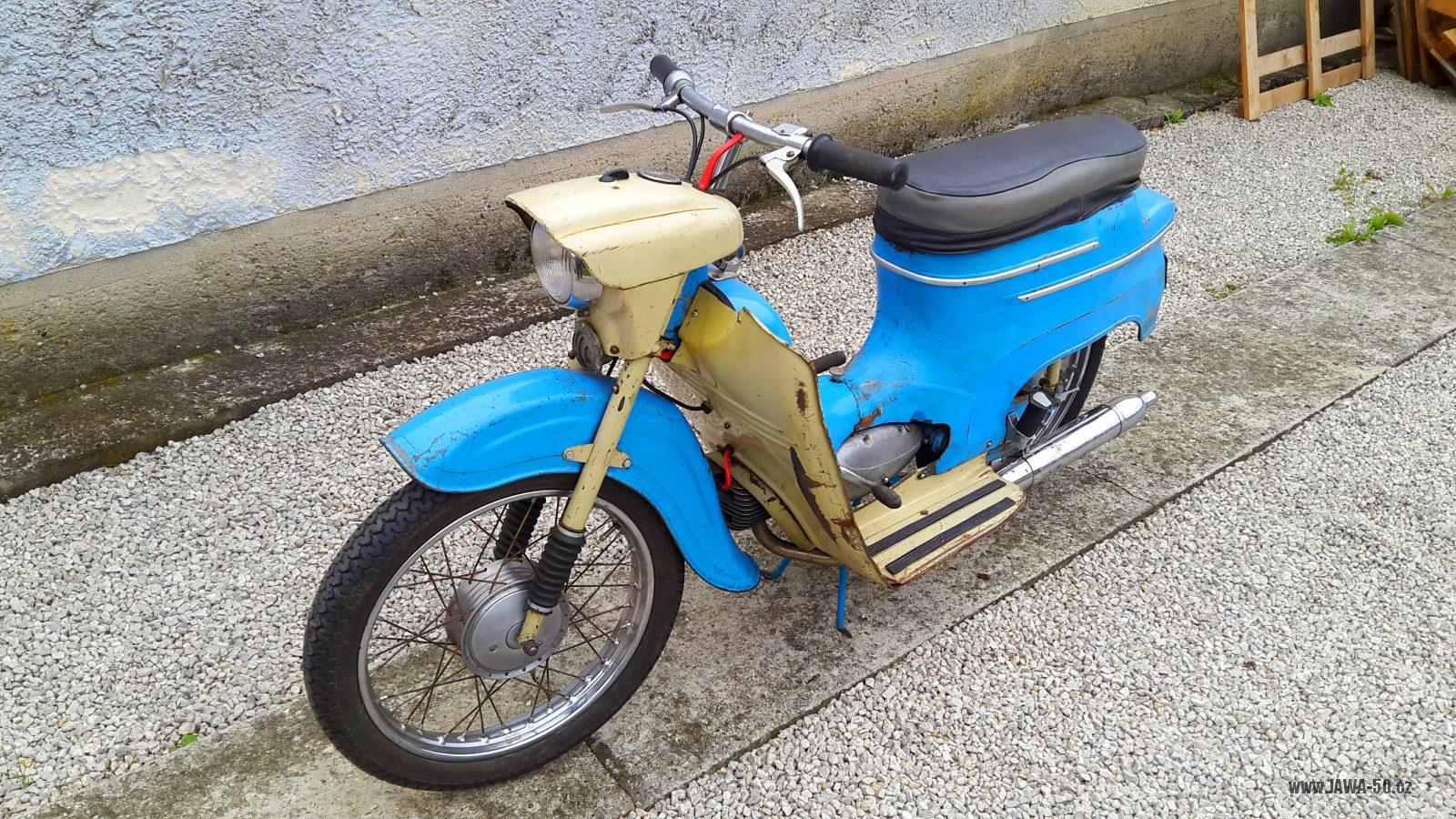

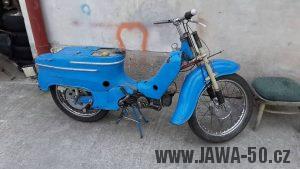

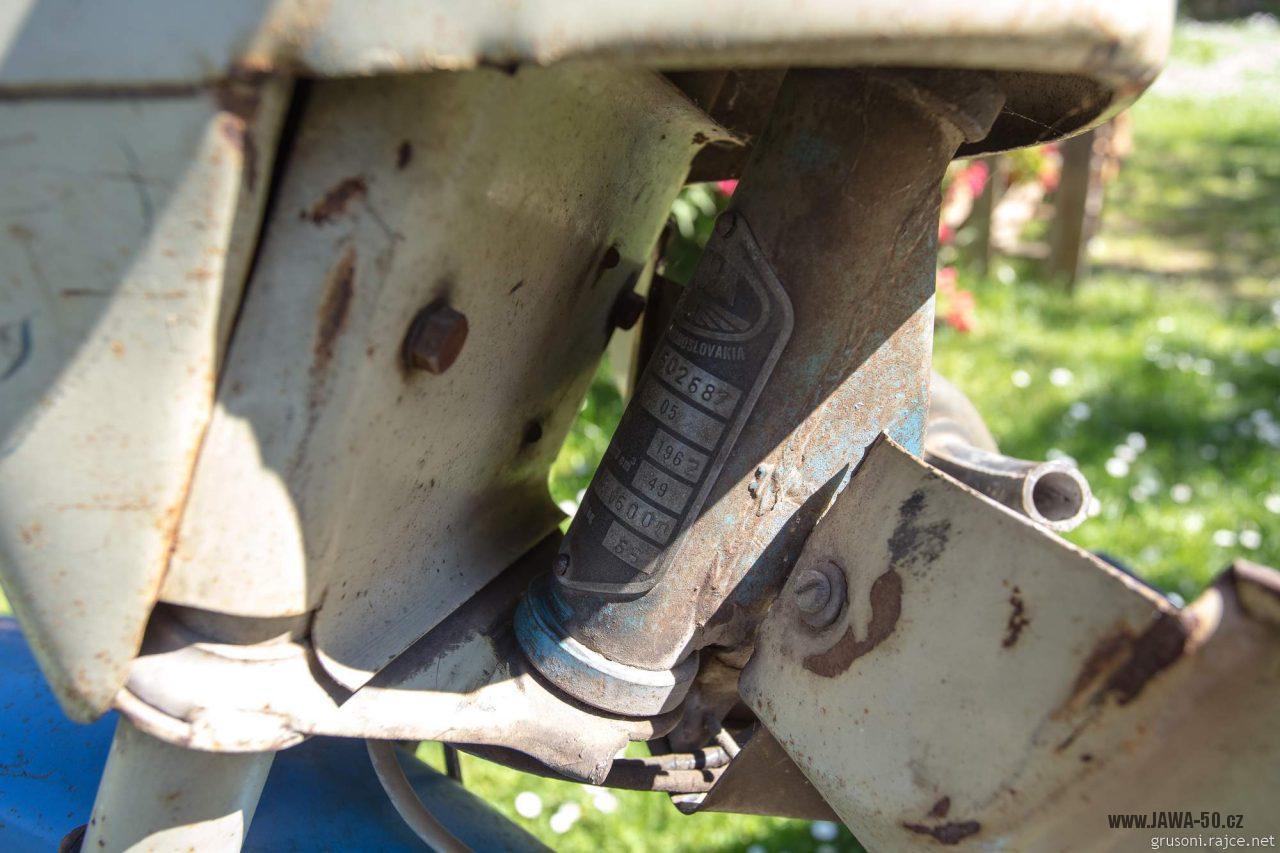

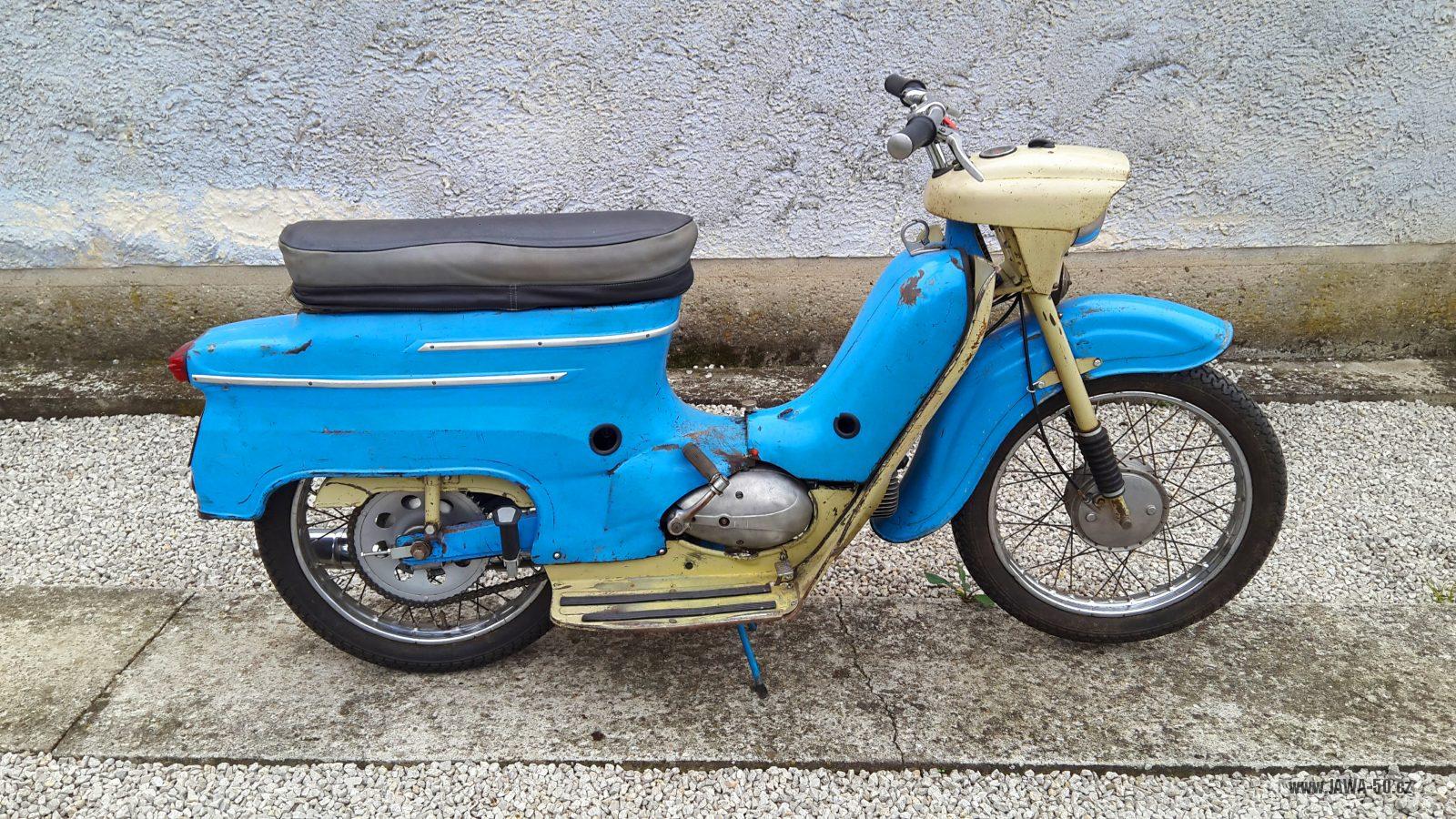

Monografie: Jawa 05 Pionýr z roku 1962
Autor: Ladislav Ševčík („Pajka“)
aktualizováno: 15.6.2017
Typické prvky provedení:

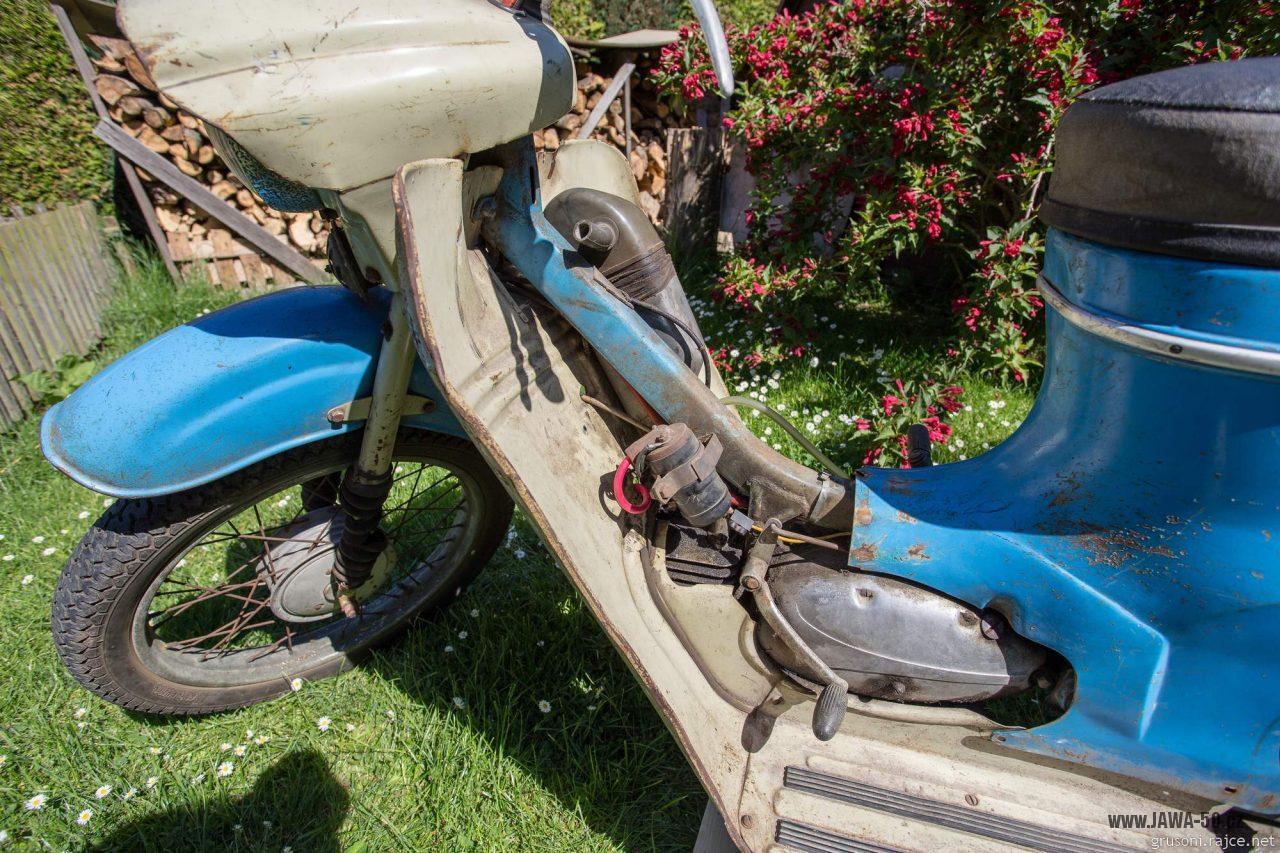

První provedení modelu Jawa 05.
| Údaje | |
|---|---|
| Typ: | Jawa 05 |
| Datum výroby: | 1962 |
| Výrobní číslo: | 502687 |
| Odstín: | ČSN 4212 „Jasně modrá“ |

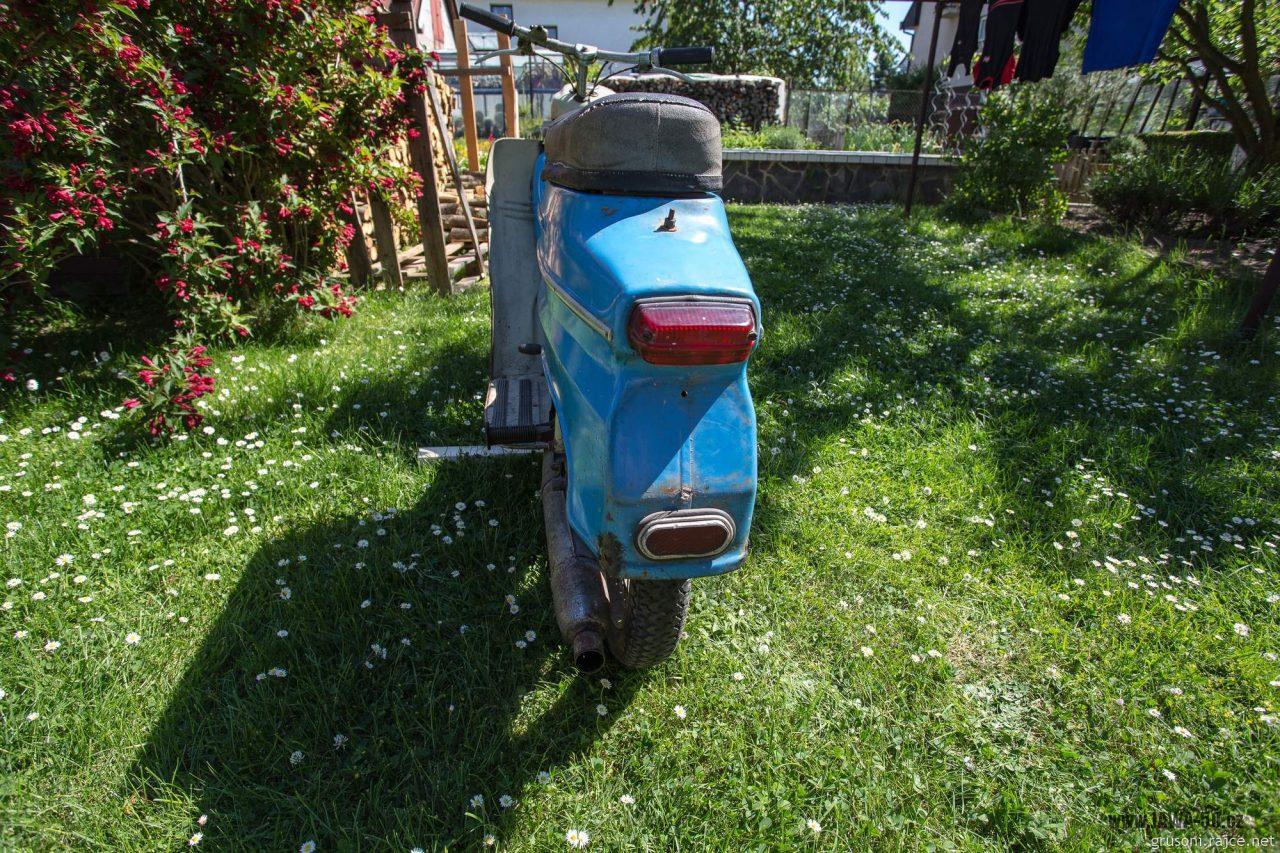

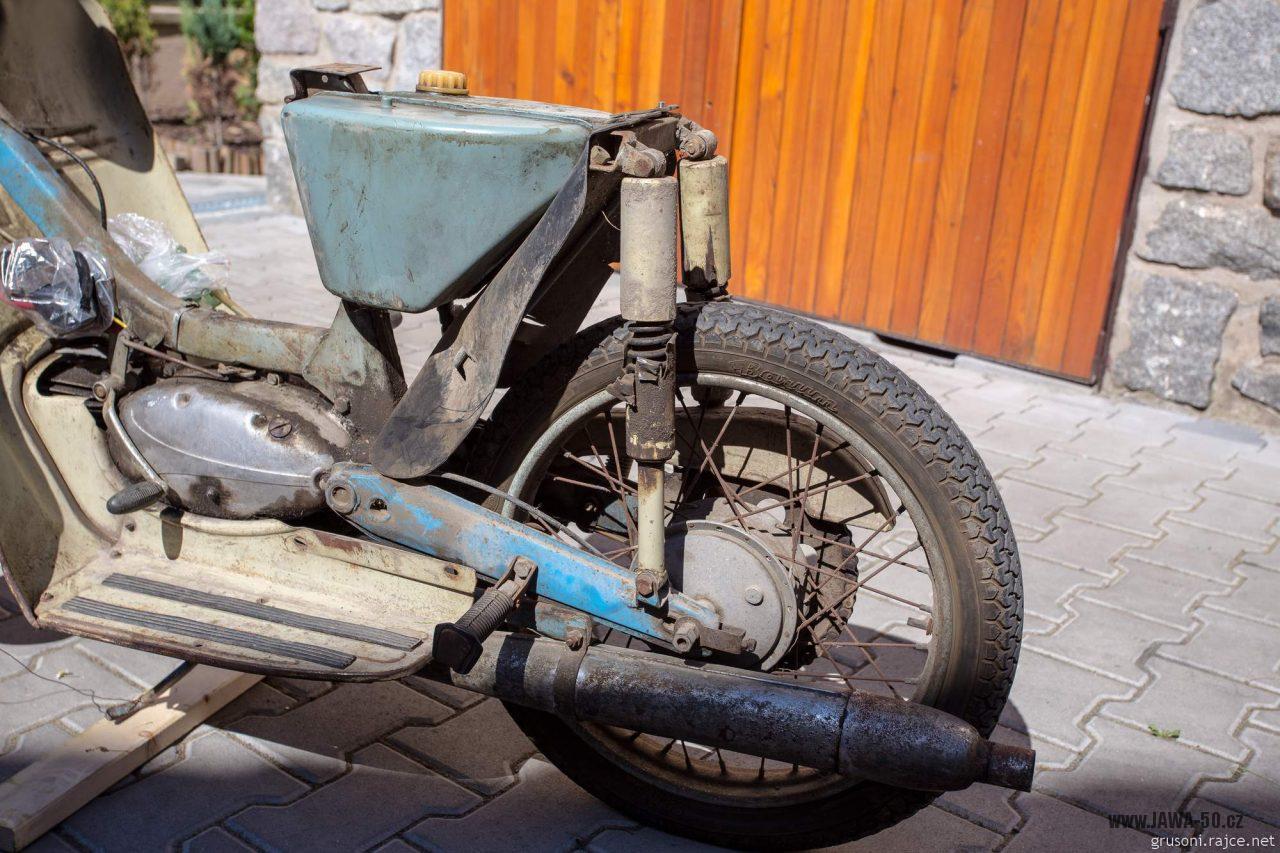

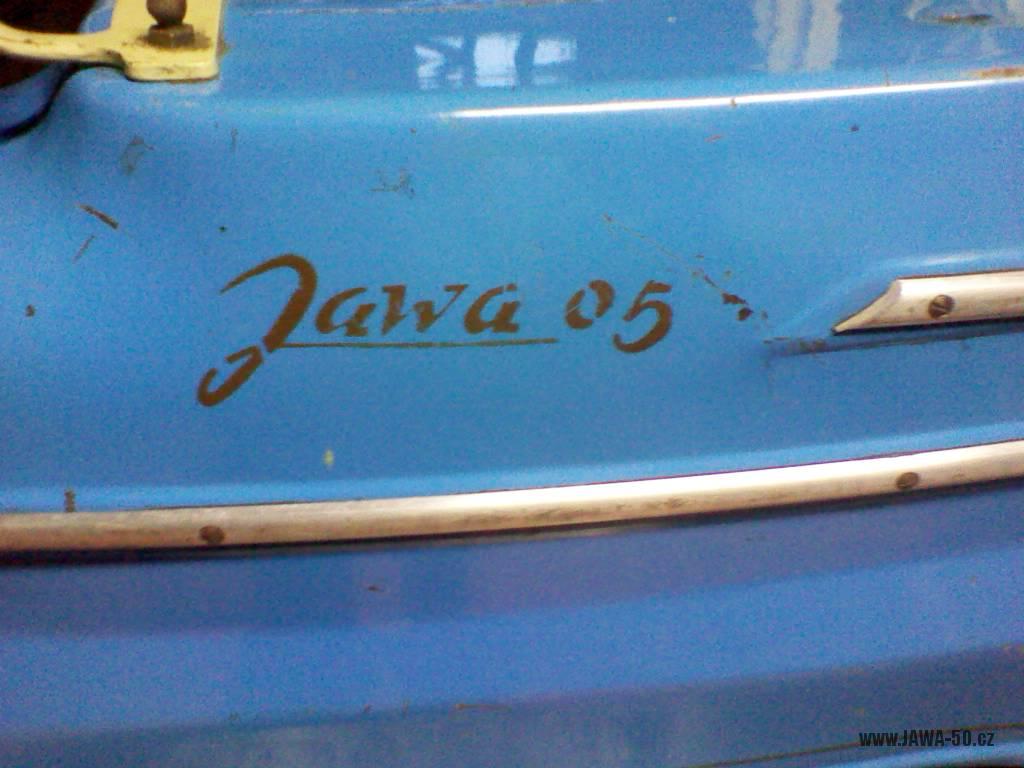

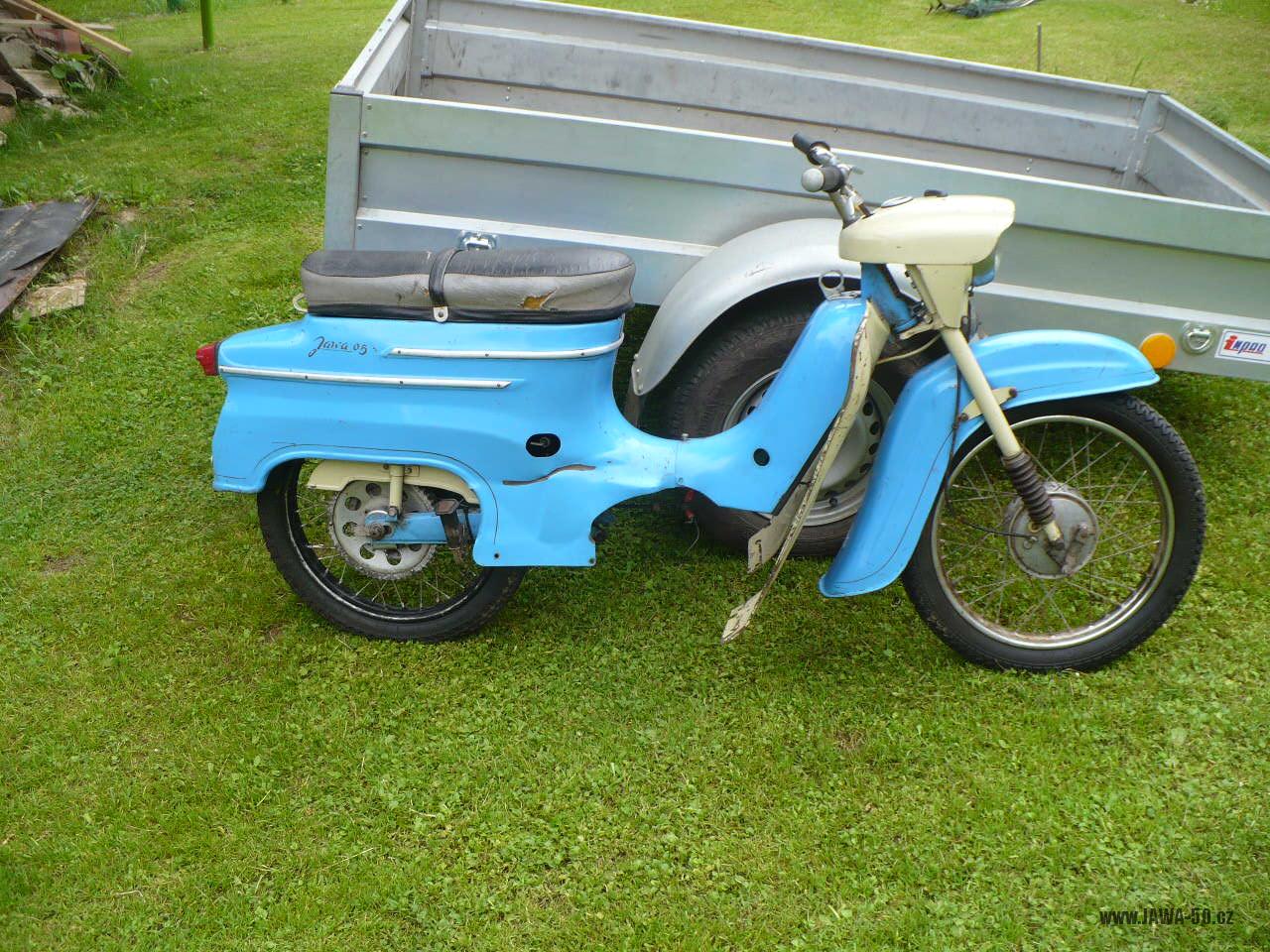

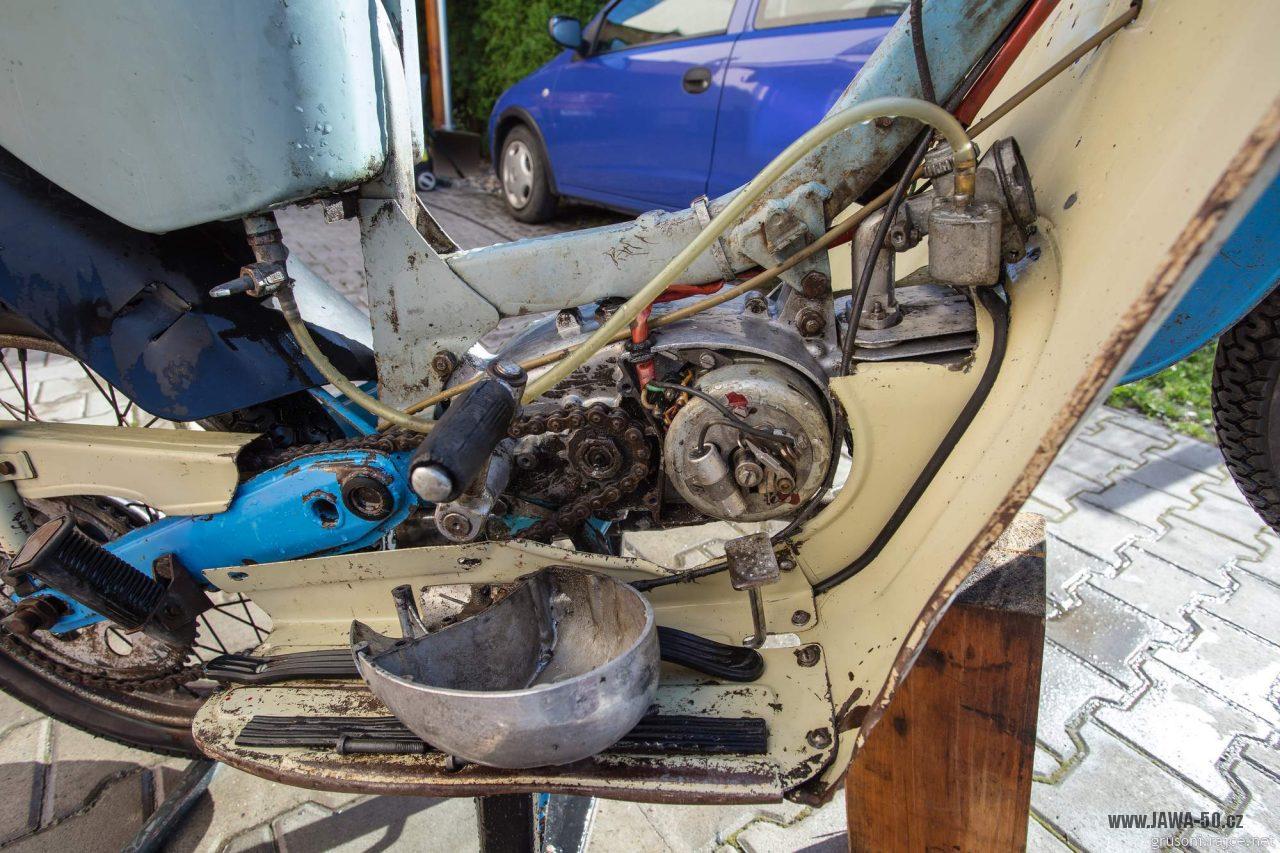

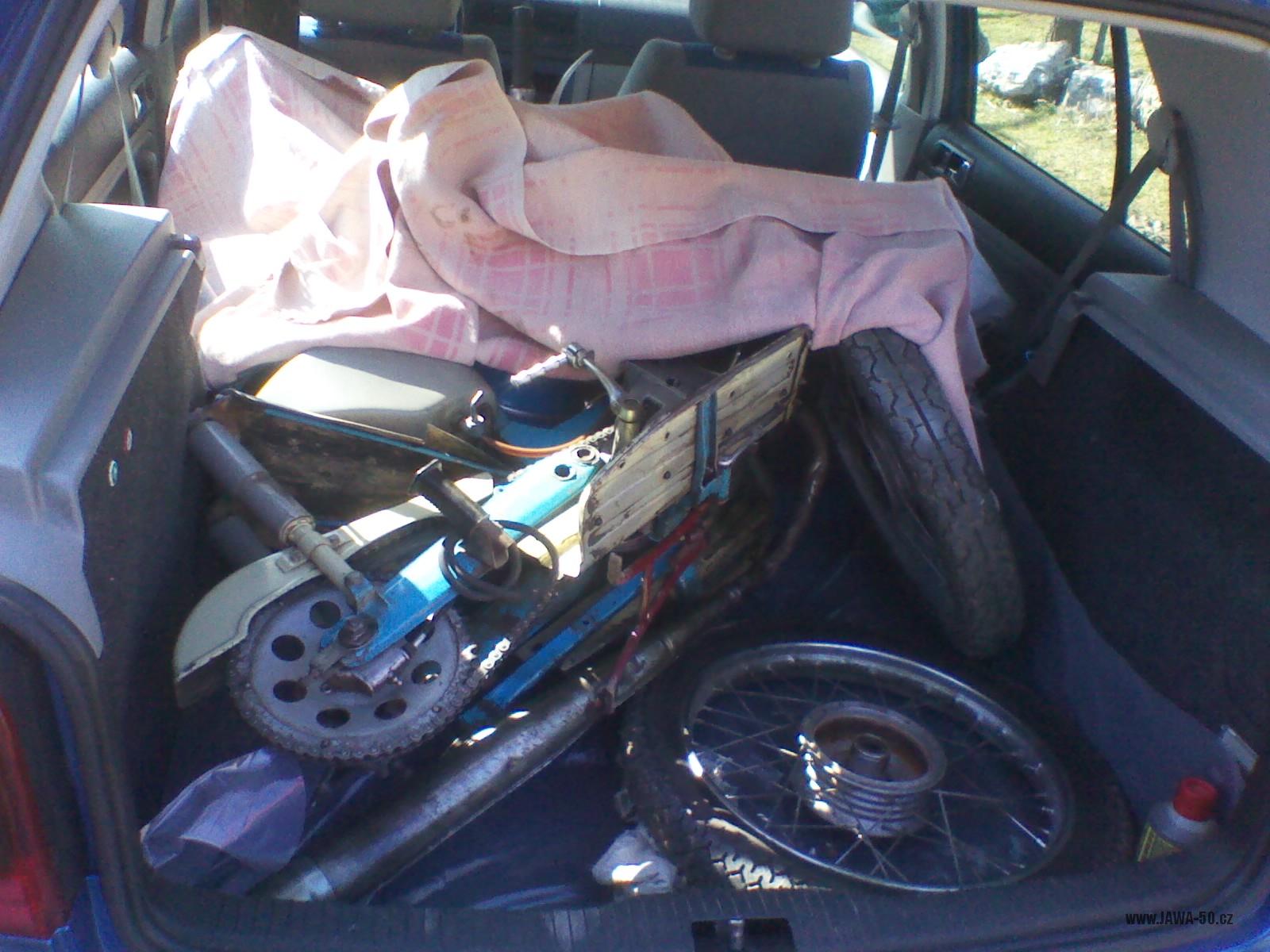

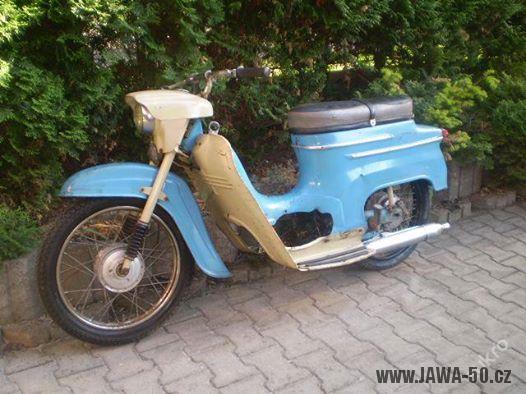

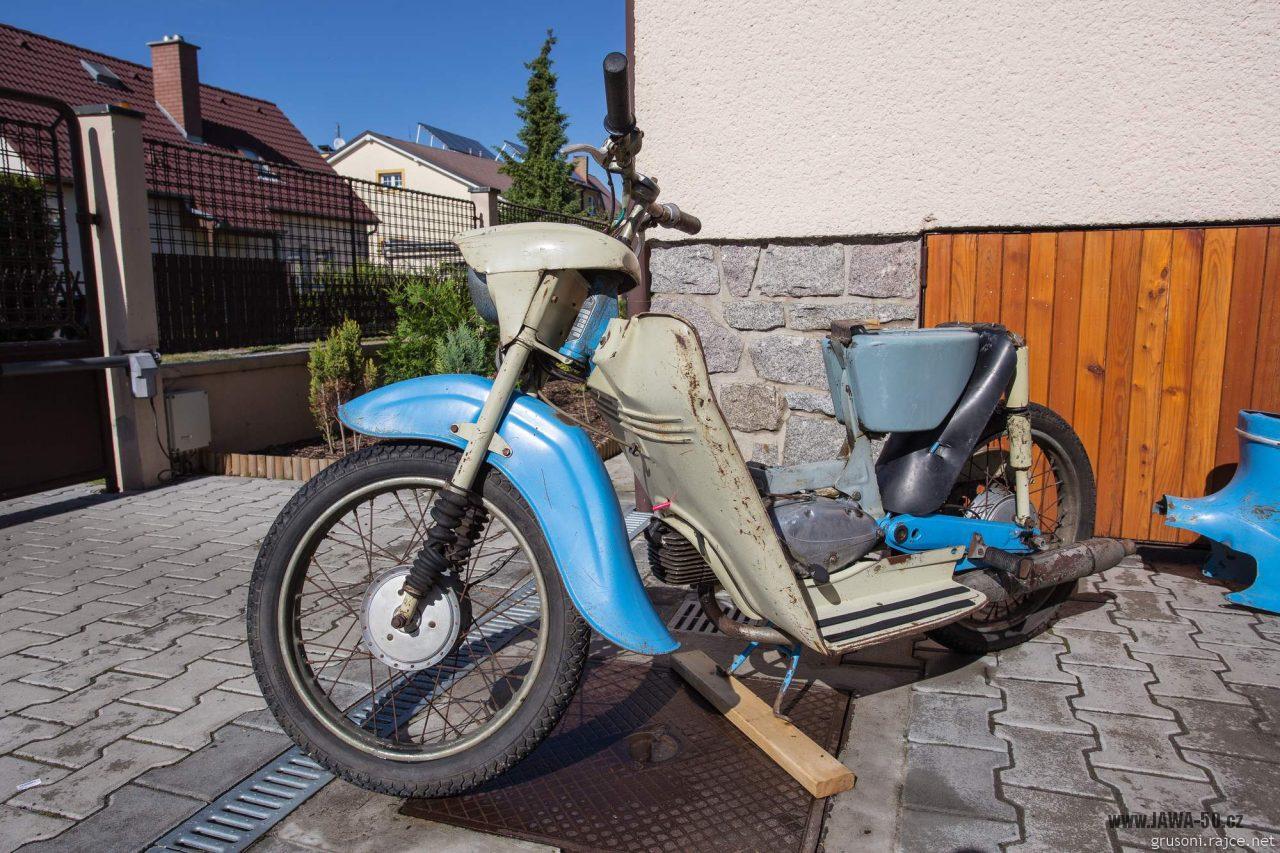

Monografie: Jawa 05 z roku 1964
Autor: Ladislav Ševčík („Pajka“)
aktualizováno: 25.5.2017
Typické prvky přechodného provedení:

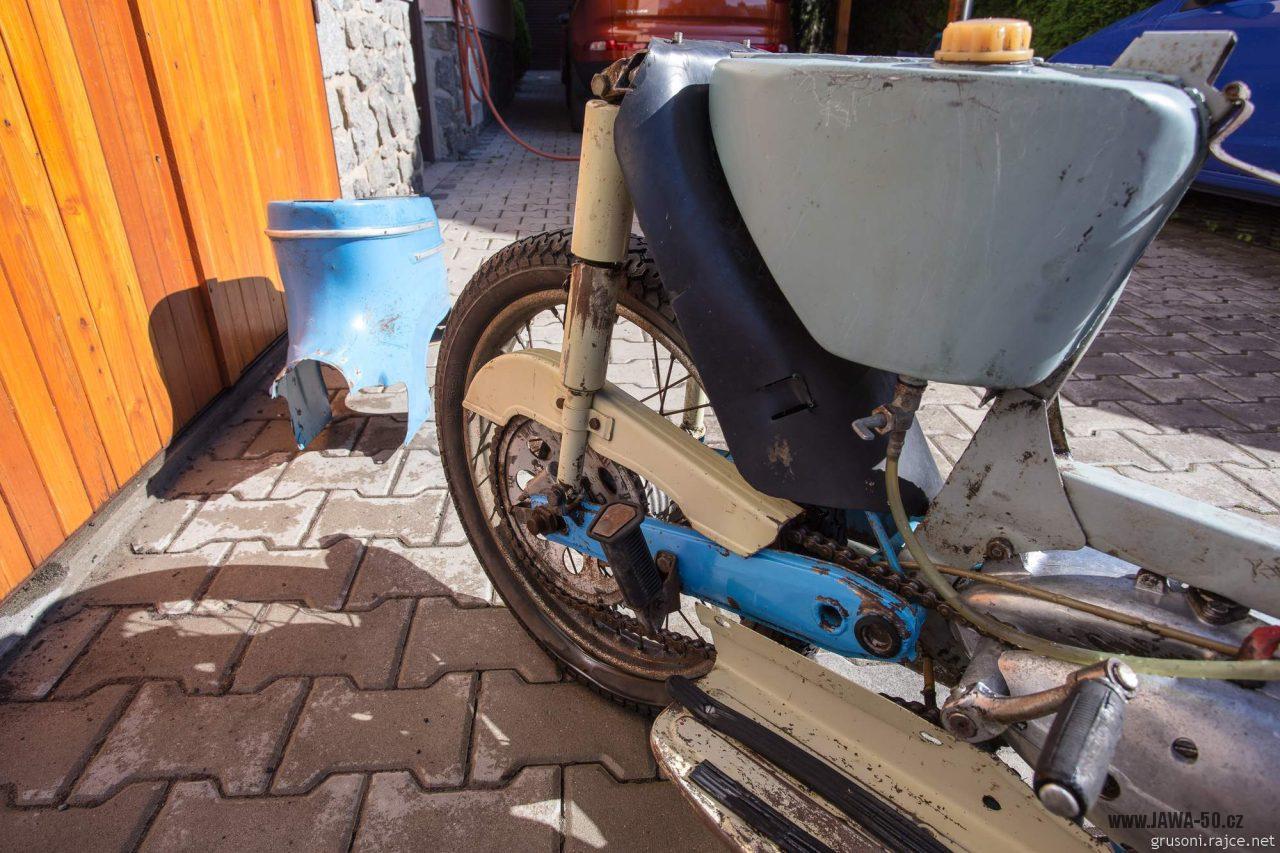

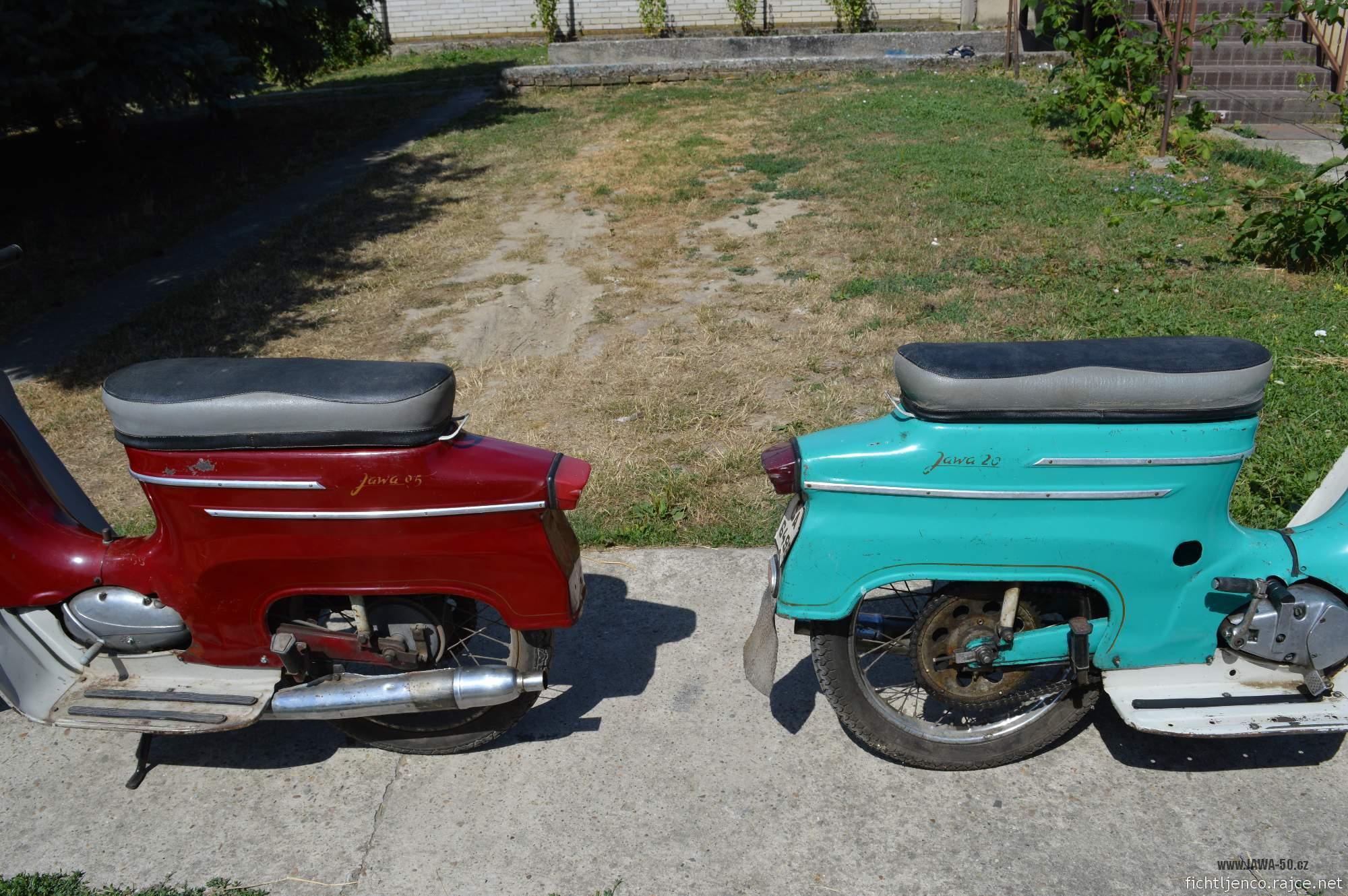

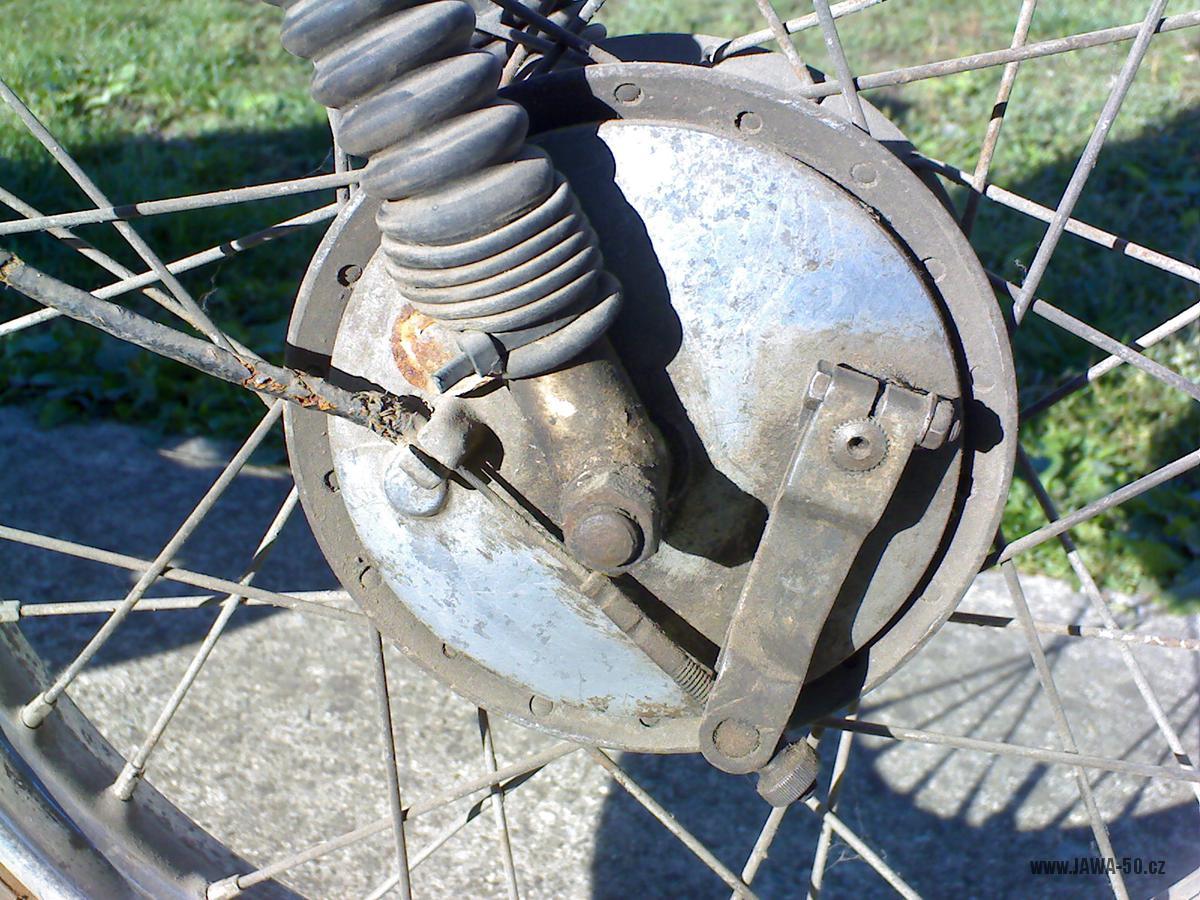

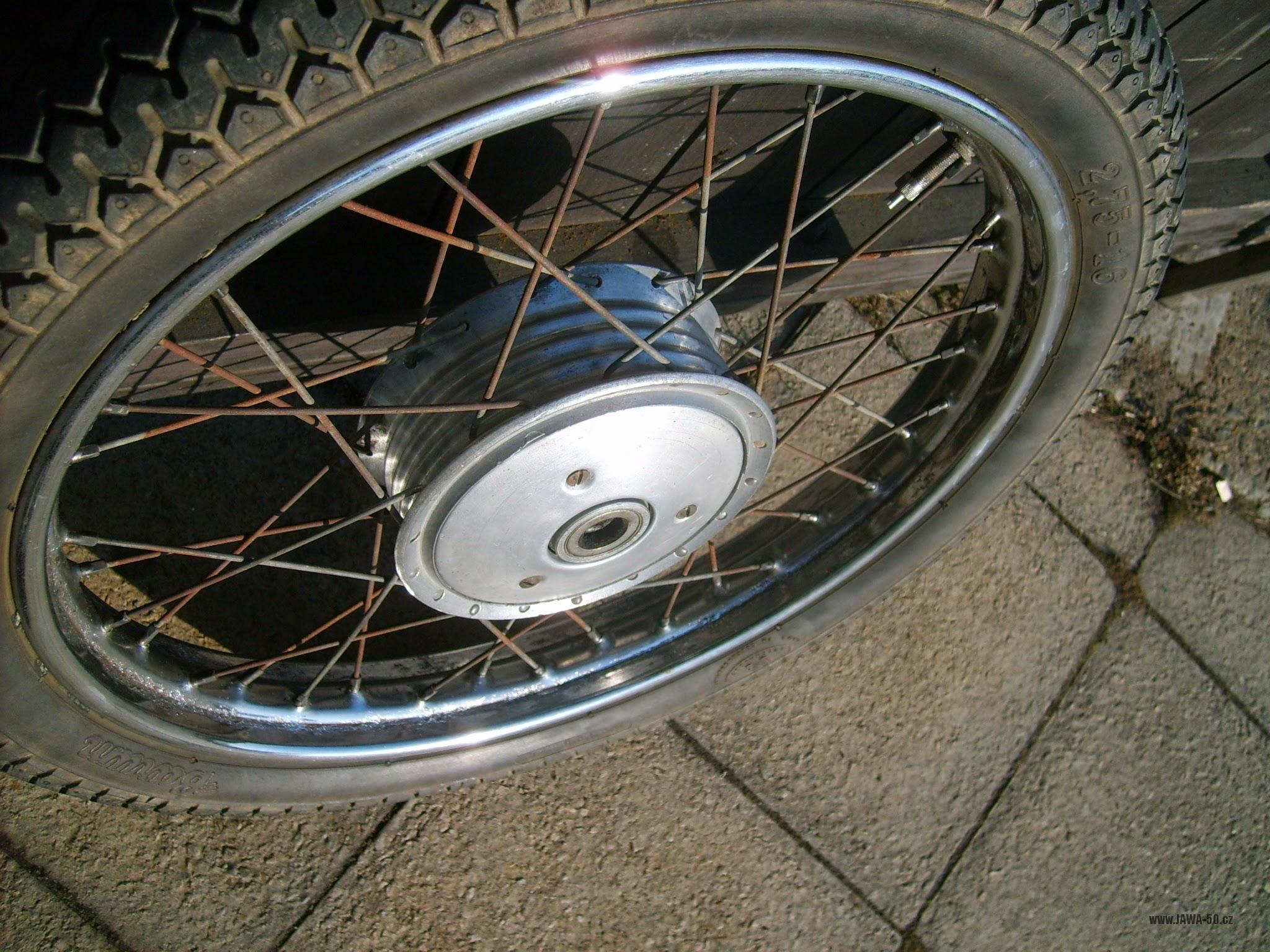

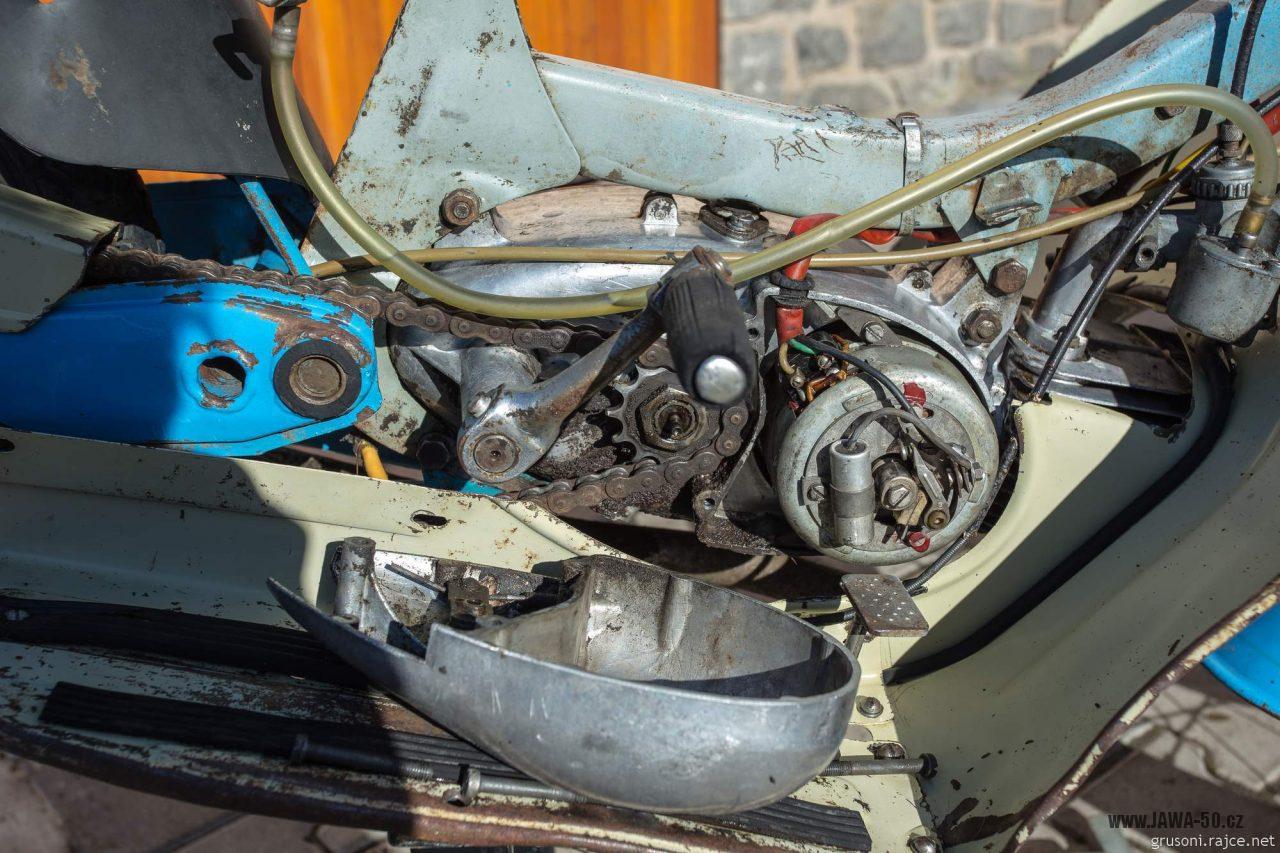

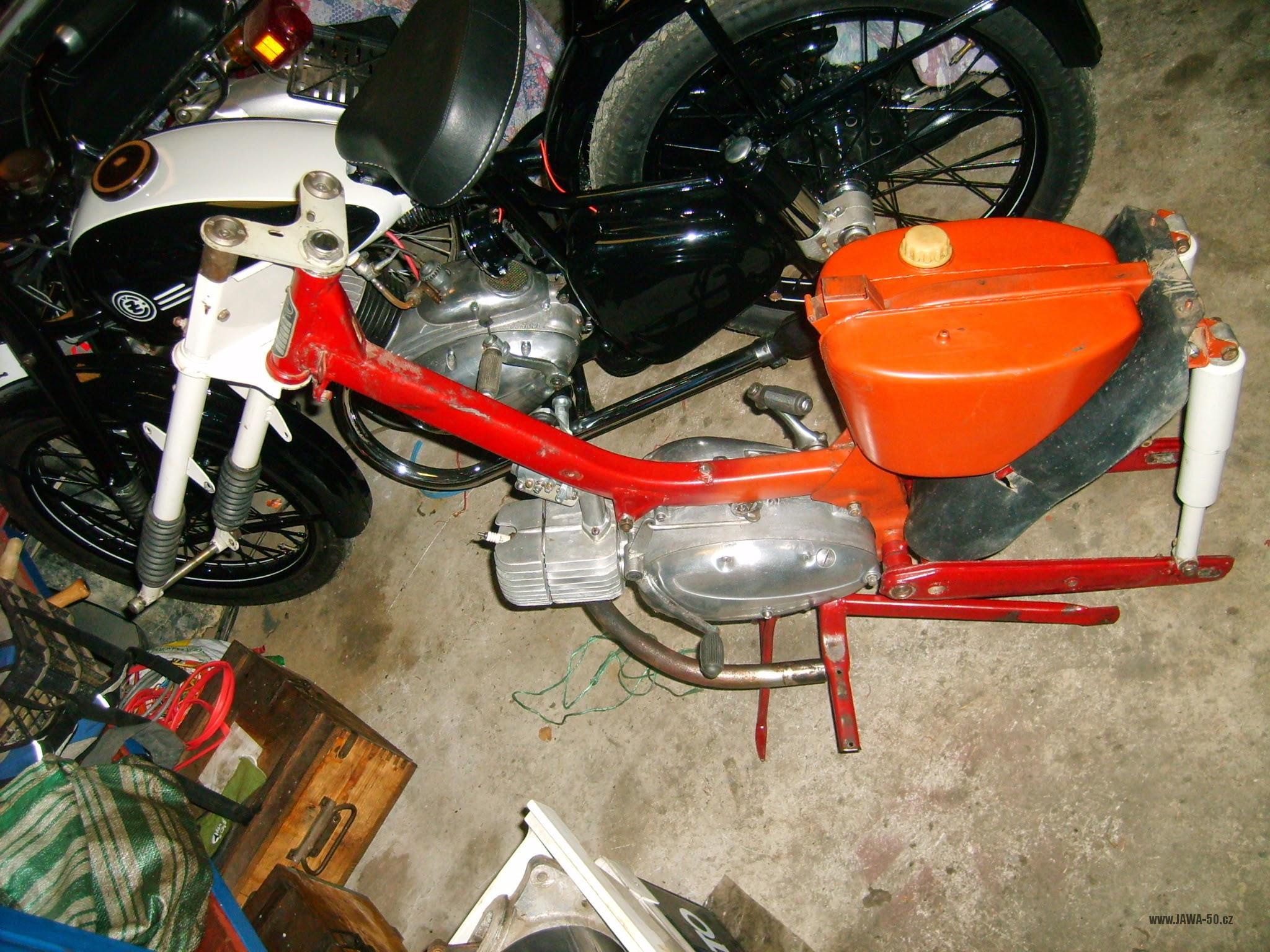

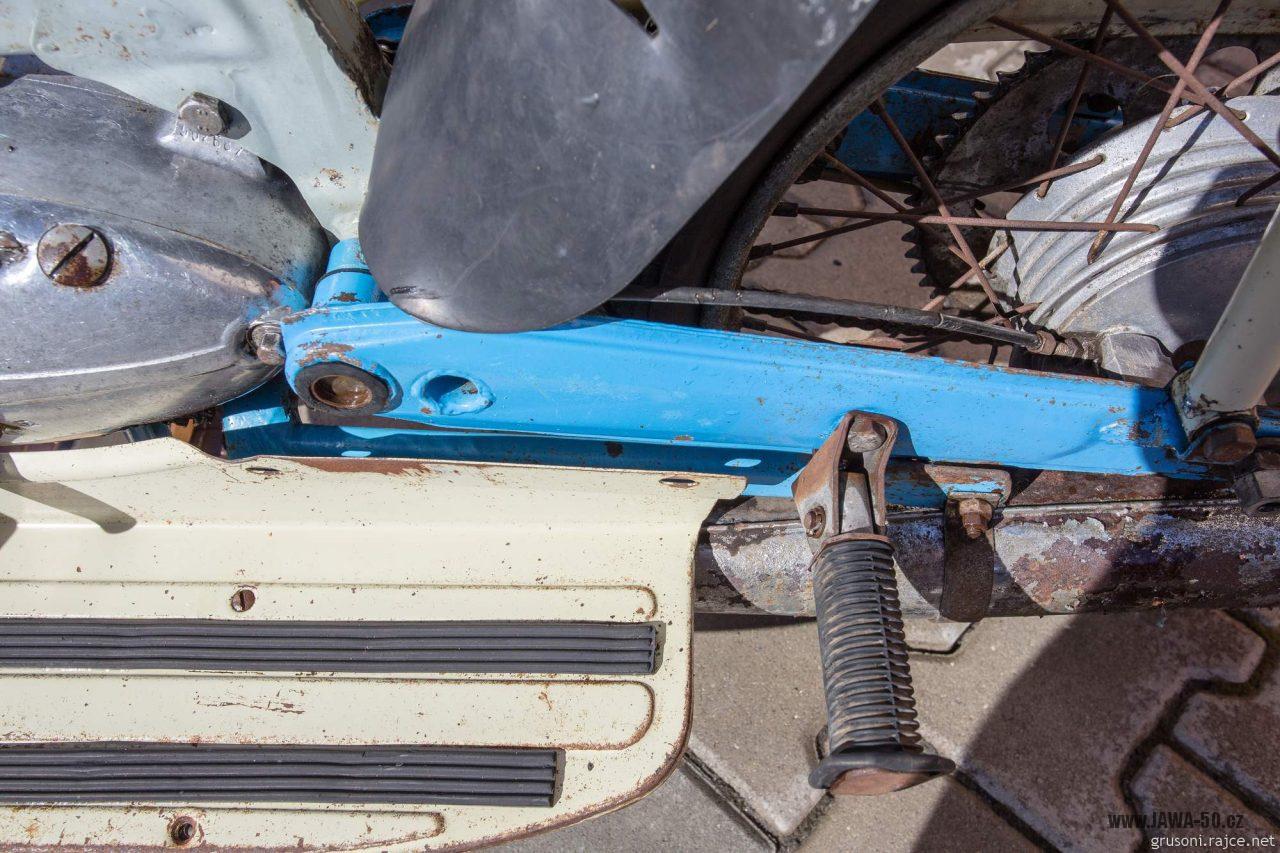

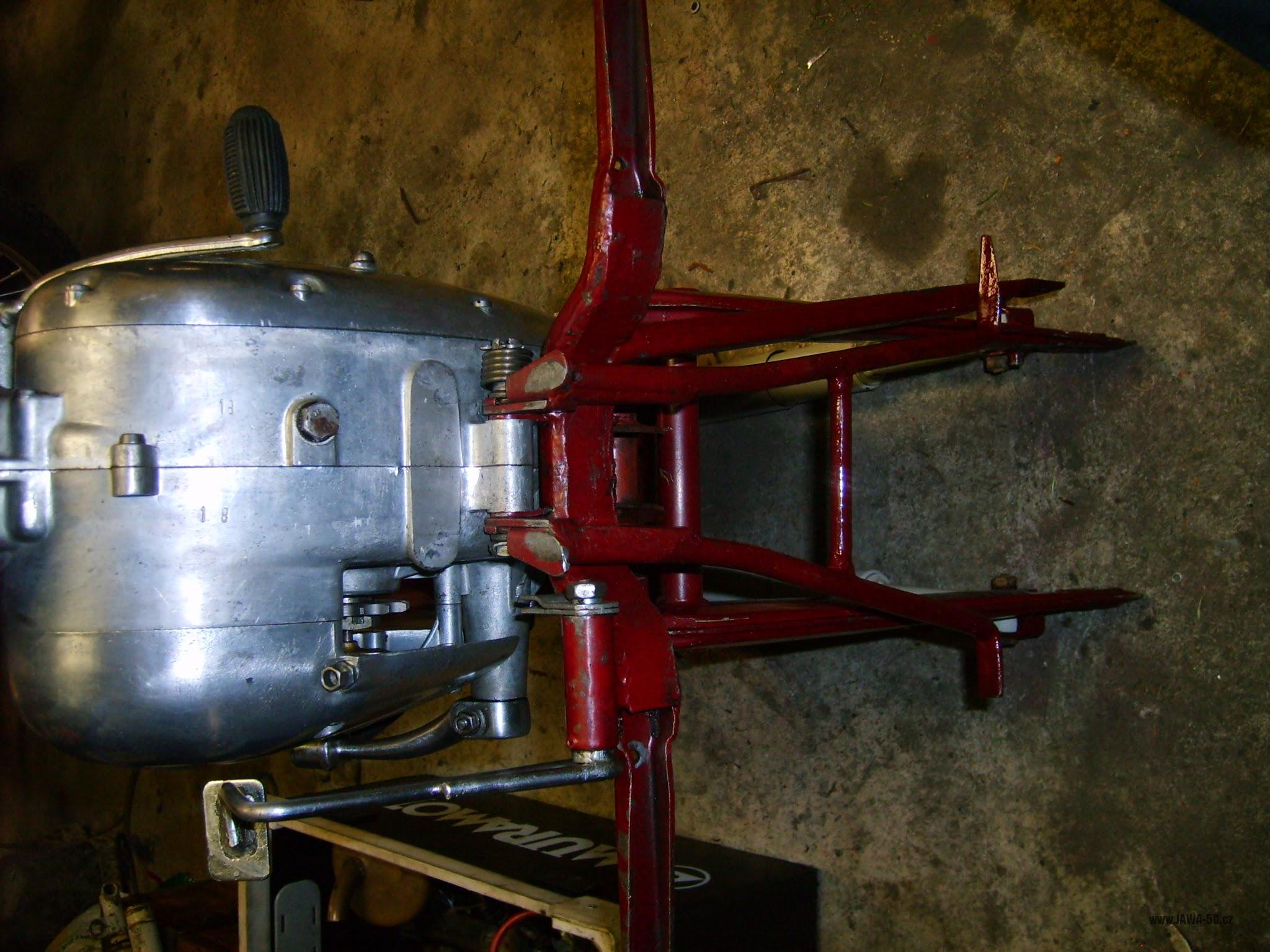

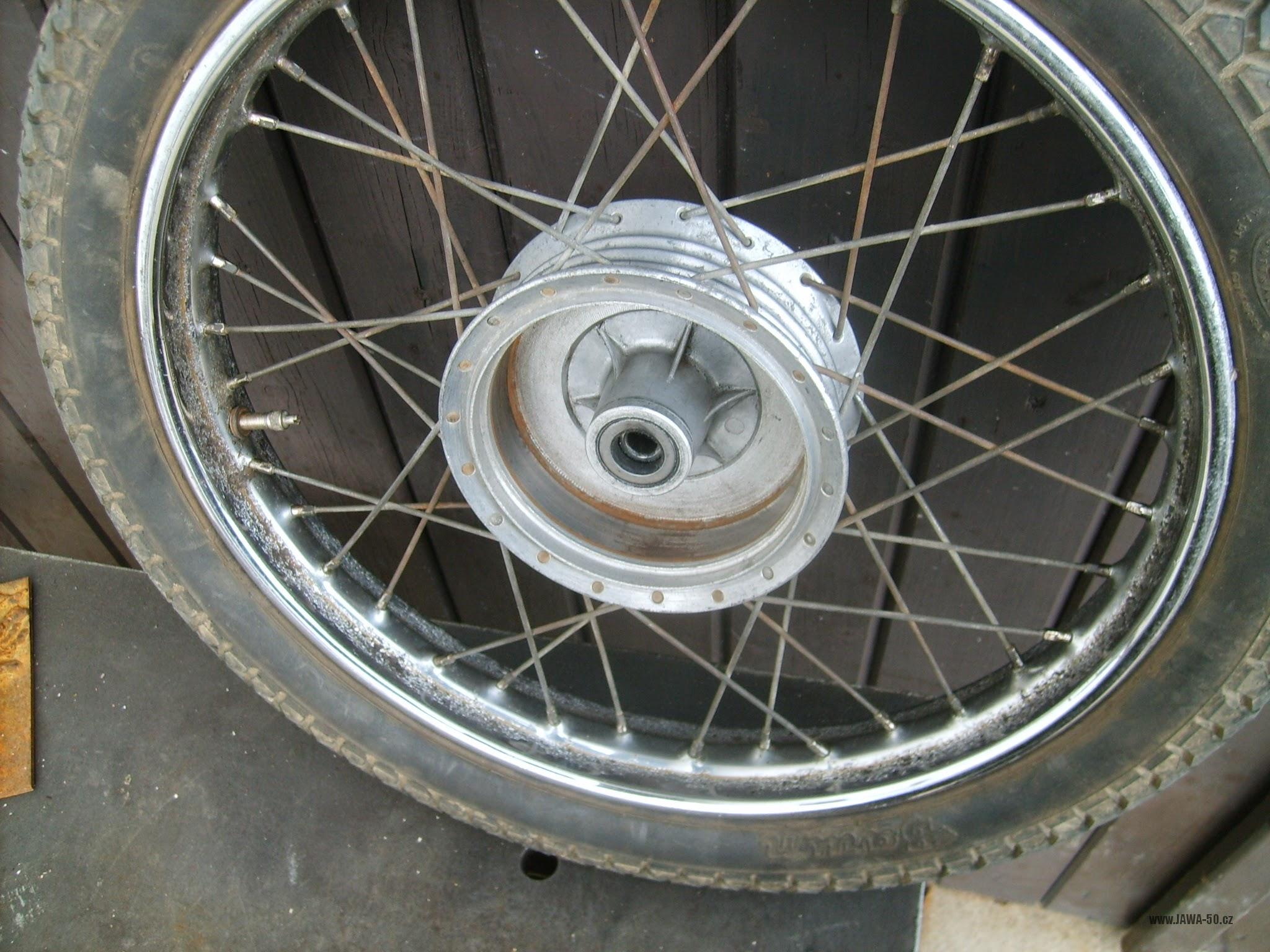

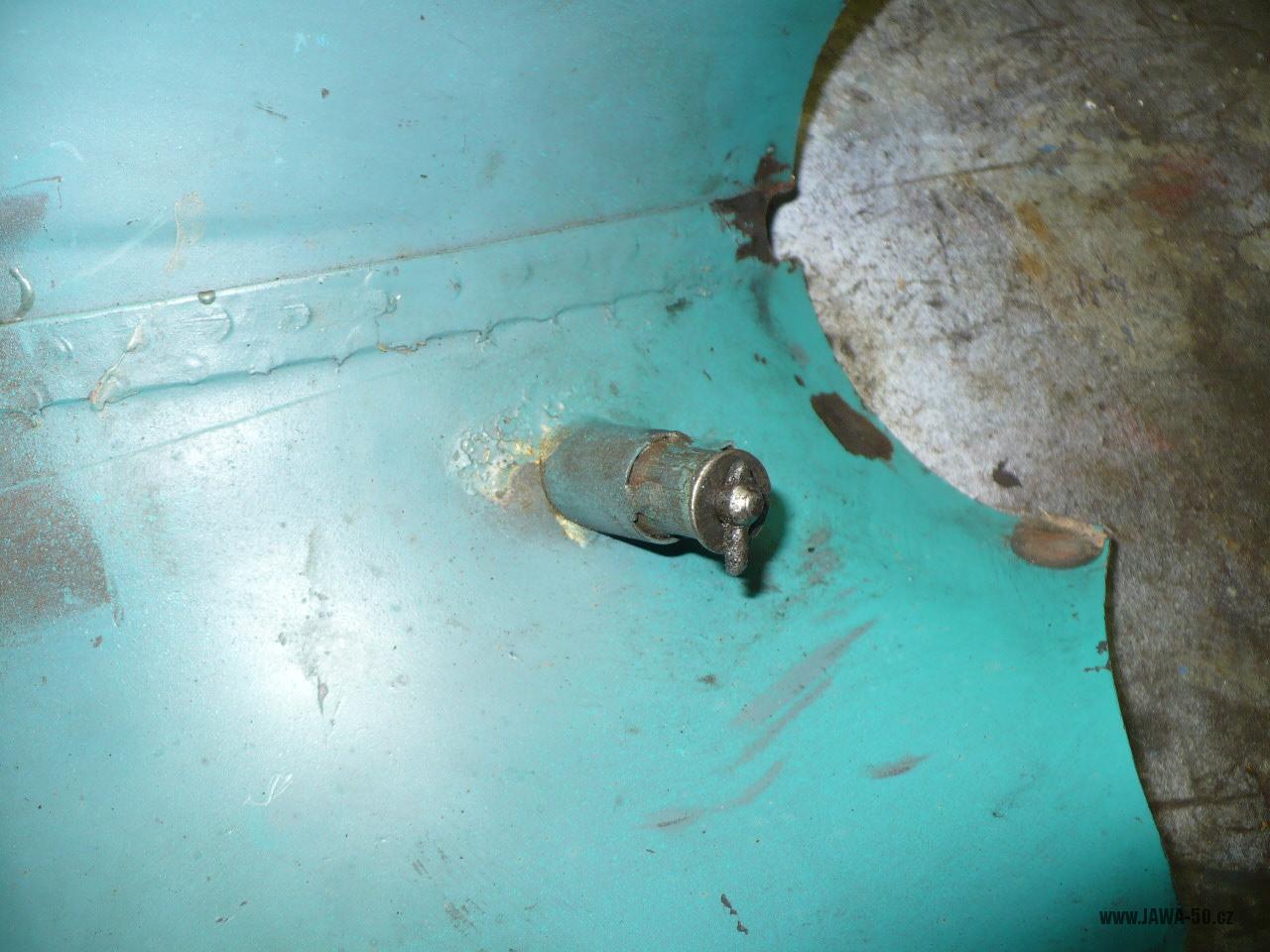

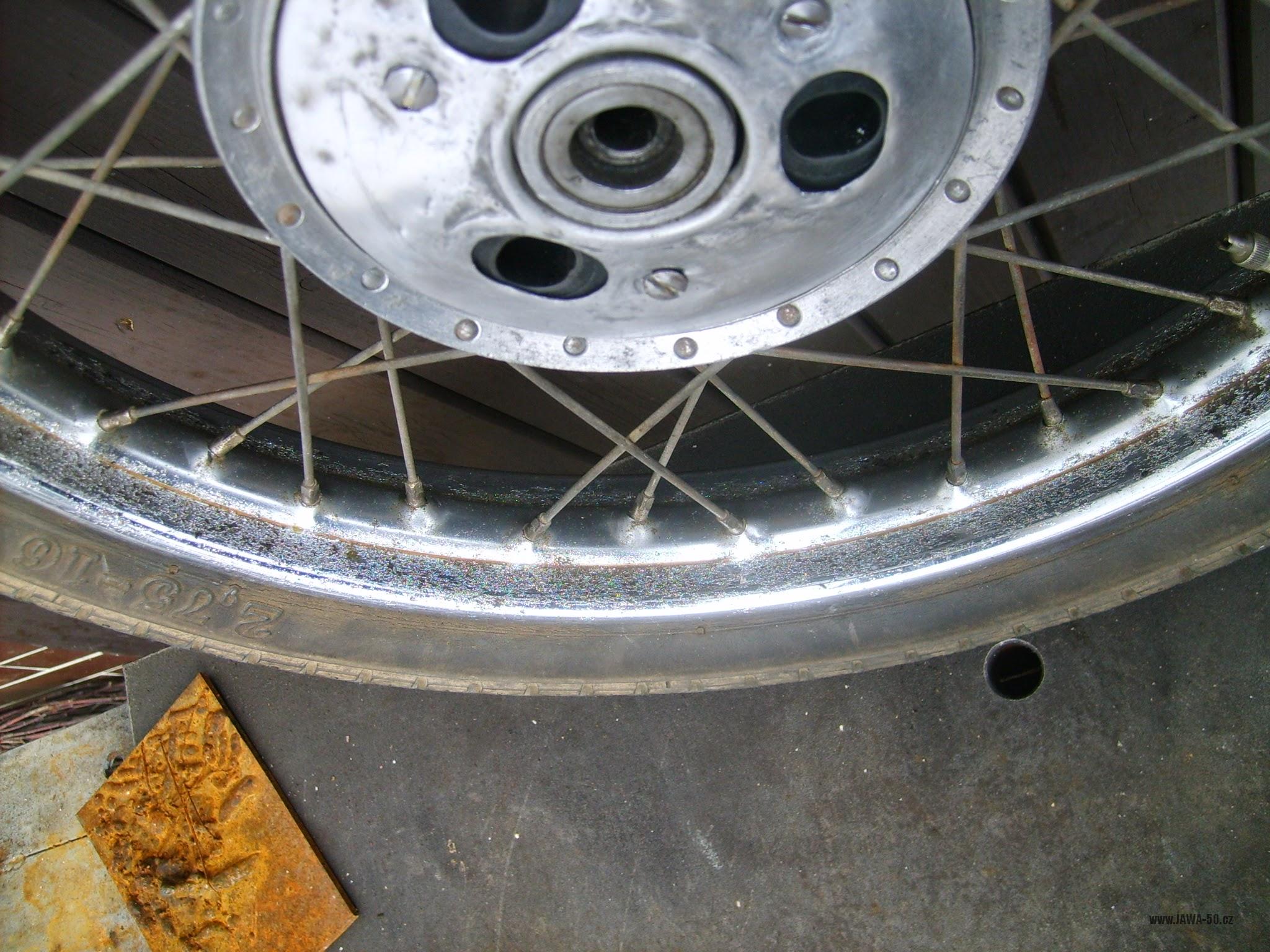

Přechodné provedení z roku 1964 s prolínajícími se změnami. Nový typ rámu s háčkem pro jednodílnou výztuhu (ohnutý prut 8mm průměru se závity na koncích), avšak ještě s nalisovanými dvěma výztuhami na čepu kyvné vidlice. Odstraněn zámek krytu nad motorem, doplněn zámek řízení, opěrka zvednutého sedadla. Starý typ nádrže se šroubovacím víčkem a odvzdušňovacím labyrintem. Starý kříž stupaček s jednoduchým trubkovým stojánkem. Nový typ výfuku. Staré náboje kol s plechovými víčky (a gumovými záběry rozety v zadním kole), brzdové štíty s hladkým povrchem a ovládacími klíči venku. Odlitky bloku motoru bez dvou žeber za válcem (typické pro přechodné kusy z tohoto období). Nový typ zapalování, elektroinstalace se selenovým usměrňovačem před bzučákem a bez tlumivky. Starý otevírací háček zavazadla na krytu nad motorem.
| Údaje | |
|---|---|
| Typ: | Jawa 05 |
| Datum výroby: | 1964 |

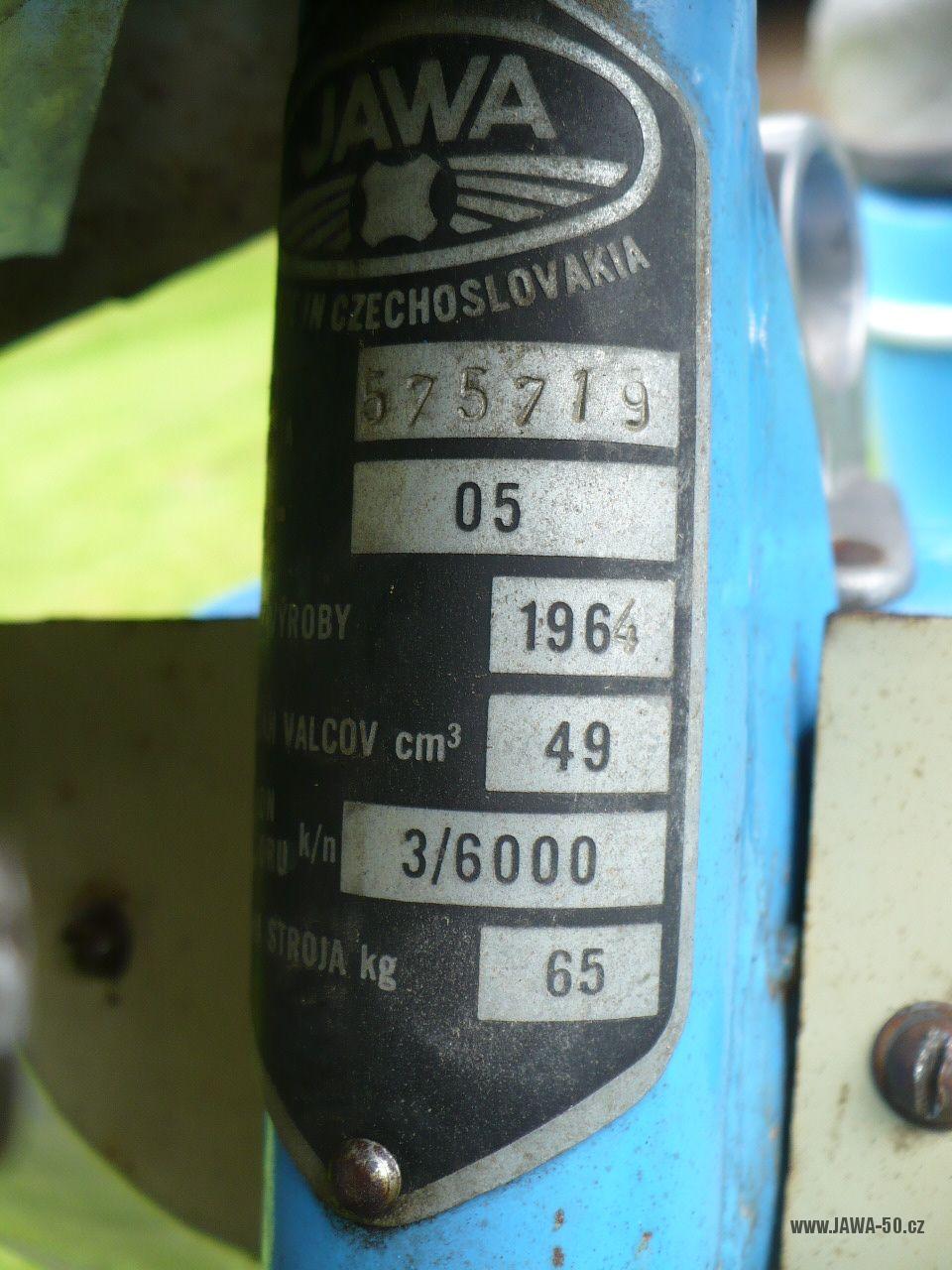

| Výrobní číslo: | 575719 |
| Odstín: | ČSN 4212 „Jasně modrá“ |

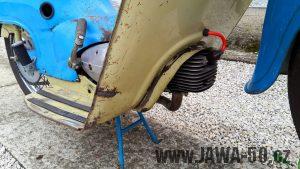

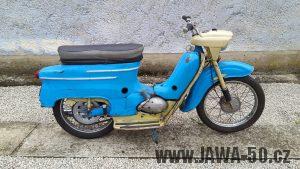

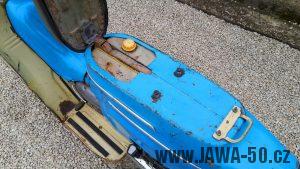

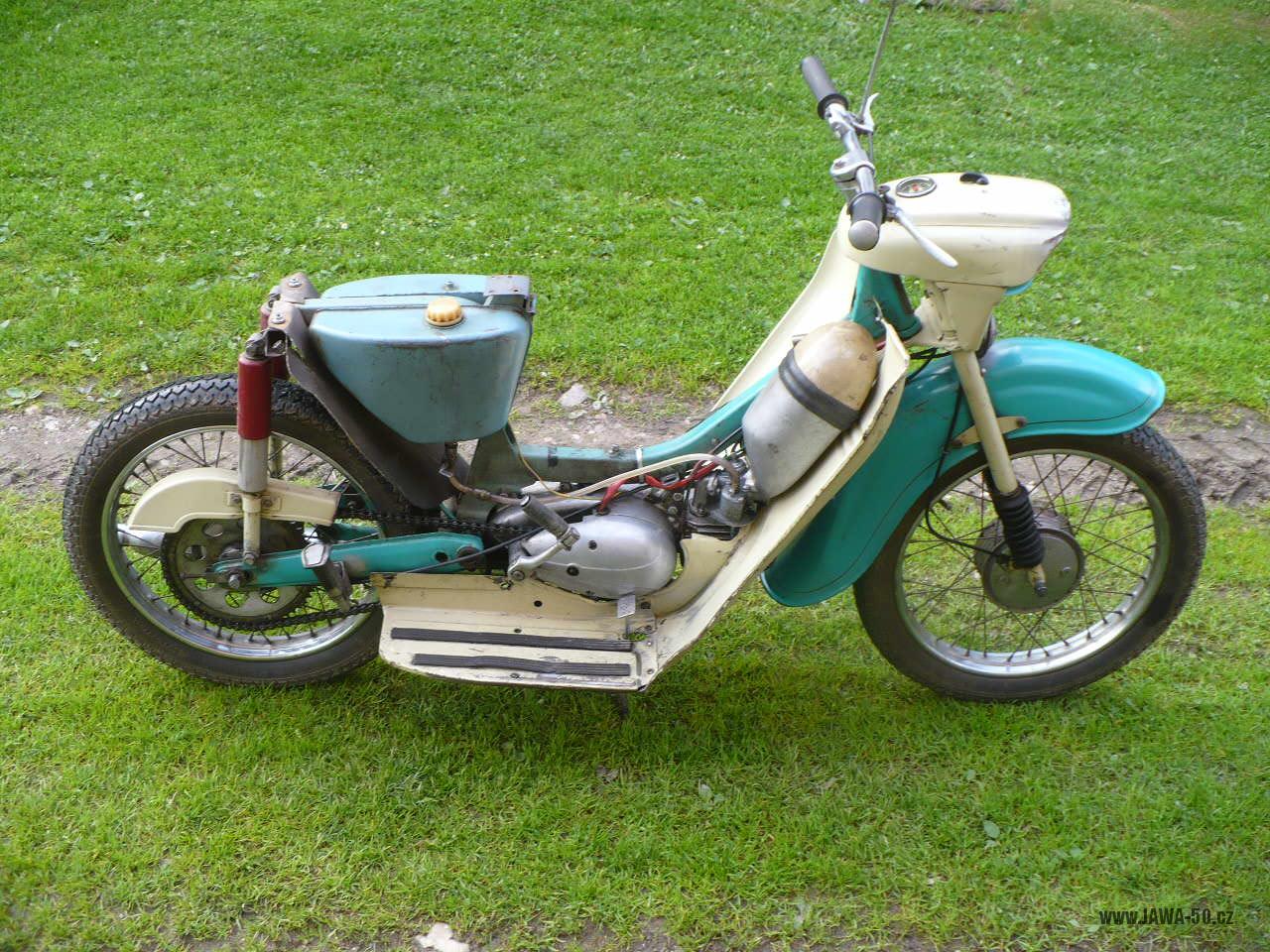

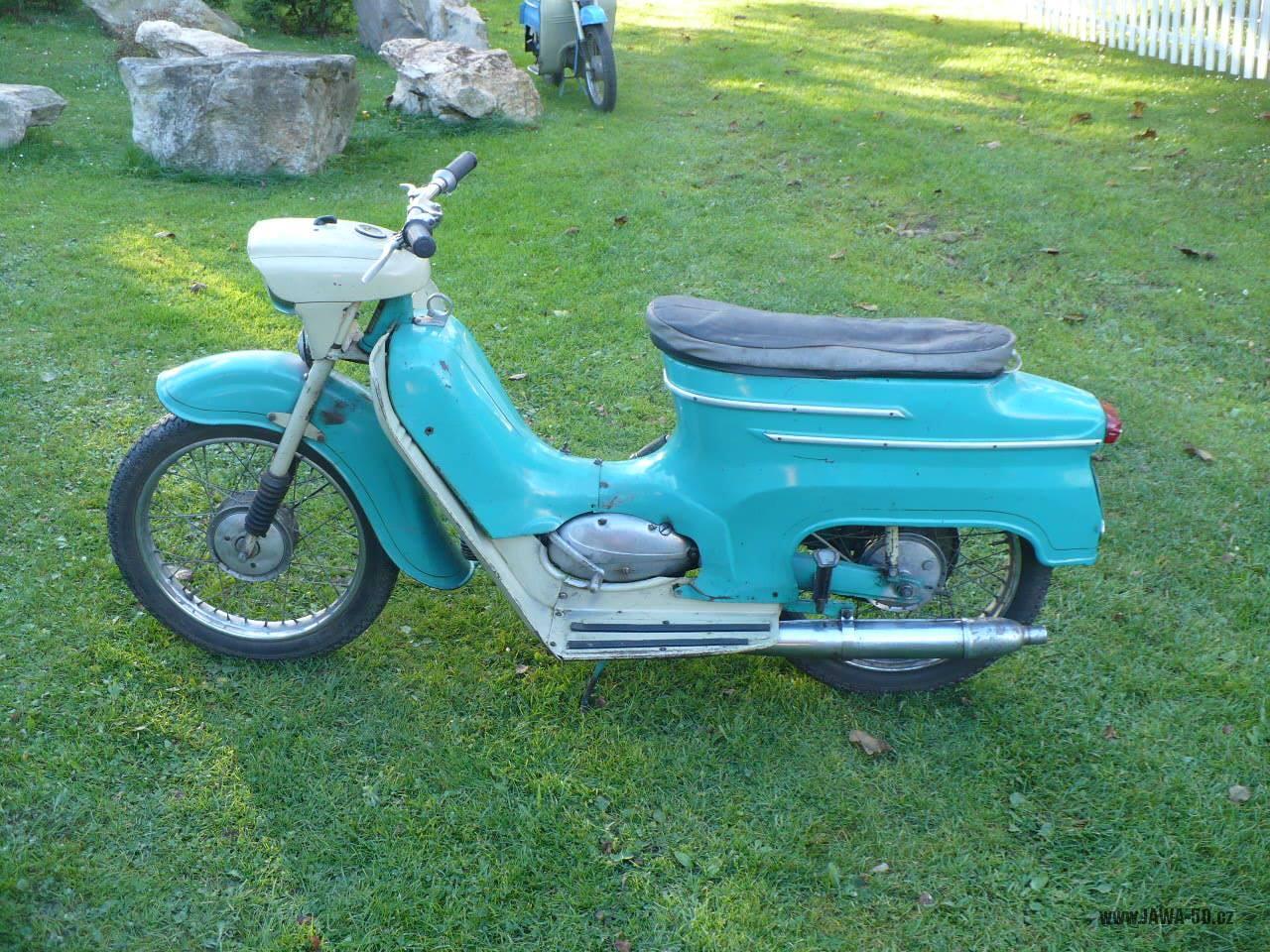

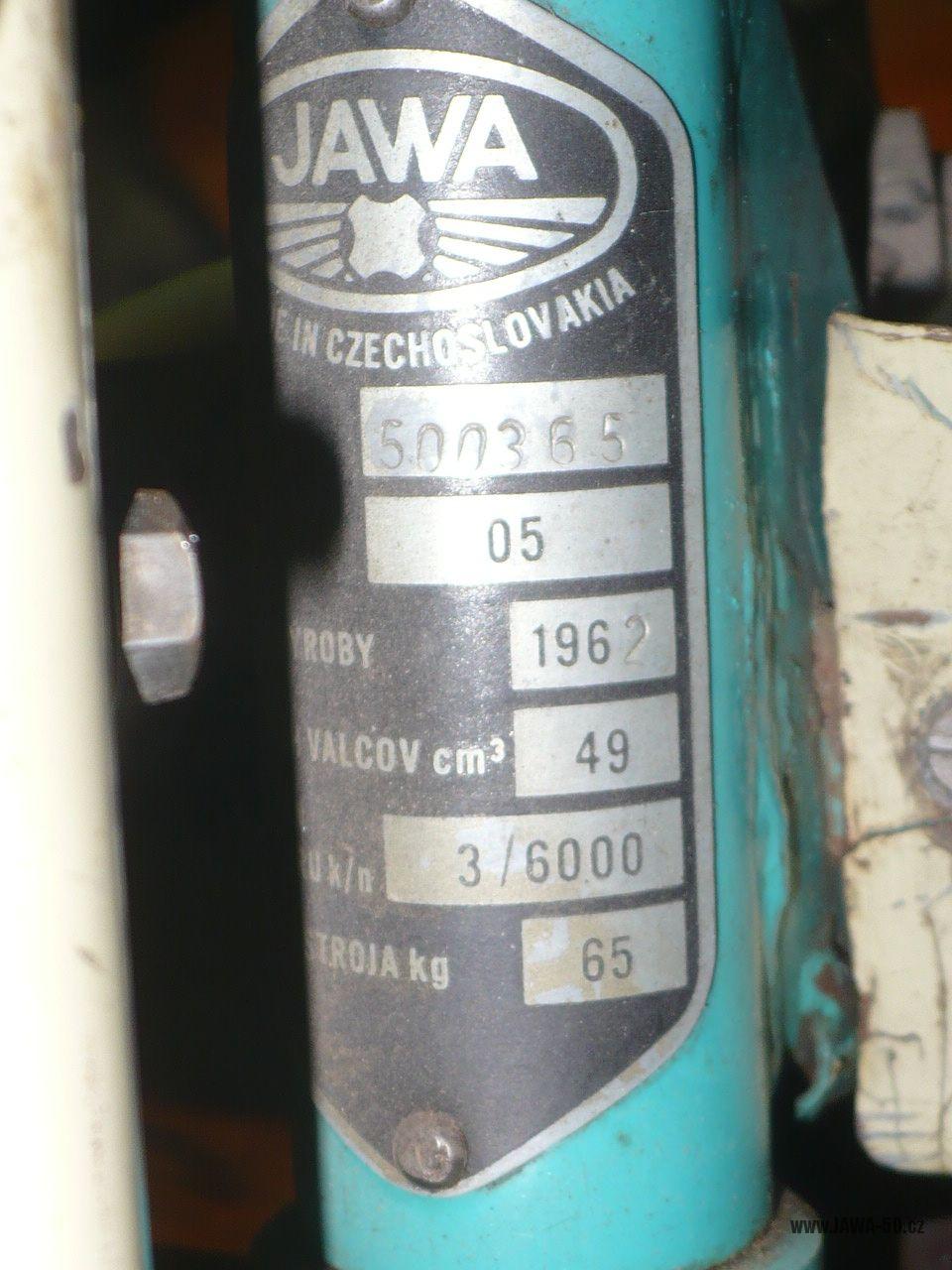

Monografie: Jawa 05 z roku 1962
Autor: Ladislav Ševčík („Pajka“)
aktualizováno: 25.5.2017
Typické prvky tohoto provedení:

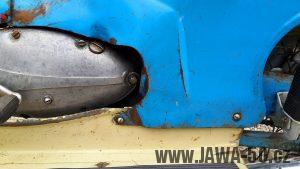

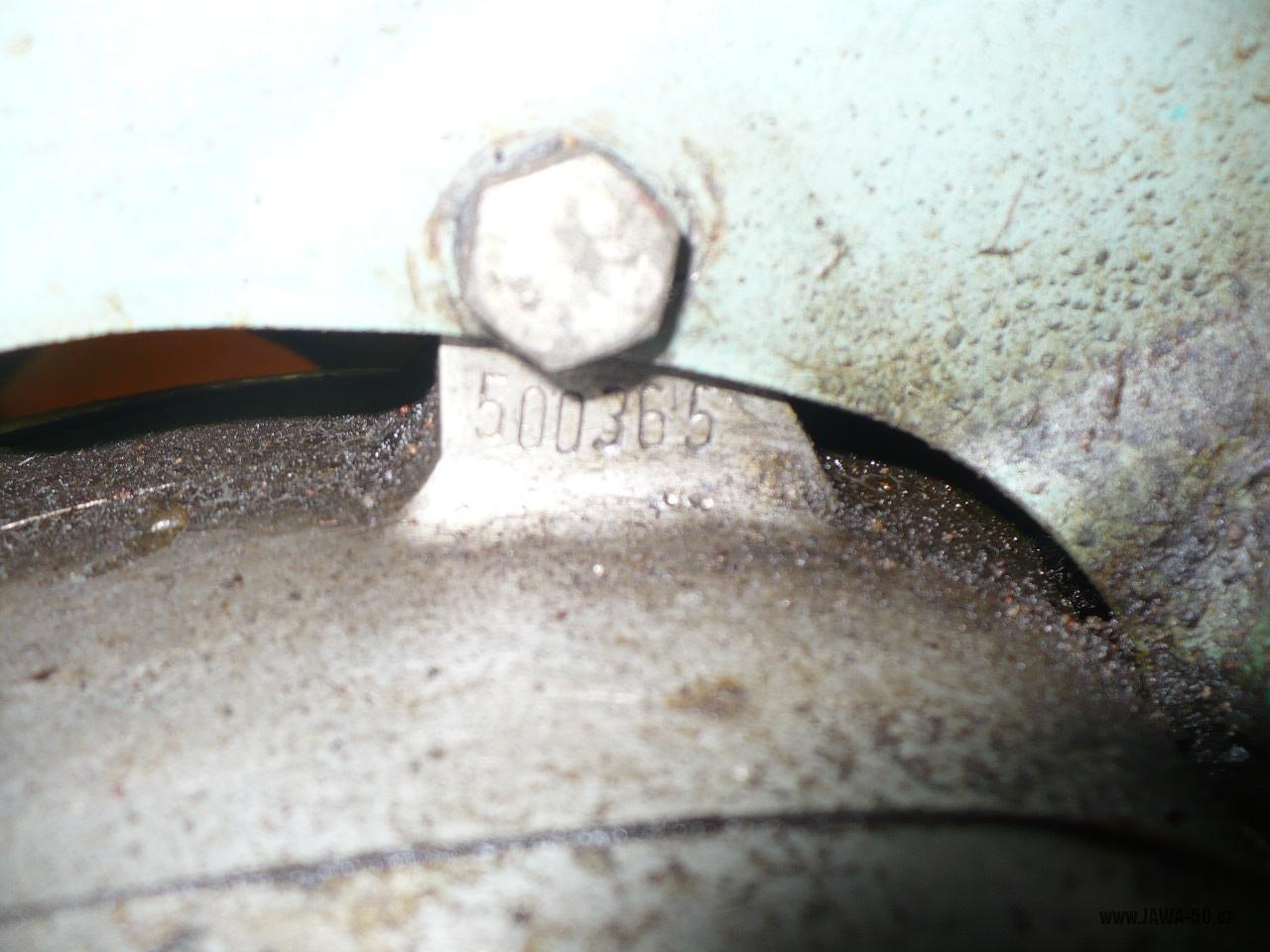

První provedení typu Jawa 05 z roku 1962, velmi nízké výrobní číslo.
| Údaje | |
|---|---|
| Typ: | Jawa 05 |
| Datum výroby: | 1962 |
| Výrobní číslo: | 500365 |
| Odstín: | ČSN 4335 „modř tyrkysová“ |

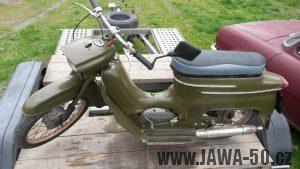

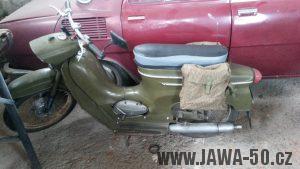

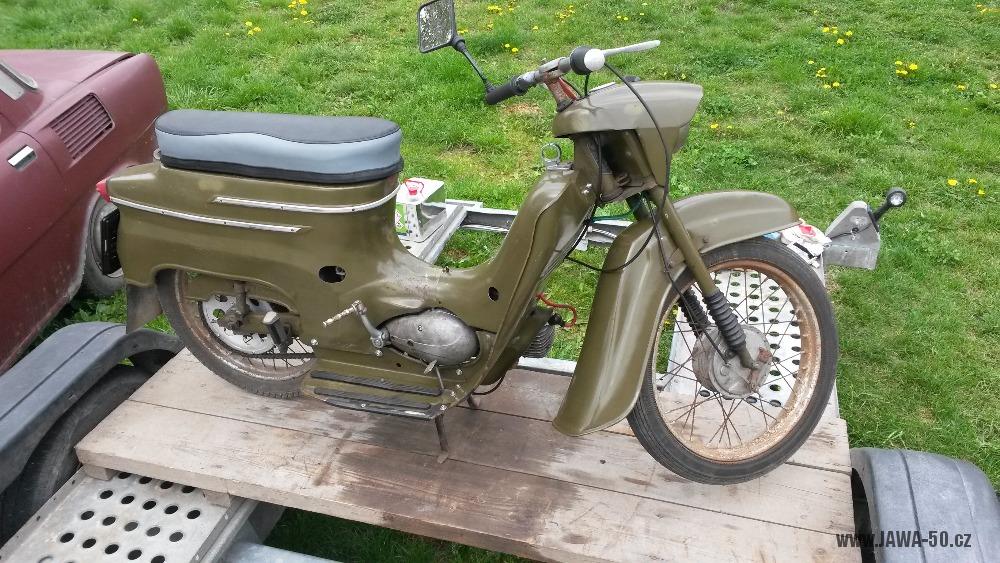

Monografie: vojenská Jawa 05 z roku 1965
Autor: Ladislav Ševčík („Pajka“)
aktualizováno: 19.5.2017
Typické prvky tohoto provedení:

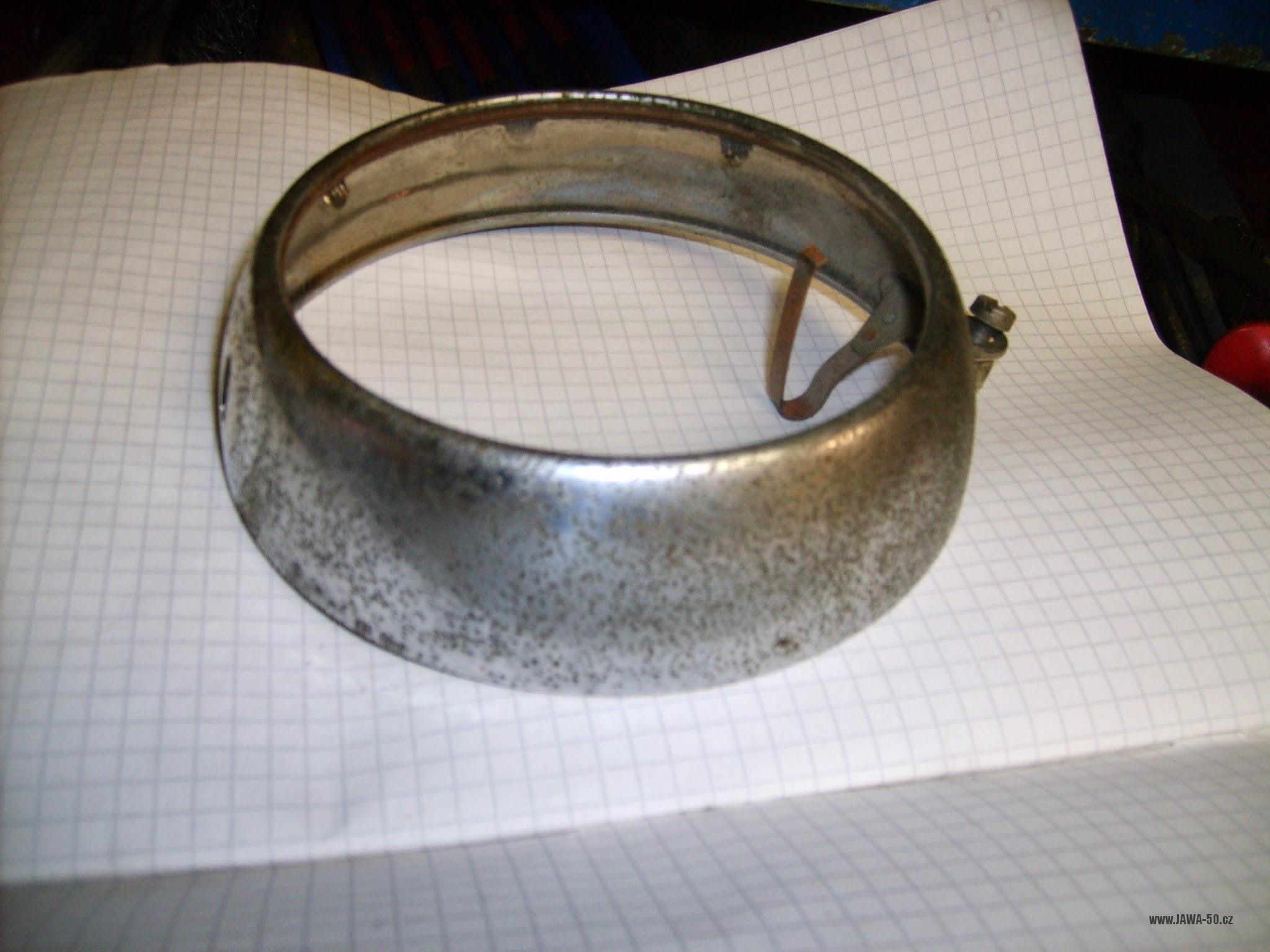

Poslední sériové provedení Jawy 05. Khaki zbarvení pro Československou lidovou armádu (ČSLA). Ráfky a výfuk lakované stříbřenkou, chromovaná řídítka a rámeček předního světlometu. Nepůvodní rukojeť plynu (rychlopal), potah sedadla a zrcátko.
| Údaje | |
|---|---|
| Typ: | Jawa 05 |
| Datum výroby: | 1965 |
| Výrobní číslo: | 602603 |
| Odstín: | ČSN 0555 „khaki tmavá“ |

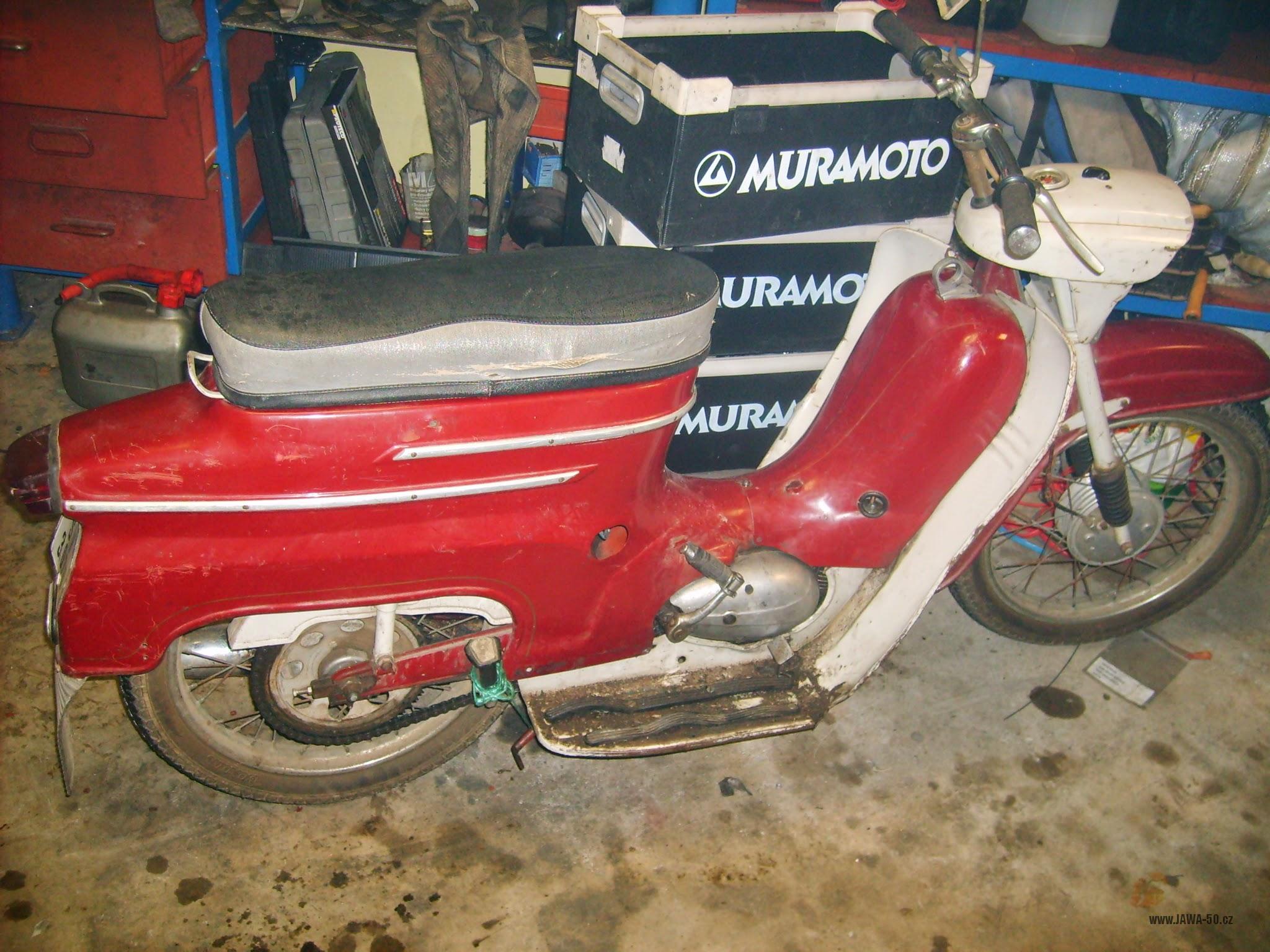

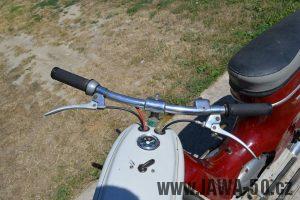

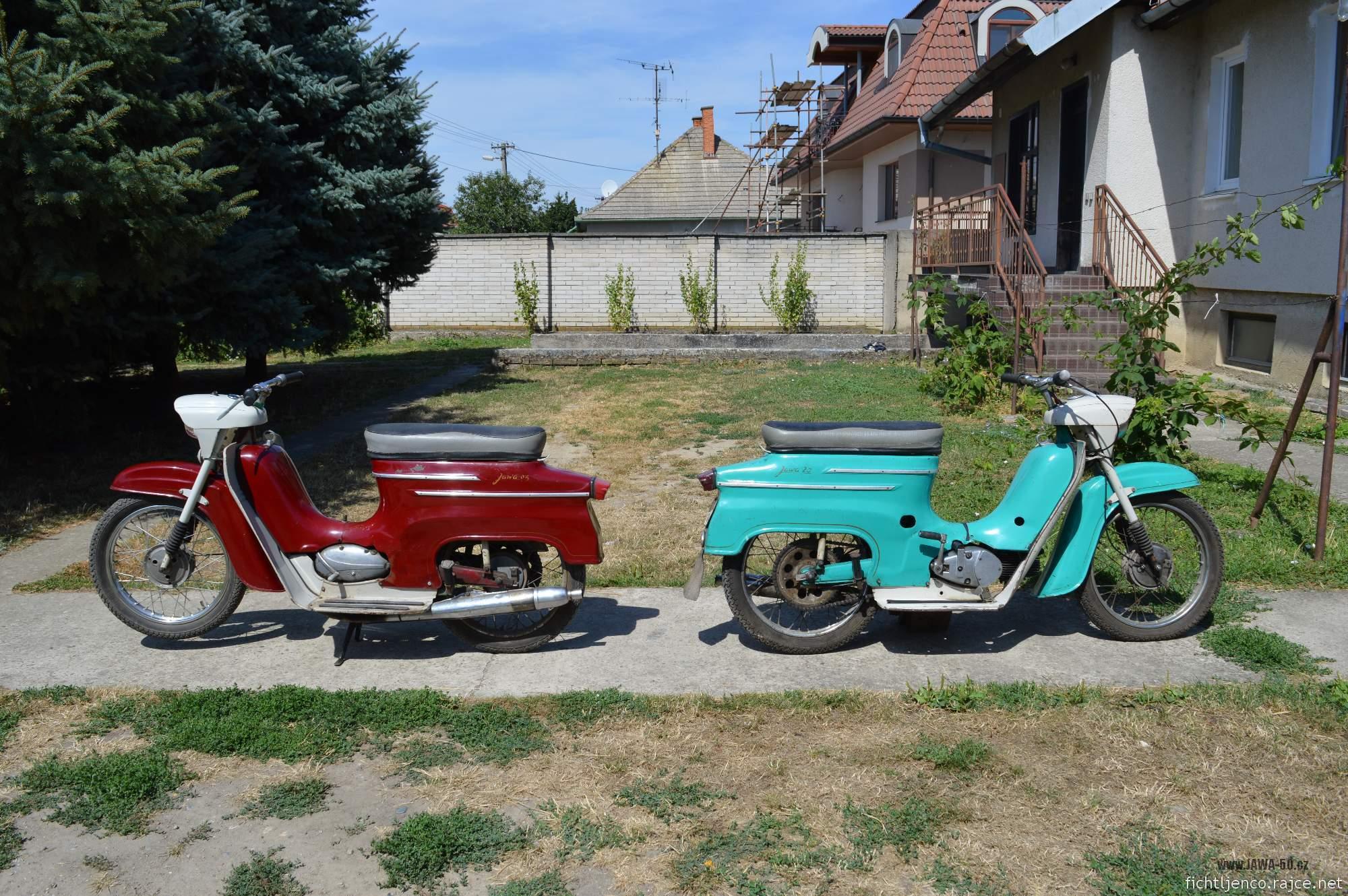

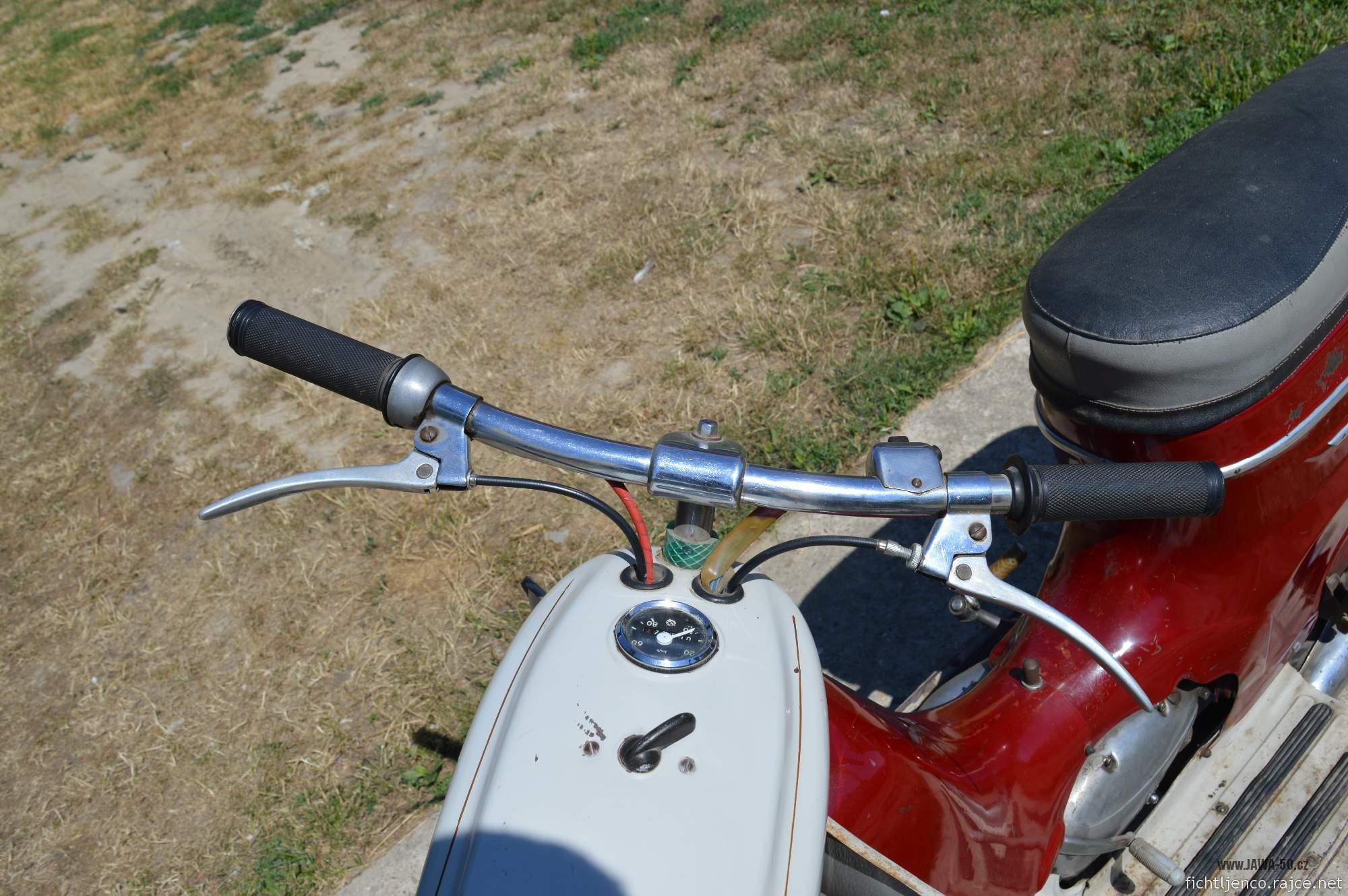

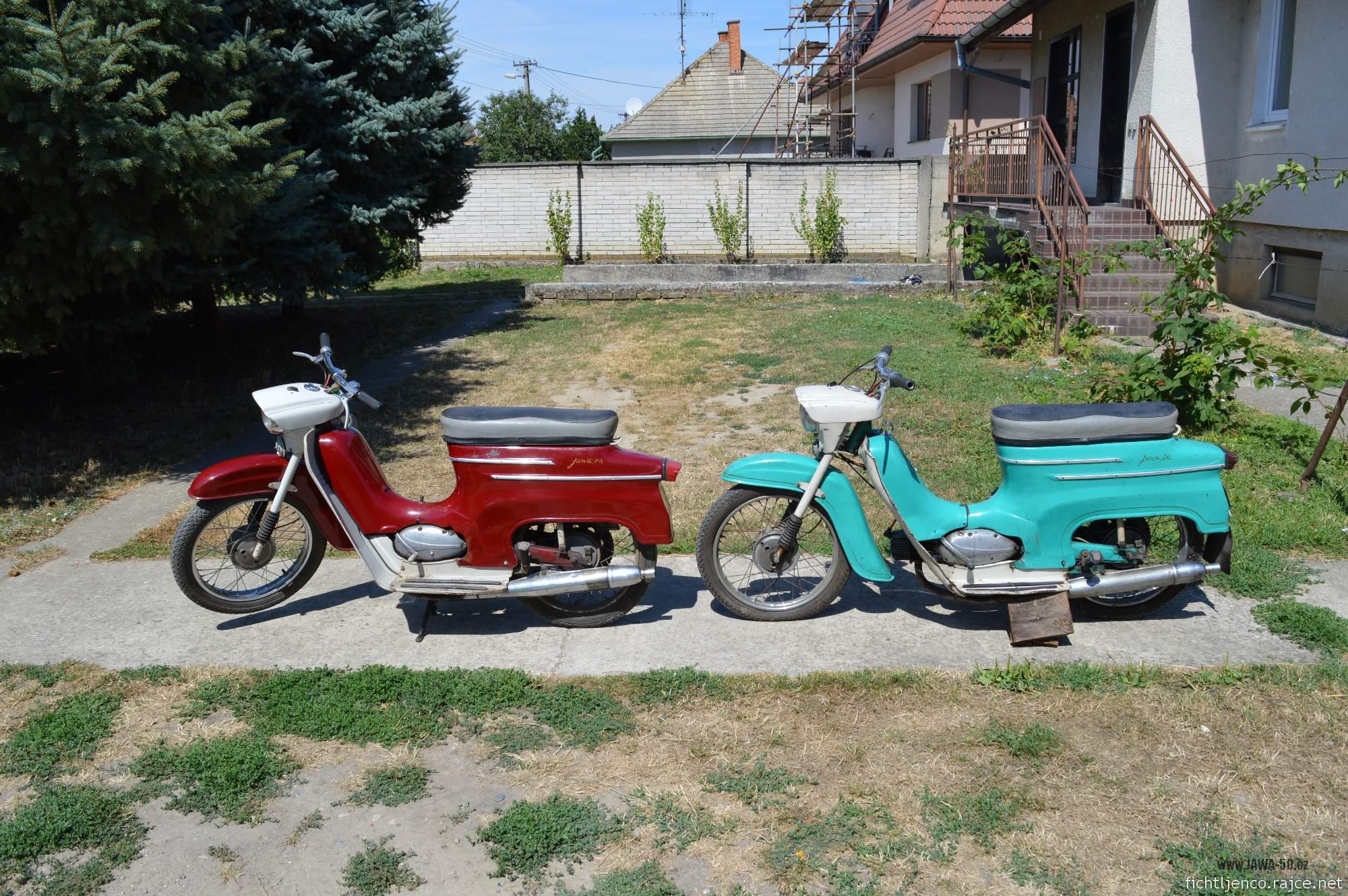

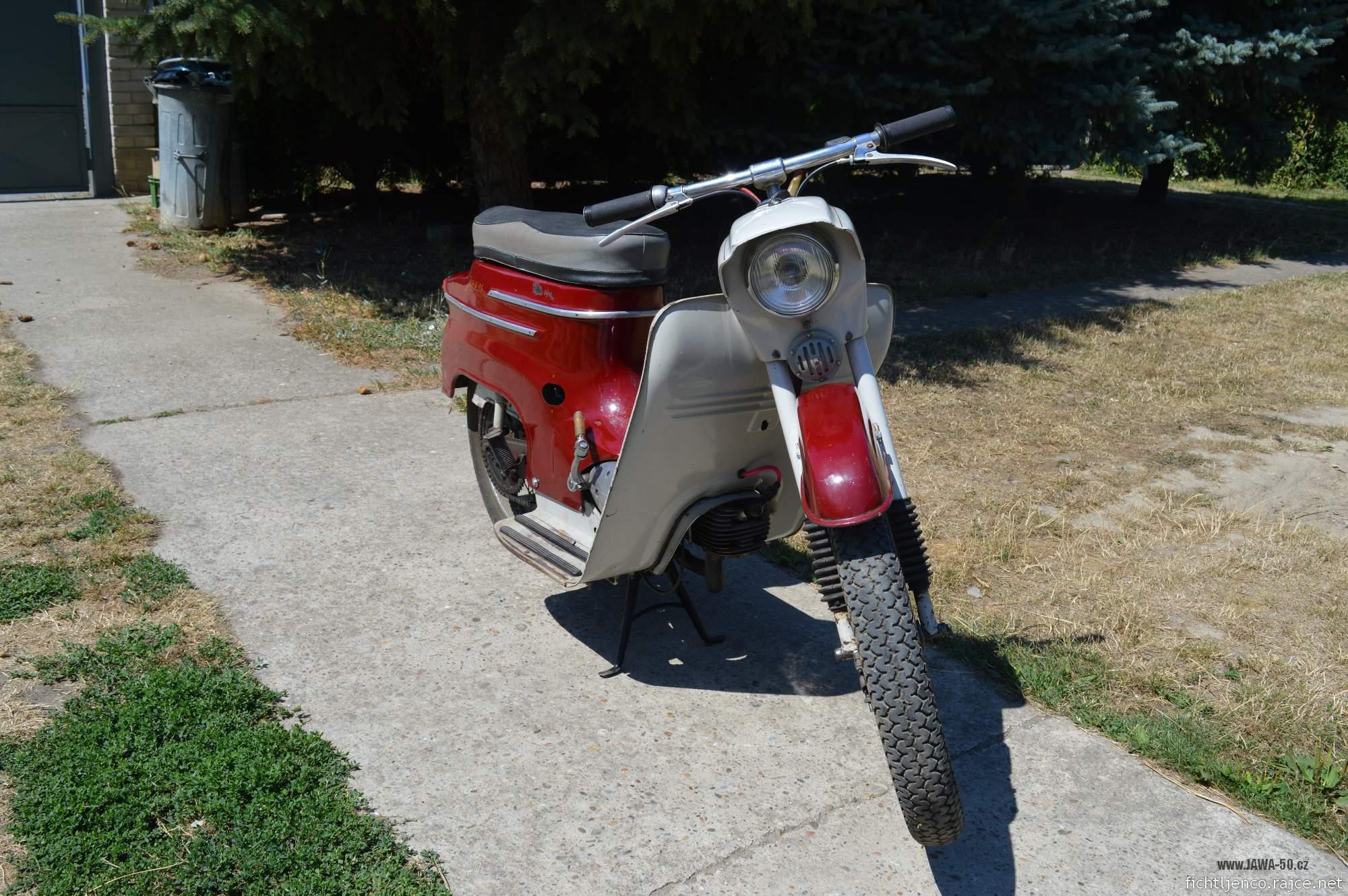

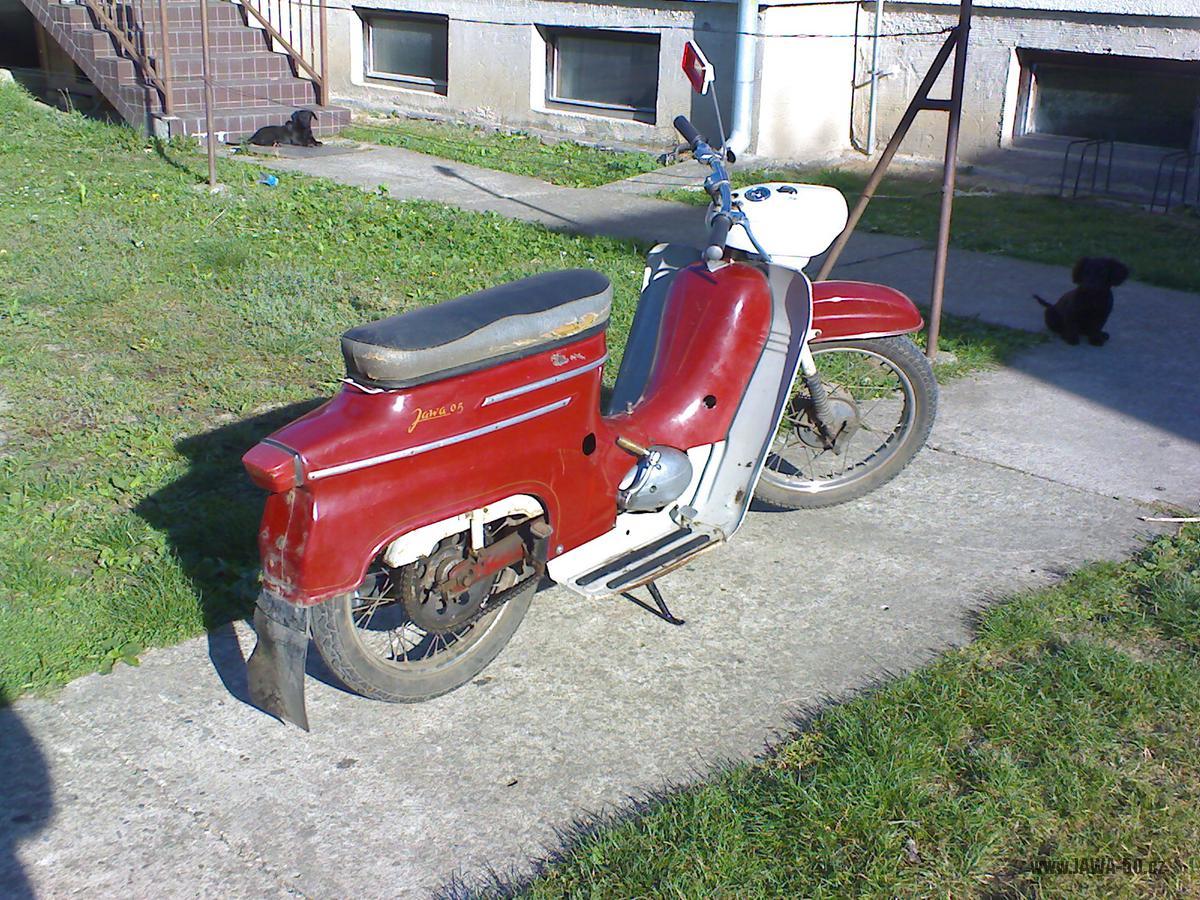

Monografie: Jawa 05 z roku 1964
Autor: Ladislav Ševčík („Pajka“)
aktualizováno: 19.5.2017
Typické prvky tohoto provedení:

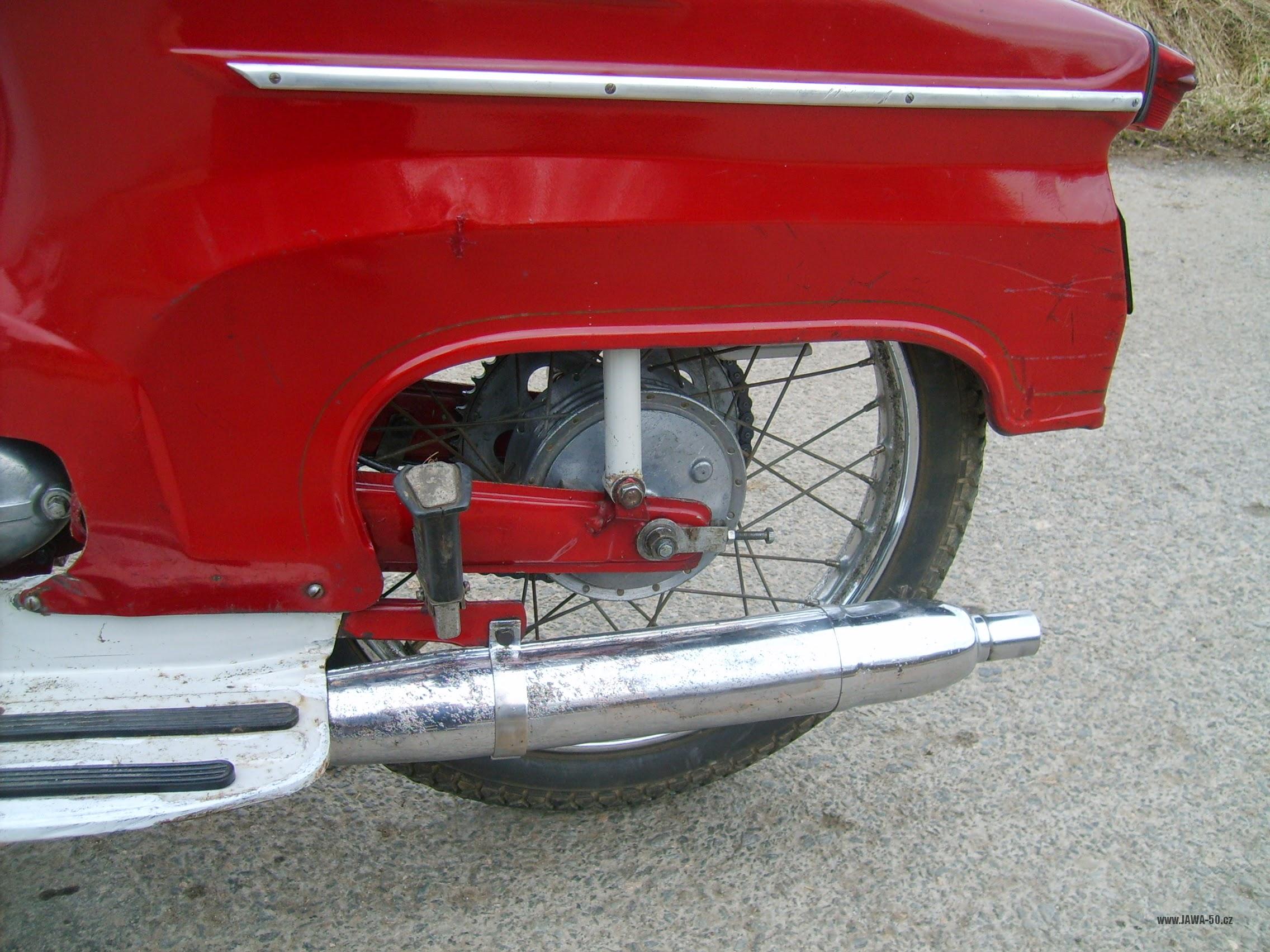

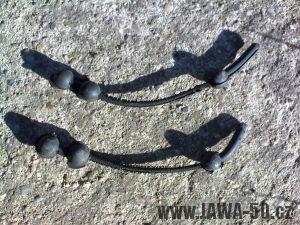

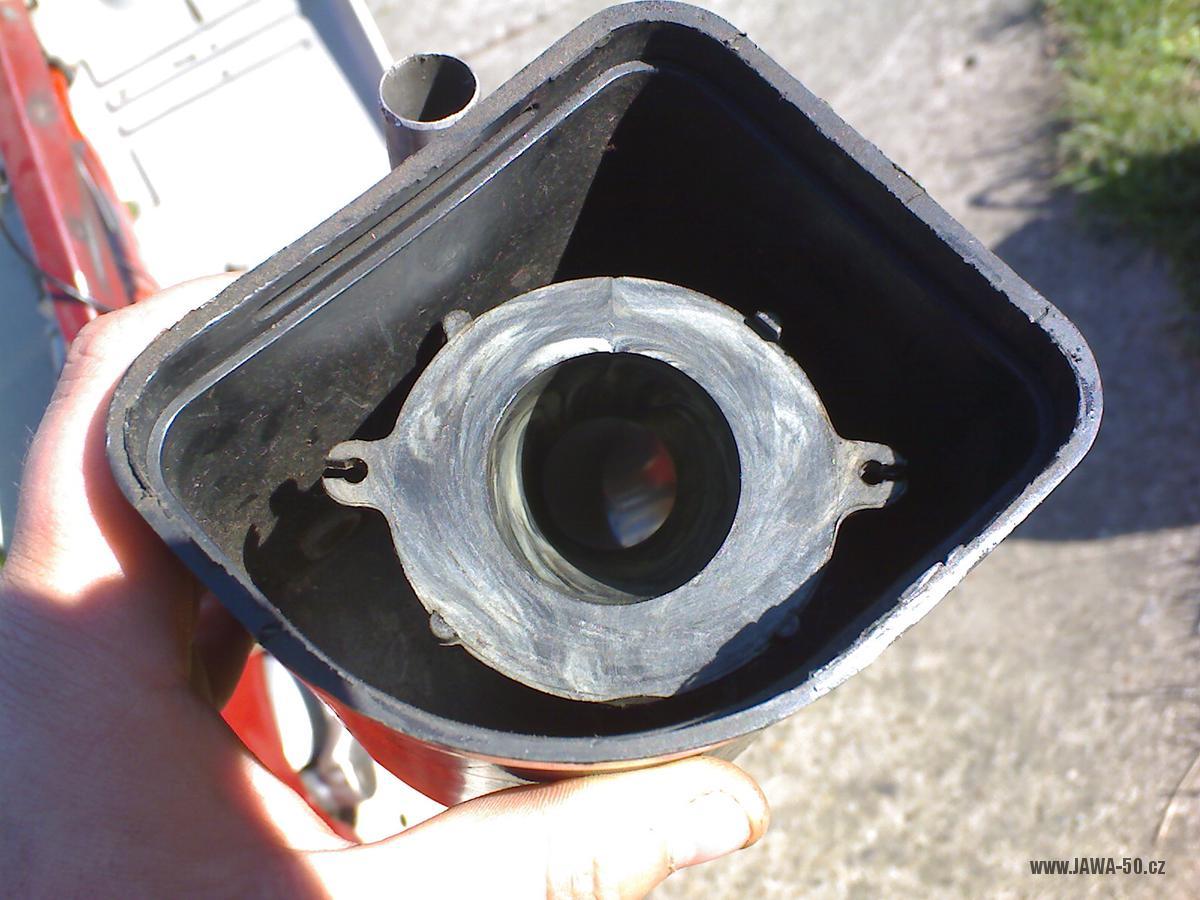

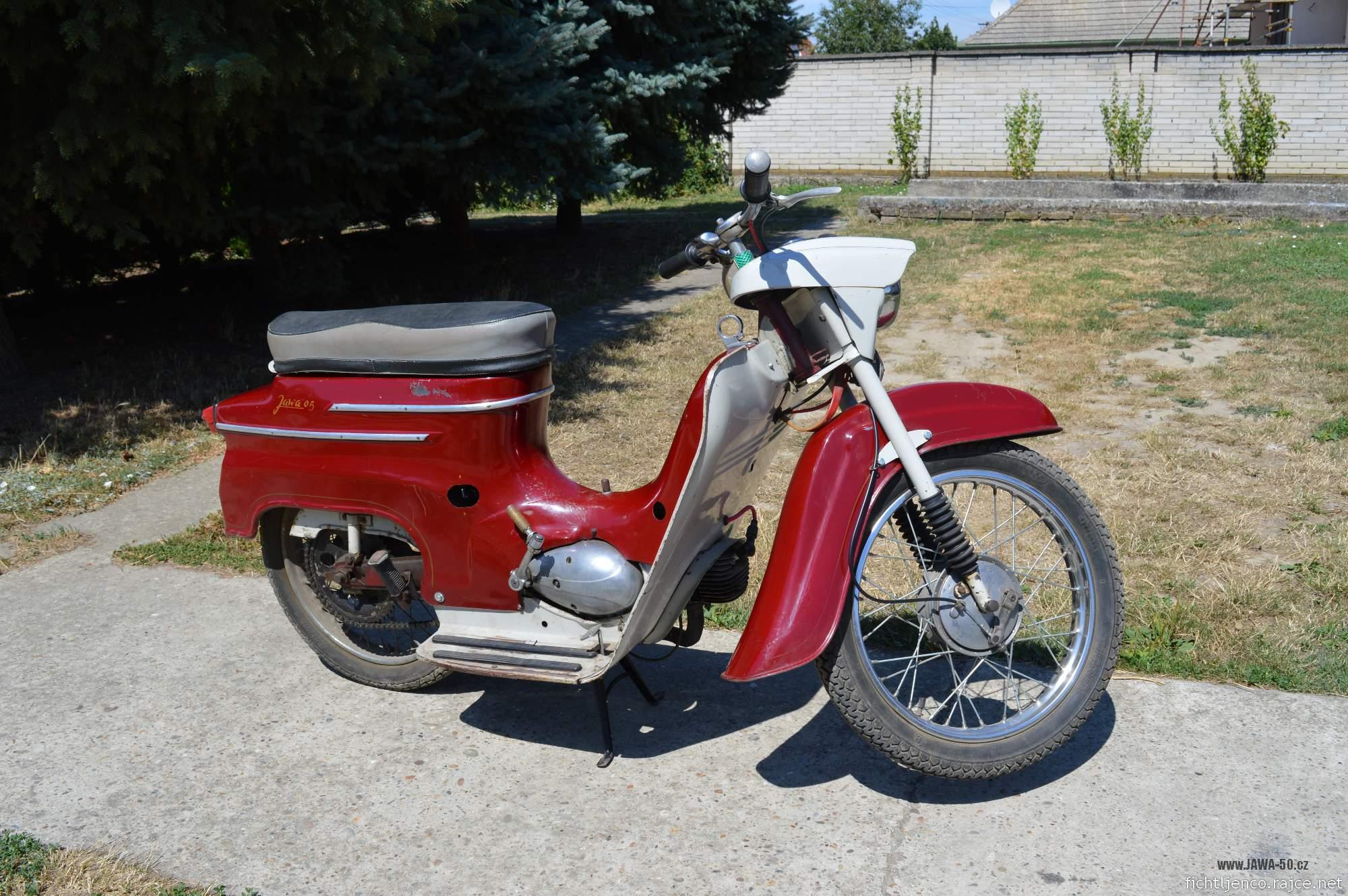

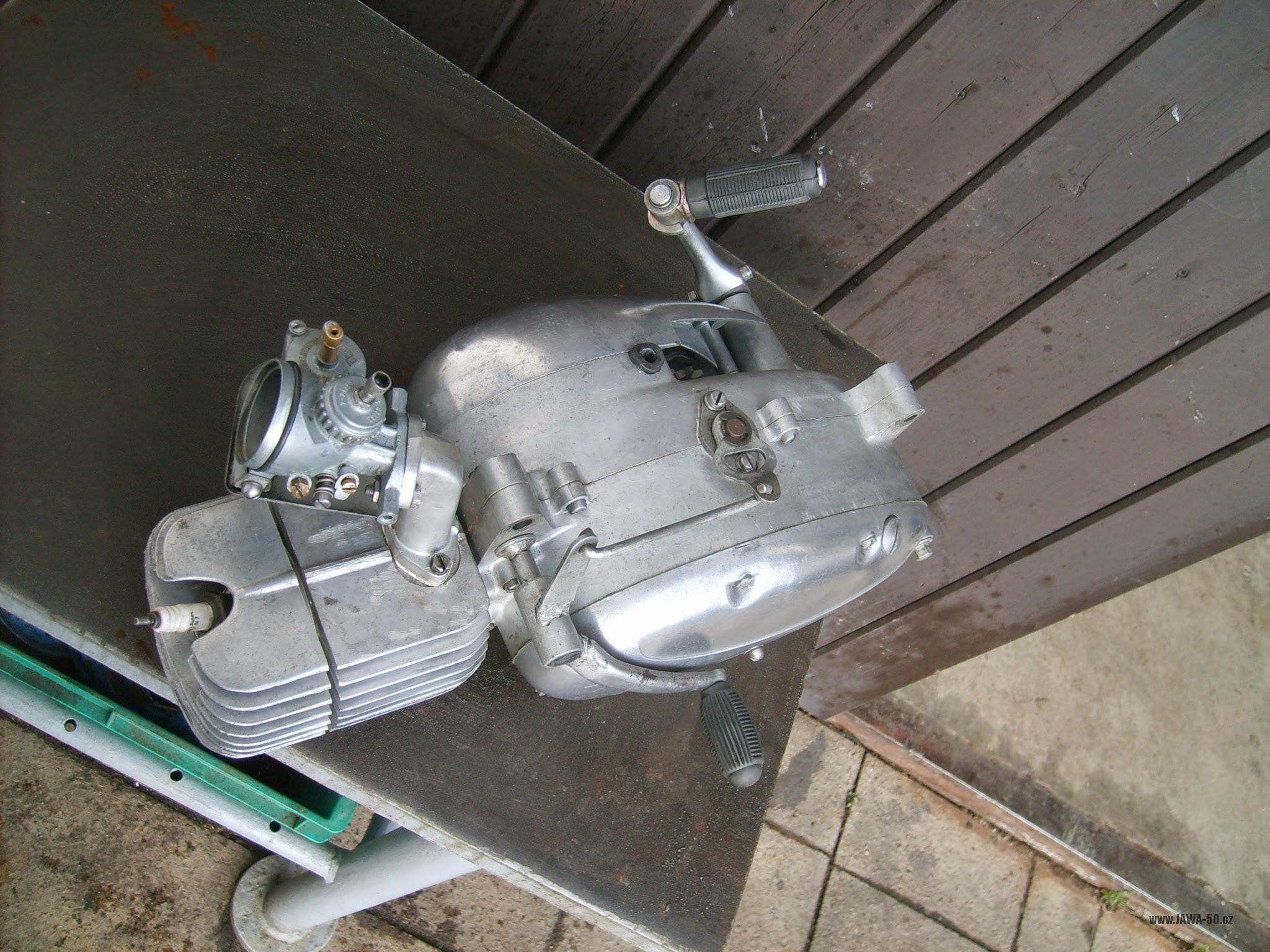

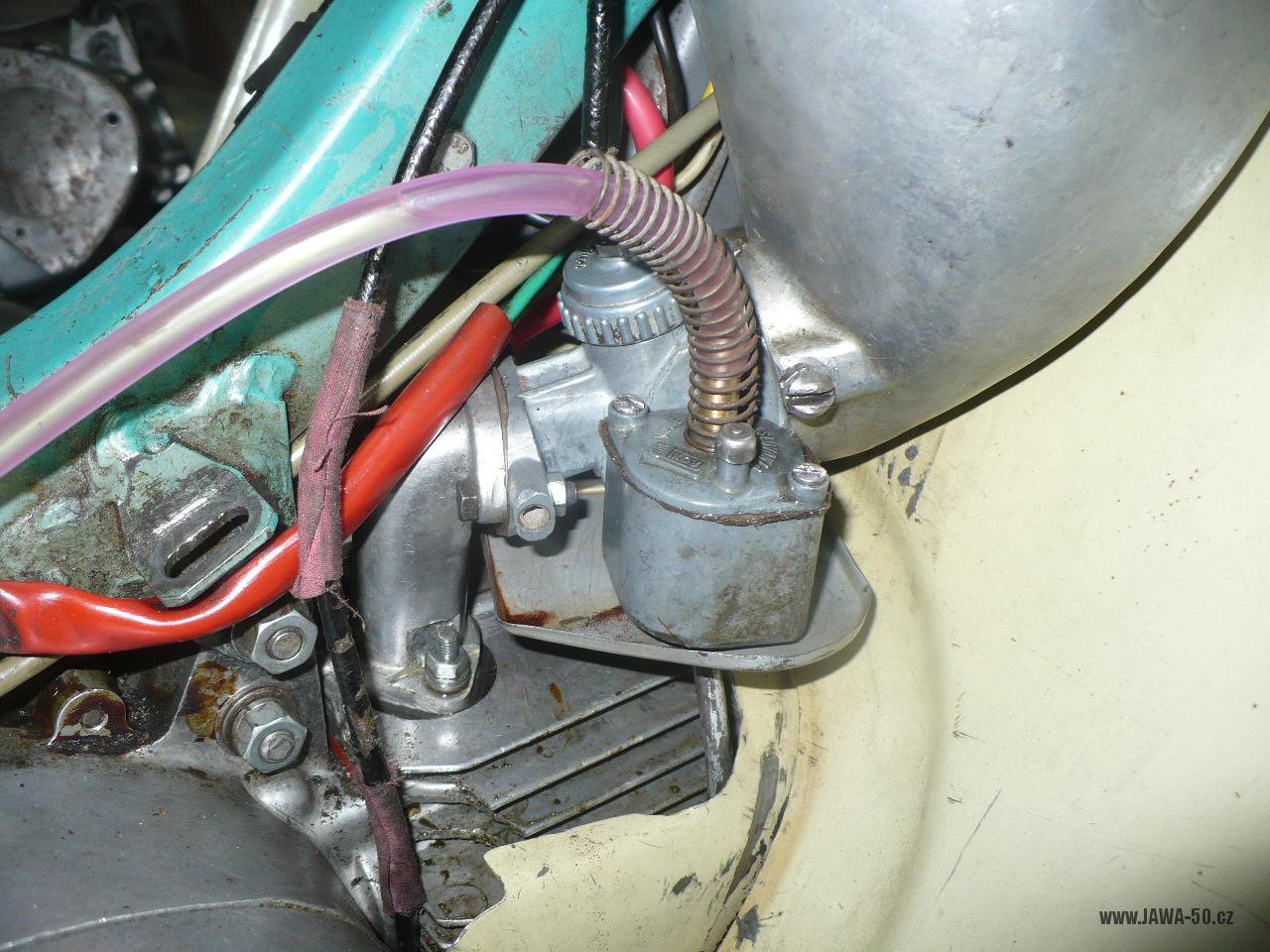

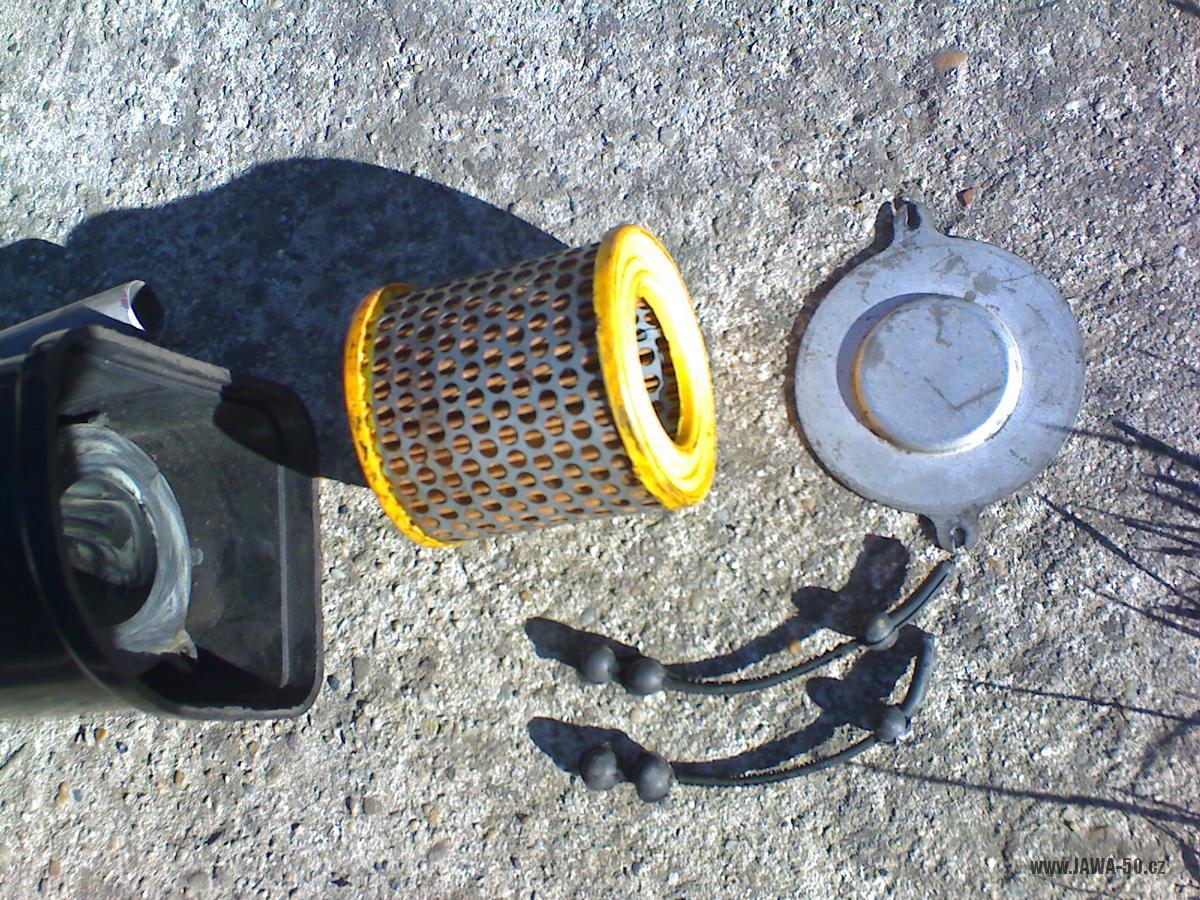

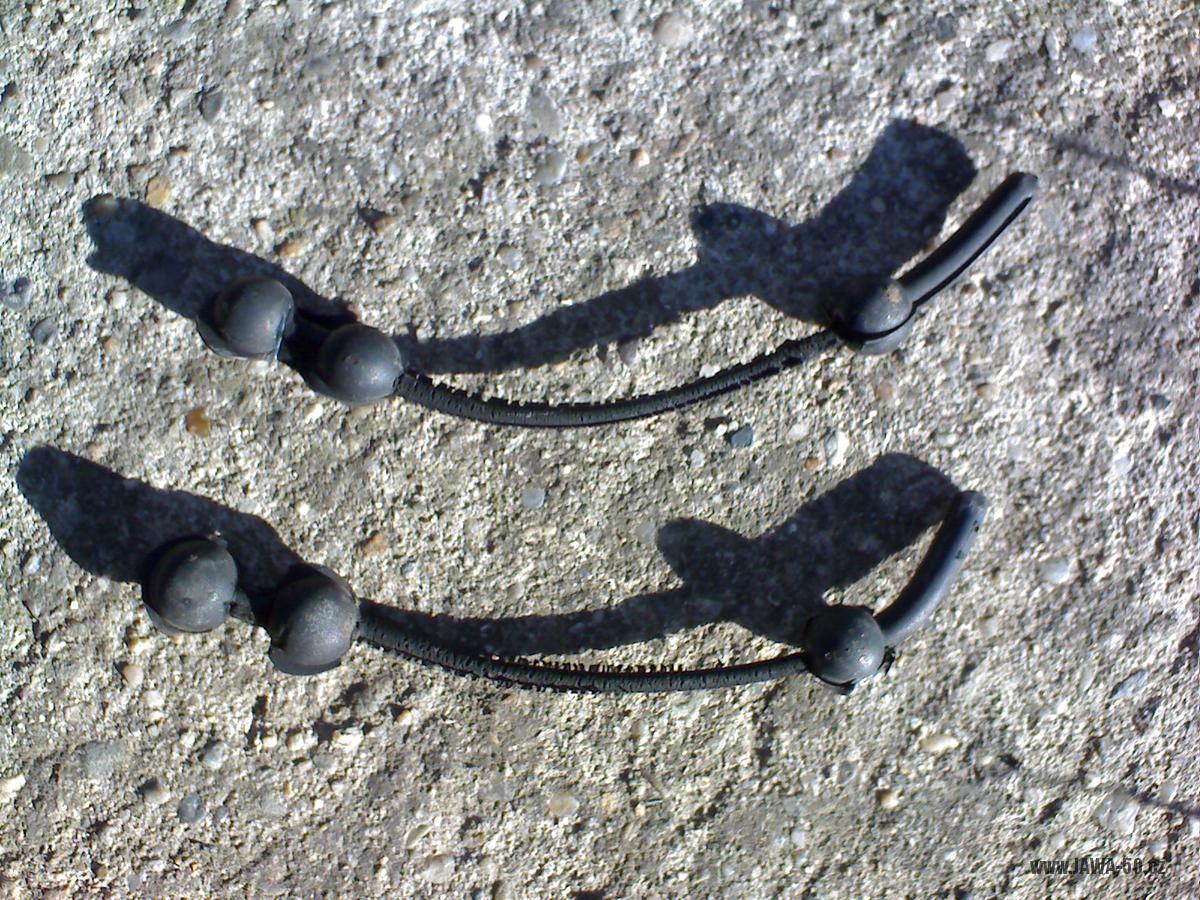

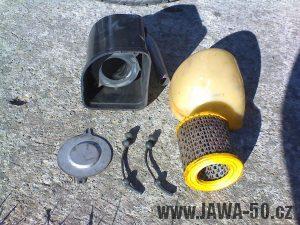

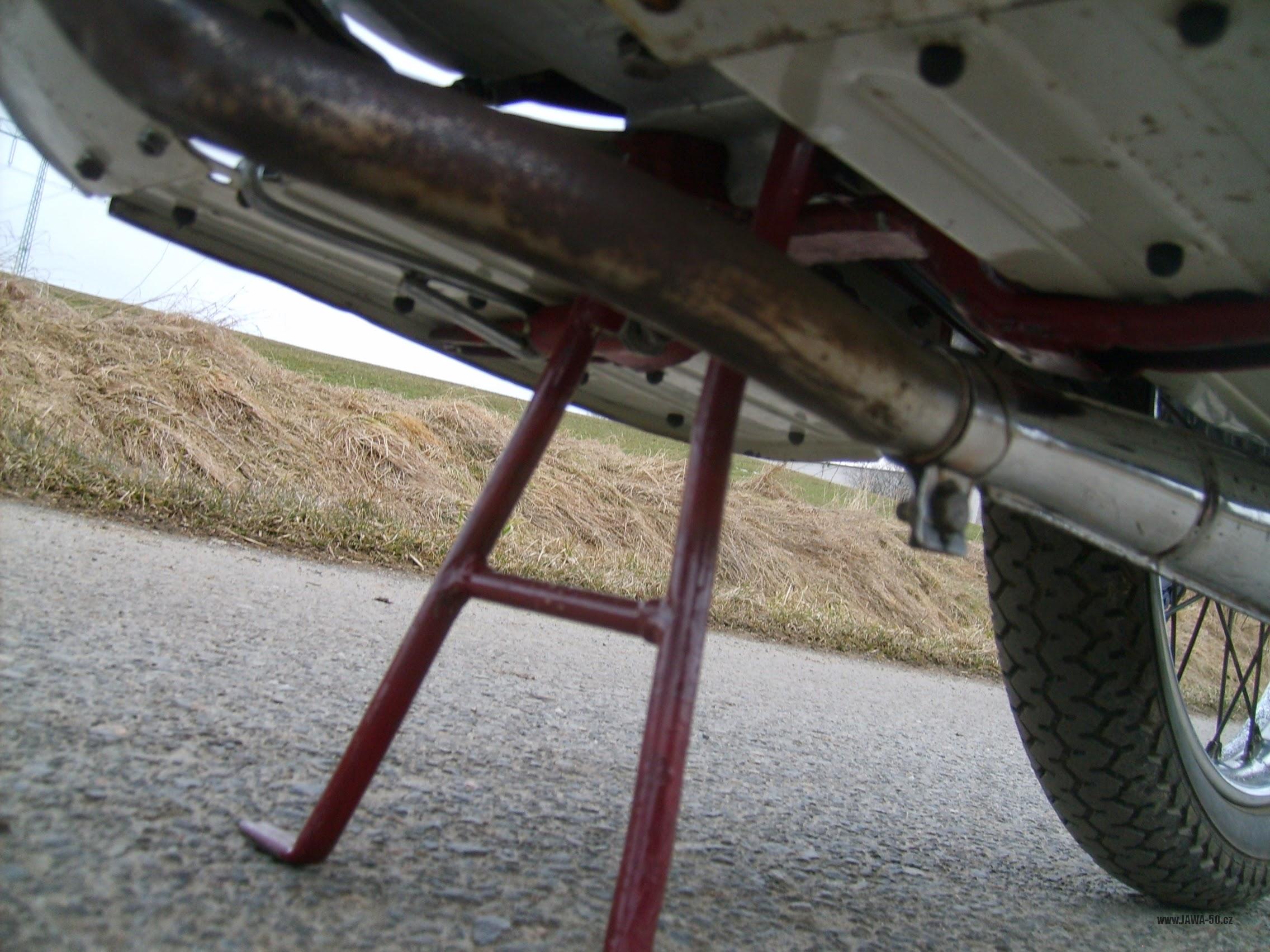

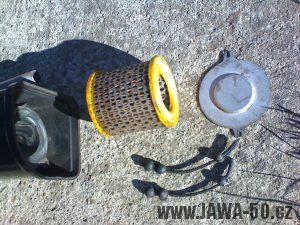

Inovovaný rám, kříž stupaček a nový stojan. Ráfky kol s novými náboji, hladké brzdové štíty s vnějšími klíči. Nový typ výfuku, karburátor Jikov 2915PS, plastový tlumič sání s gumovými příchytkami papírového filtru. Starý kryt řetězu. Nový typ zapalování s oddělenými světelnými póly (v.č. 05-6120-F).
| Údaje | |
|---|---|
| Typ: | Jawa 05 |
| Datum výroby: | 1964 |
| Výrobní číslo: | 584024 |
| Odstín: | ČSN 8850 „červeň višňová tmavá“ + ČSN 1089 „šeď hedvábná“ |

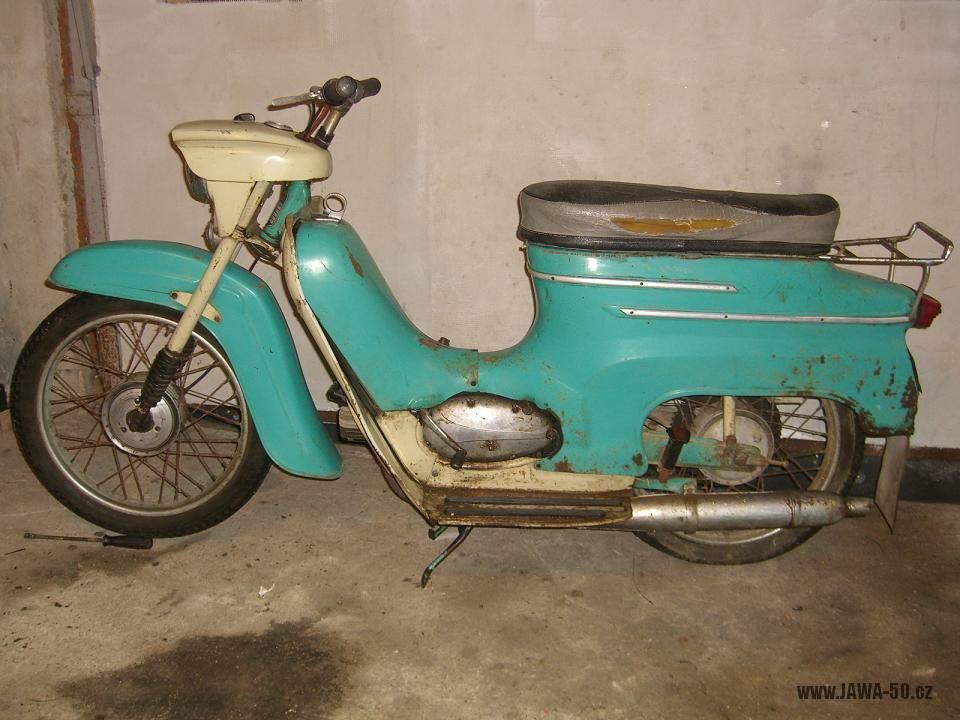

Monografie: Jawa 05 z roku 1963
Autor: Ladislav Ševčík („Pajka“)
aktualizováno: 19.5.2017
Typické prvky provedení:

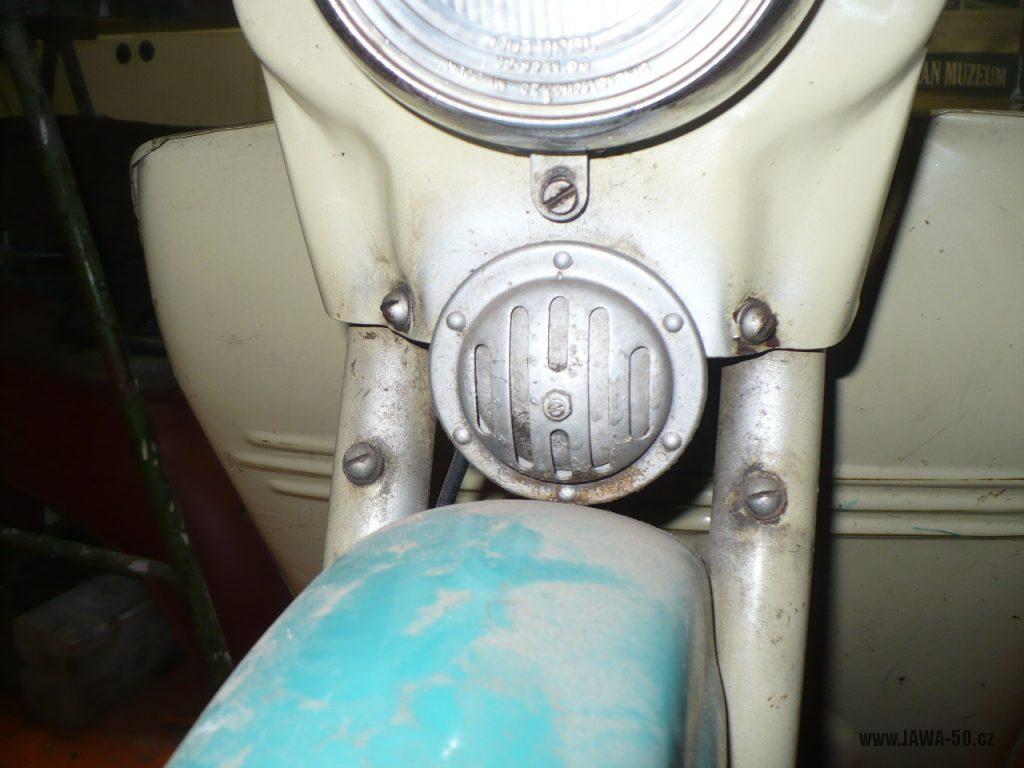

Druhé provedení s novým předním blatníkem a bzučákem (klaksonem) ze staršího modelu Jawa 555 (montovaly se chvíli v roce 1963 do spotřebování starých zásob).
| Údaje | |
|---|---|
| Typ: | Jawa 05 |
| Datum výroby: | 1963 |
| Výrobní číslo: | 549726 |
| Odstín: | ČSN 4335 „modř tyrkysová“ |
